Страница 17: Температуры
Поиск и устранение неисправностей

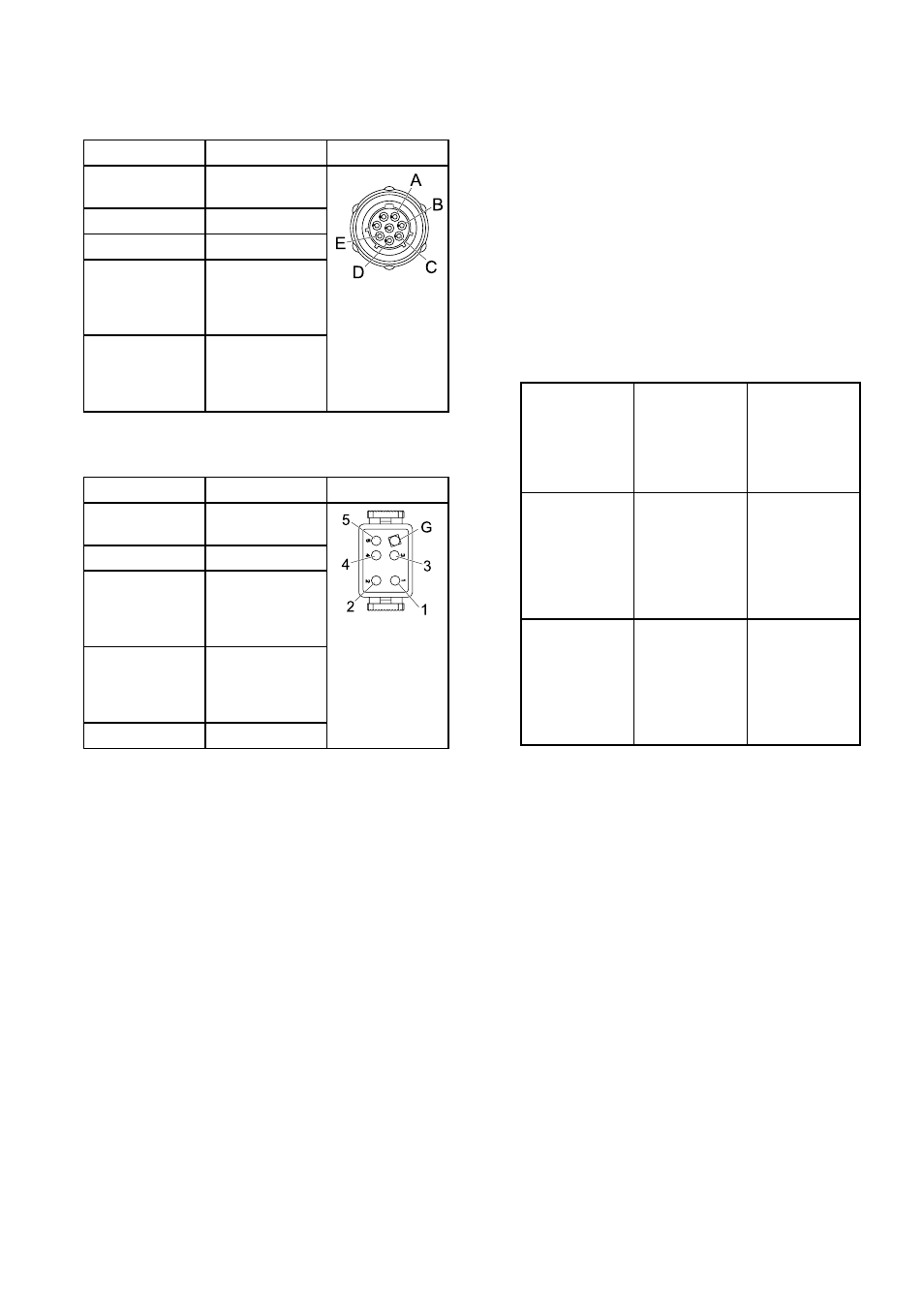

Table 1 24P280, набор кабелей с платиновым
резистивным датчиком температуры 100 (385)
Контакт
Описание
A
Тепловой пред-
охранитель
B
Заземление
C
Подогрев -
D
Резистивный
датчик
температуры
(белый)
E
Резистивный
датчик
температуры
(красный)
Table 2 24P283, набор кабелей с никелевым
резистивным датчиком температуры 120
Контакт
Описание
1
Тепловой пред-
охранитель
2
Подогрев -
3
Резистивный
датчик
температуры
(белый)
5
Резистивный
датчик
температуры
(красный)
G
Заземление
Проверка резистивного
датчика температуры
Проверьте электропроводность резистивного датчика
температуры для контроля сопротивления. Отсутствие
электропроводности свидетельствует об отказе
резистивного датчика температуры и необходимости
его замены.
1. Выключите узел пистолета. См. раздел
2. Проверьте сопротивление резистивного датчика
температуры между контактами разъема набора
кабелей с помощью мультиметра. См. изображения
разъемов в таблицах контактов набора кабелей.
Набор кабелей Проверяемые
контакты
Приблизител-
ьные значения
сопротив-
ления при
комнатной
температуре
24P280, набор
кабелей с
платиновым
резистивным
датчиком
температуры
100 (385)
D и E
107–115 Ом
24P283, набор
кабелей с
никелевым
резистивным
датчиком
температуры
120
3 и 5
130–140 Ом
3. Замените резистивный датчик температуры
в случае выхода результата измерения
сопротивления за пределы указанного диапазона
или в случае отсутствия электропроводности. См.
раздел
Замена резистивного датчика температуры
.
Проверка теплового
предохранителя
Проверьте электропроводность теплового
предохранителя, чтобы убедиться в том, что он
не срабатывал. Отсутствие электропроводности
свидетельствует о срабатывании предохранителя
и необходимости его замены. Предохранитель
срабатывает при температуре 240 °C (464 °F).
1. Выключите узел пистолета. См. раздел
2. Снимите крышку.
3. Проверьте электропроводность между контактом
разъема набора кабелей и белым проводом в
клеммной колодке с помощью мультиметра.
332386D
17
