Краткое описание
Краткое описание
Клапан работает в режиме открытия посредством
воздуха и закрытия посредством пружины. Для
контроля поршня в клапане используется трехходовой
выпускной соленоид. Перед попаданием в отверстие
впускного патрубка клапана для жидкости последняя
проходит через фильтр (C) коллектора. Затем
жидкость фильтруется в последний раз, проходя через
фильтр (P) модуля, расположенный в каждом модуле
непосредственно перед шариком и седлом.
Когда воздух сдвигает поршень и шток с седла,
открывается выпускной патрубок для жидкости. Когда
подача воздуха прекращается, пружина возвращает
поршень и шток на седло и закрывает выпускной
патрубок для жидкости.
Пистолет следует установить неподвижно и
эксплуатировать дистанционным образом, используя
для этого систему расплавителя и пусковое устройство.
Система расплавителя подает в клапан находящуюся
под давлением жидкость. Пусковое устройство
контролирует поток жидкости, открывая и закрывая
электромагнитный клапан.
C
P

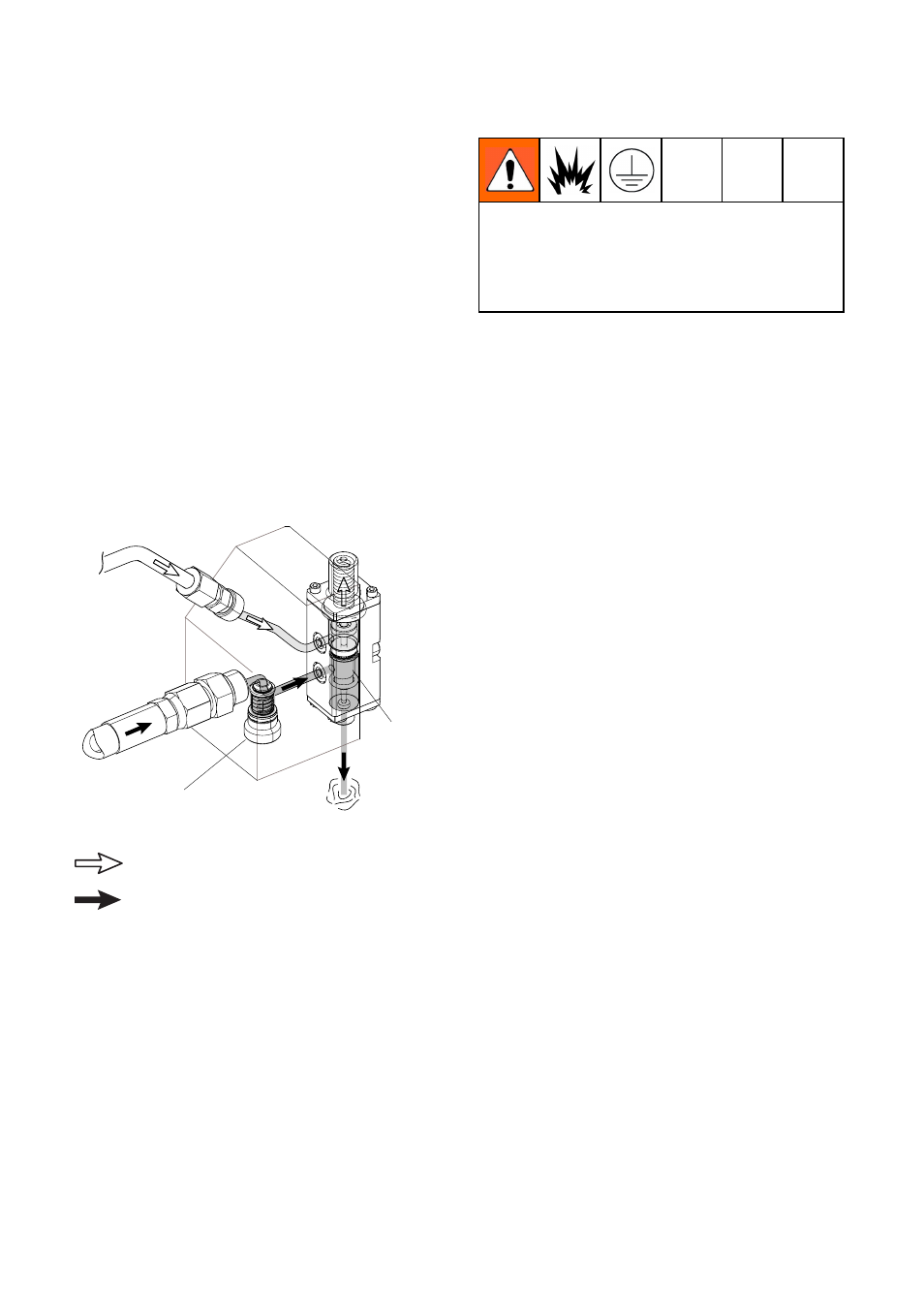

Figure 2 Потоки воздуха и жидкости
Воздух
Жидкость
Заземление
Оборудование следует заземлить, чтобы снизить
риск образования статического заряда и поражения
током. В результате удара током или образования
статического разряда вероятно возгорание или
взрыв. Заземление представляет собой отводящий
провод для электрического тока.
• Насос: следуйте рекомендациям производителя.
• Аппликатор подачи: заземляется посредством
электрического соединения.
• Воздушный компрессор: следуйте рекомендациям
производителя.
• Емкость для подачи жидкости: следуйте местным
нормативам.
• Емкости для растворителя, используемые при
промывке: следуйте местным нормативам.
Используйте только токопроводящие металлические
емкости, помещенные на заземленную поверхность.
Не ставьте емкость на непроводящую поверхность,
например на бумагу или картон, так как это нарушит
целостность цепи заземления.
• Для обеспечения непрерывности цепи заземления
при промывке или снятии давления необходимо
следующее. Убедитесь в том, что монтажный
коллектор и разъем электропитания заземлены
правильно.
8 332386D
