Поиск и устранение неисправностей
Проверка модуля
Проверьте работу модуля, чтобы заменить отказавший
модуль в случае необходимости.
1. Вставьте небольшой универсальный гаечный ключ
в верхнюю часть модуля.
2. Надавите на переключатель режима (S)
электромагнитного клапана, чтобы привести в
действие пистолет.
2

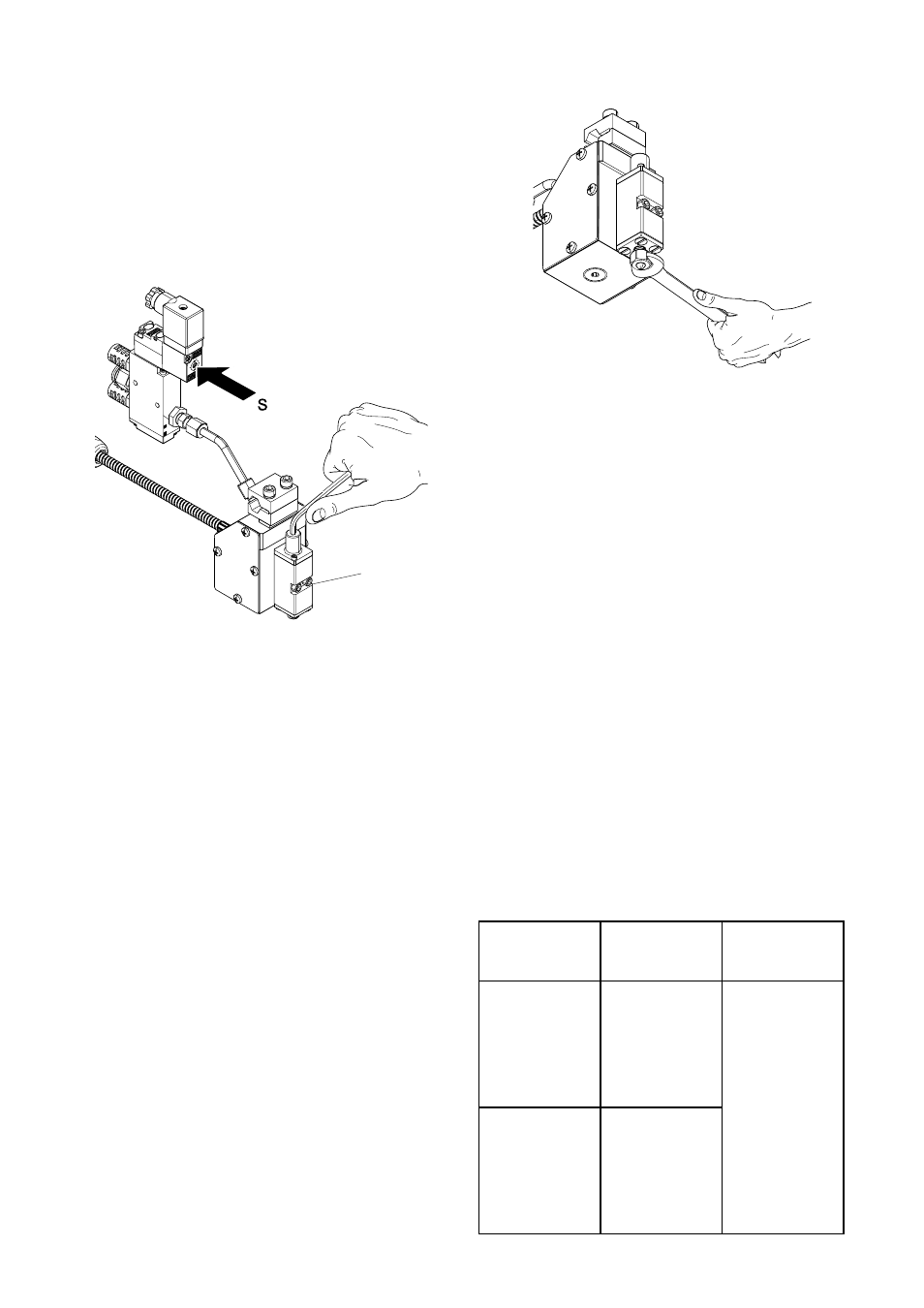

Figure 10 Проверка модуля
Если гаечный ключ двигается вверх и вниз, это
свидетельствует о правильной работе модуля.
Если гаечный ключ не двигается, модуль необходимо
заменить. См. раздел
.
Проверка сопла и
модуля
Приведите в действие пистолет без сопла, чтобы
выяснить, нет ли засоров в сопле или модуле.
1. Выключите узел пистолета. См. раздел
.
2. Ослабьте сопло с помощью гаечного ключа
диаметром 12,7 мм (1/2 дюйма) и снимите его
рукой.
Figure 11
3. Подключите кабели питания и электромагнитного
клапана.
4. Включите пистолет.
5. Приведите пистолет в действие.
a. Если из оборудования потечет клей, очистите
сопло и установите его на модуль.
b. Отсутствие потока клея свидетельствует о
засорении модуля и необходимости его замены.
См. раздел
.
Проверка нагревателя
Проверьте электропроводность нагревателя
для контроля сопротивления. Отсутствие
электропроводности свидетельствует об отказе
нагревателя и необходимости его замены.
1. Выключите узел пистолета. См. раздел
.
2. Проверьте сопротивление нагревателя между
контактами разъема набора кабелей с помощью
мультиметра. См. изображения разъемов в
таблицах контактов набора кабелей.
3. Замените картридж нагревателя в случае
выхода результата измерения сопротивления
за пределы указанного диапазона или в случае
отсутствия электропроводности. См. раздел
Замена картриджей нагревателей
Набор кабелей
Проверяемые
контакты
Приблизител-
ьные значения
сопротивления
24P280, набор
кабелей с
платиновым
резистивным
датчиком
температуры
100 (385)
A и C
24P283, набор
кабелей с
никелевым
резистивным
датчиком
температуры
120
1 и 2
130–140 Ом
