Установка
Подключение пускового
устройства
Определите, на какое напряжение рассчитан
используемый вами электромагнитный клапан (24
В постоянного тока или 110 В переменного тока).
Подключите электромагнитный клапан к сигналу 24 В
постоянного тока или 110 В переменного тока.
Неправильное электрическое подключение может
привести к поражению электрическим током. Все
электромонтажные работы должны выполняться
квалифицированным электриком с соблюдением
всех местных правил и нормативных требований.

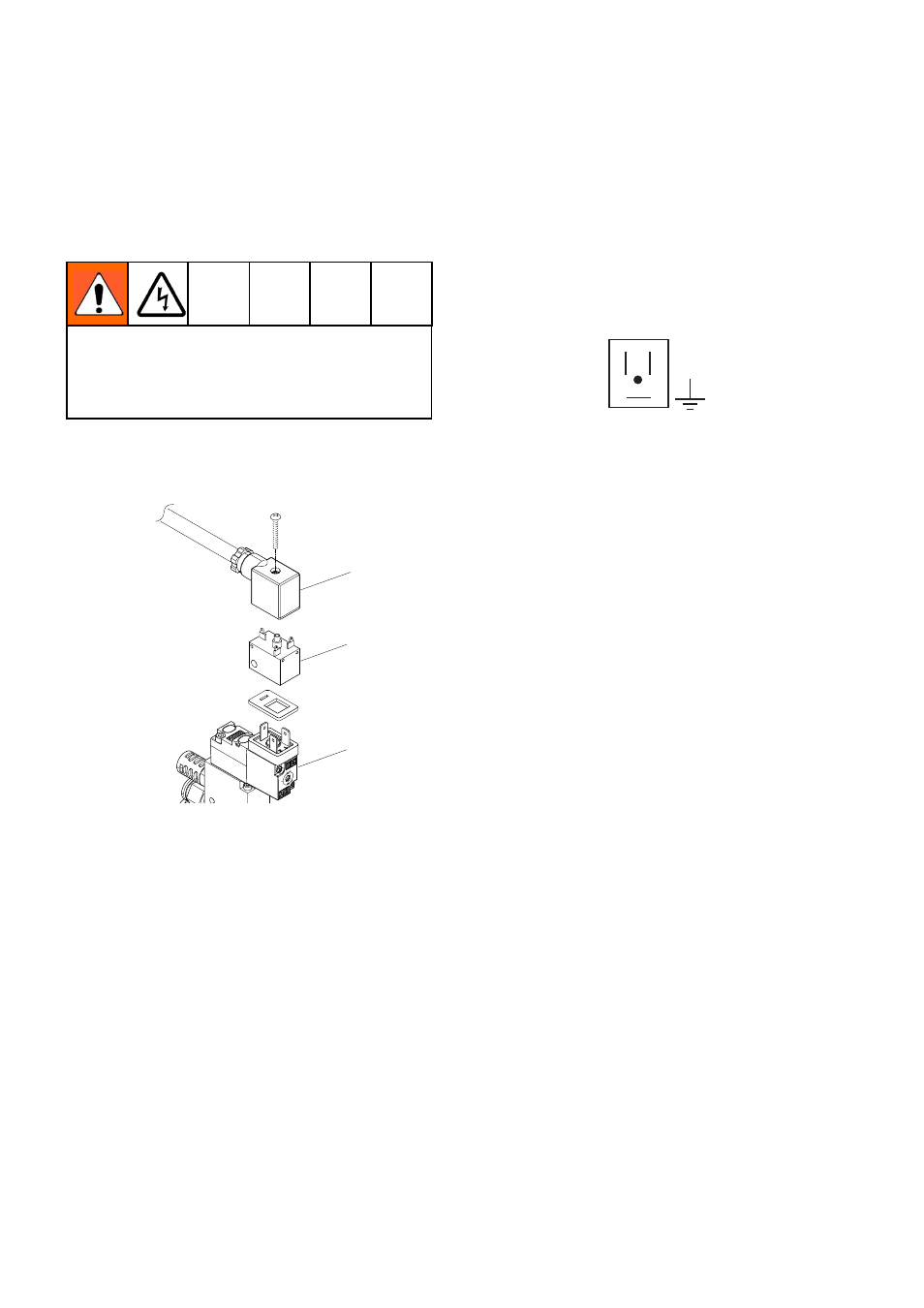

1. Ослабьте монтажный винт и отключите
электрический разъем (N) от электромагнитного
клапана (J). Отложите прокладку и винт в сторону.
J
N
P
Figure 6 Электрический разъем электромагнитного
клапана
2. Вставьте небольшую отвертку в отверстие
из-под монтажного винта и осторожно выдавите
электрический разъем (P) из корпуса (N) этого
разъема.
3. Проведите трехжильный кабель через компенсатор
натяжения. Подключите положительный и
отрицательный провода к контактам 1 и 2
электрического разъема (P). Подключите провод
заземления к клемме заземления.
Note
Положительный и отрицательный провода
можно подключать к любым контактам.
2
1
GND
Разъем электромагнитного клапана
Figure 7
4. Соберите электрический разъем (P) и корпус (N).
Подтяните компенсатор натяжения.
5. Поместите прокладку на корпус и подключите
электрический разъем к электромагнитному
клапану (J) с помощью монтажного винта. См.
.
Заправка оборудования
перед использованием
Оборудование было испытано с помощью
эпоксидированного соевого масла Paraplex G-62,
которое для защиты деталей оставляется в каналах для
жидкости. Прежде чем использовать оборудование,
для предотвращения загрязнения используемой
вами жидкости маслом заправляйте оборудование
клеем-расплавом до тех пор, пока масло не выйдет из
системы. См. раздел
.
