Страница 23: Уведомление
Ремонт
Замена
электромагнитного
клапана
1. Выключите узел пистолета. См. раздел
2. Отсоедините фитинг (102) электромагнитного
клапана и сам клапан (9) от трубки (7).
3. Затяните разъем (102) на трубке (7) с помощью
гаечных ключей диаметром 12,7 мм (1/2 дюйма) и
11,1 мм (7/16 дюйма).

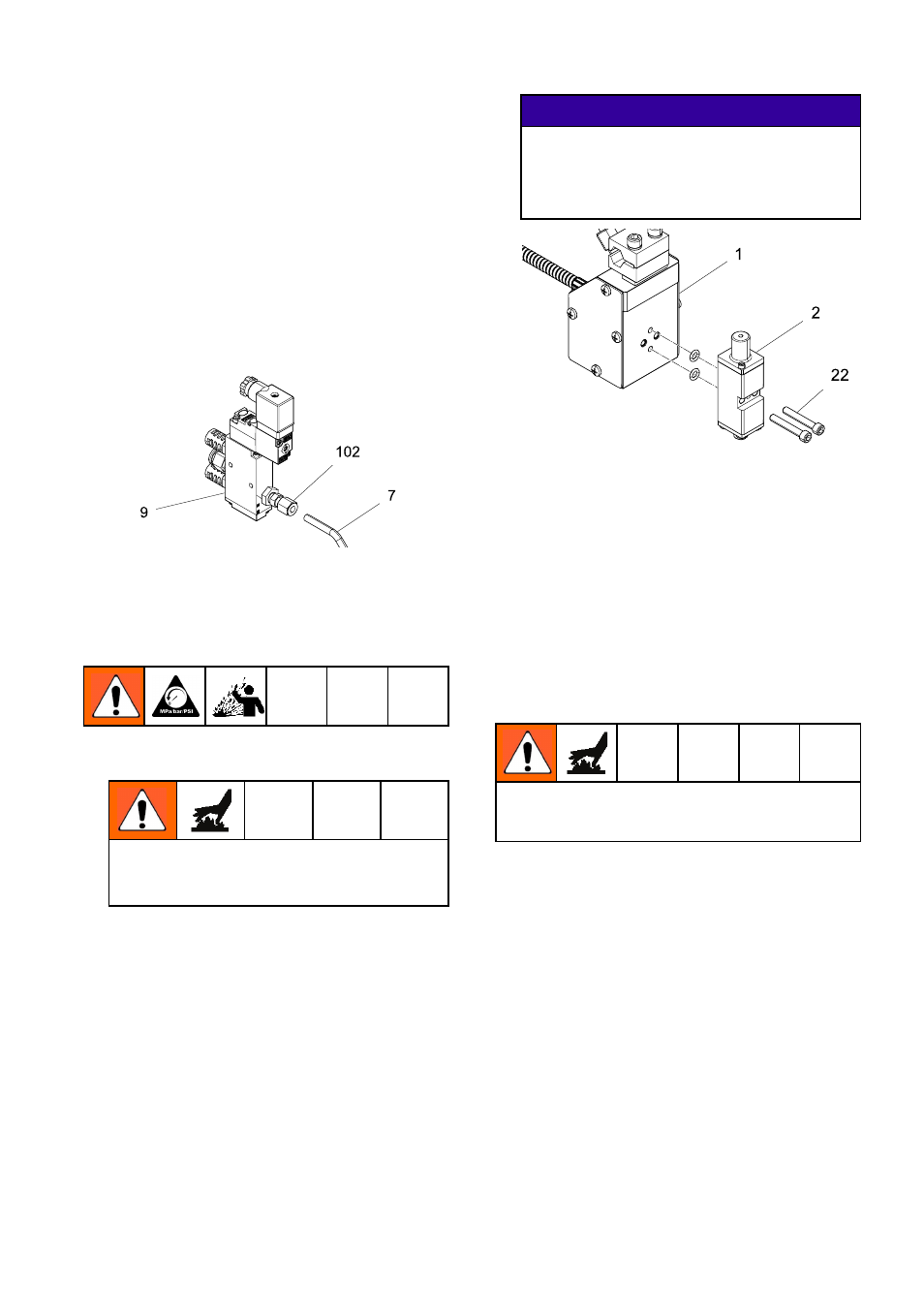

Figure 15 Замена электромагнитного клапана
Замена модуля
1. Выключите узел пистолета. См. раздел
Температура материала внутри аппликатора
может приближаться к заданной. Во избежание
серьезных ожогов носите защитную одежду.
2. Извлеките два монтажных винта (22) и модуль
(2) из коллектора (1) с помощью универсального
гаечного ключа диаметром 4 мм (5/32 дюйма).
УВЕДОМЛЕНИЕ.
Не допускайте попадания клея в отверстия
для воздуха, которые служат для прохождения
воздуха через клапан. Попадание клея в
отверстия для воздуха приведет к остановке
потока воздуха и повреждению клапана.
Figure 16 Извлечение модуля из коллектора
3. Нанесите высокотемпературную смазку на
уплотнительные кольца в модуле (2).
4. Нанесите противозадирный состав на резьбу
двух винтов (22). Установите новый модуль (2) в
коллектор, зафиксировав два винта (22) с помощью
универсального гаечного ключа диаметром 4 мм
(5/32 дюйма). Затяните с усилием 3,2–3,6 Н•м
(28–32 дюймофунта).
5. Подключите набор (17) кабелей к шлангу с
подогревом.
Замена аппликатора
Температура материала внутри аппликатора может
приближаться к заданной. Во избежание серьезных
ожогов носите защитную одежду.
1. Выключите узел пистолета. См. раздел
2. Ослабьте зажим монтажной планки и снимите
аппликатор с монтажной планки.
3. Установите новый аппликатор. См. раздел
.
332386D
23
