Ремонт
Извлечение агрегата
Reactor
Извлекайте дозатор из поддона только для ремонта
теплообменников или клапанов подачи охлаждающей
жидкости между дозатором и генератором.
Во время извлечения и установки задняя часть
дозатора может сместиться с поддона и опорных
кронштейнов. Ни в коем случае не извлекайте
дозатор из поддона в одиночку. Во время извлечения
дозатора из поддона и повторной установки всегда
пользуйтесь опорами и прибегайте к помощи двух
или более людей.
1. Выполните инструкции раздела
Завершение работы, page 48 .
2. Опорожните контур охлаждения дозатора. См.
раздел Слив охлаждающей жидкости, page 49 .

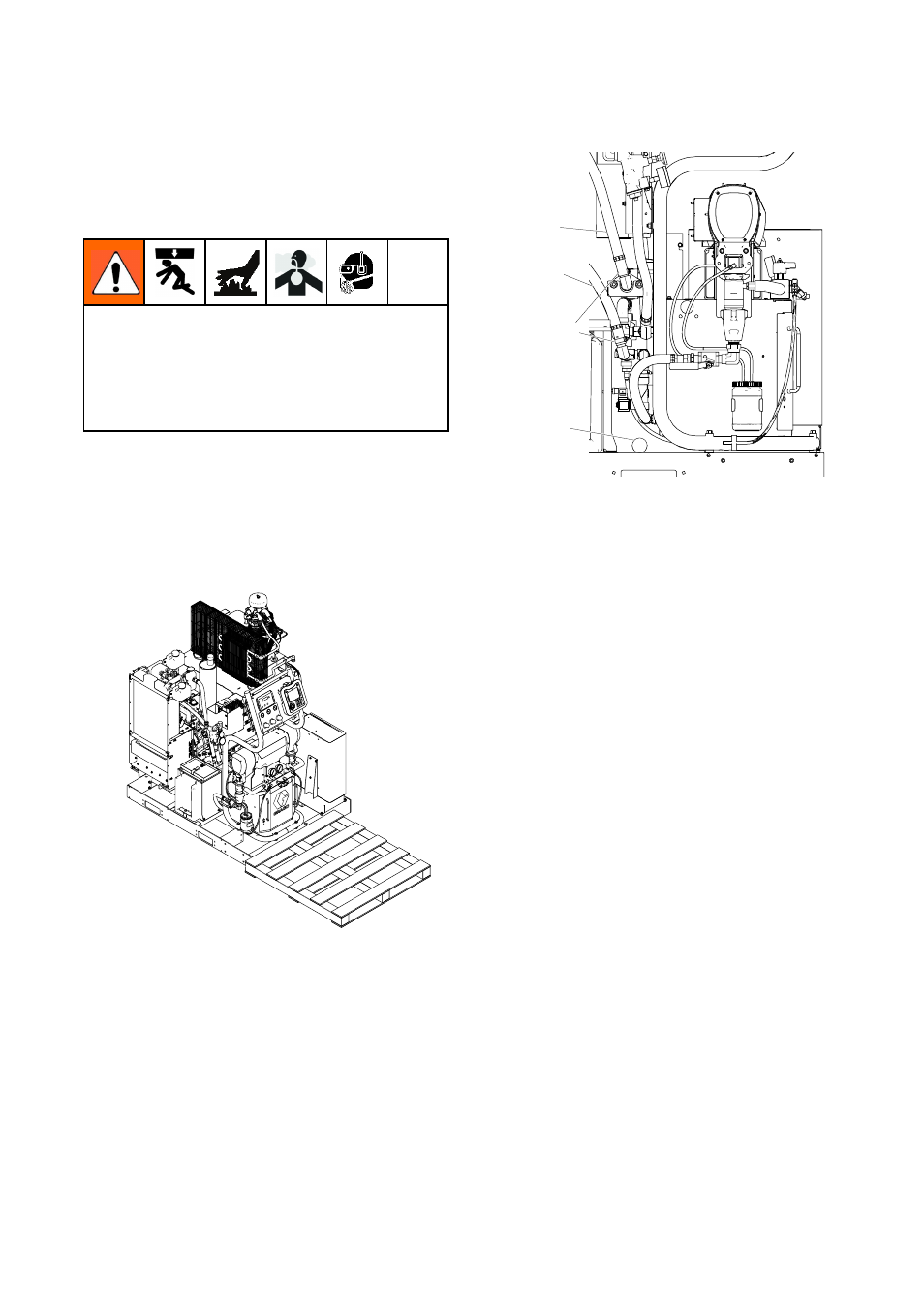

3. Разместите впереди дозатора (23) пустой поддон
таким образом, чтобы перекладина поддона
находилась по центру дозатора.
ti18486a
Figure 45
4. Ослабьте зажимы системы подачи охлаждающей
жидкости (37) и отсоедините линии подачи
охлаждающей жидкости от впускного и выпускного
отверстия дозатора (112, 113).
37
112
T
ti18487a
113
Figure 46
5. Разрежьте кабельную стяжку (Т), которая крепит
жгут проводов за стороной А дозатора (23) к
поддону (1).
6. Отсоедините соединители (49) жгута проводов
двигателя Е от выводов J1 и J2 в центре приложения
нагрузки (242). См. раздел Схема электрических
соединений центра приложения нагрузки, page 140 .
Разрежьте кабельные стяжки жгута проводов
двигателя внутри шкафа дозатора и извлеките
заднюю часть шкафа.
7. Отсоедините кабель (59) передачи данных
о температуре охлаждающей жидкости в
электродвигателе.
Note
Кабельные разъемы окажутся почти под
местом монтажа топливного бака. При
необходимости извлеките топливный бак
или получите доступ к разъемам с другой
стороны стенки.
8. Если между генератором и дозатором (23)
установлена стенка, перейдите к действию 9. Если
топливный бак (29) установлен на поддон (1), см.
раздел Извлечение топливного бака, page 79 .
86 3A2926F
