Жидкостный коллектор – Инструкция по эксплуатации Graco Reactor E-XP2i_repair
Страница 117
Спецификация деталей

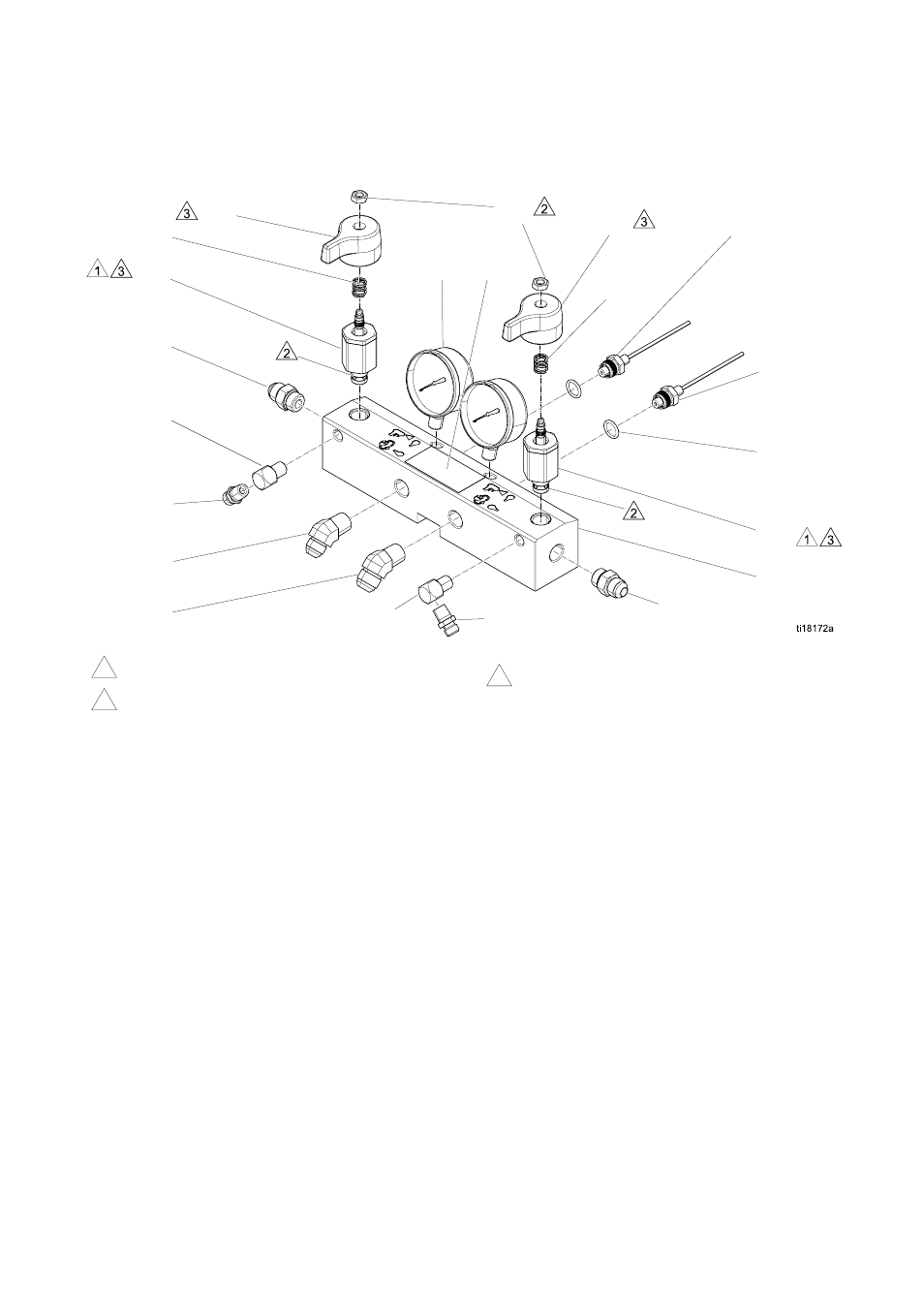

Жидкостный коллектор
24K382
451
453
462
463
465
465
454
454
467
452
452
456
457
458
458
468
468
455
455
464
464
466
1
1
1
Затяните с усилием 40–44,6 Н●м (355–395
дюйм-фунтов)
2
Нанесите на резьбу герметик (113500).
3
Клапан должен быть закрыт, а рукоятка
должна находиться в таком положении, как
показано на рисунке.
**
Нанесите на коническую резьбу ленту из
ПТФЭ или резьбовой герметик.
Спр.
Деталь
Описание
Кол-в-
о
451
255228
КОЛЛЕКТОР, жидкостный
1
452★
247824
КОМПЛЕКТ клапана, с
картриджем, дренажный
2
452a★ 158674
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО, бутадиенакрило-
нитрильный каучук
1
452b★ 247779
УПЛОТНЕНИЕ, для седла
клапана
1
453
102814
МАНОМЕТР, давление
жидкости
2
454
162453
ФИТИНГ, 1/4 NPSM Х 1/4
NPT
2
455
15M669
СЕНСОР давления,
выпускной поток жидкости
2
456
15J915
РУКОЯТКА, красная
1
457
15J916
РУКОЯТКА, синяя
1
458
112309
ГАЙКА, шестигранная,
стопорная
2
462
117556
НИППЕЛЬ, №8 JIC x 1/2
NPT
1
463
117557
НИППЕЛЬ, №10 JIC x 1/2
NPT
1
Спр.
Деталь
Описание
Кол-в-
о
464
121309
ПЕРЕХОДНИК, №8 SAE x
№8 JIC
2
465
100840
КОЛЕНЧАТЫЙ ПАТРУБОК,
наружный, 1/4–18 NPT
2
466
111457
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО, ПТФЭ
2
467▲
189285
ЭТИКЕТКА,
предостережение
1
468
150829
ПРУЖИНА,
компрессионная
2
▲
Запасные предупредительные наклейки,
символы, этикетки и карточки предоставляются
бесплатно.
★
Входит в указанные полные комплекты
клапанов.
Комплект клапана для подачи изоцианата
(левая/красная рукоятка) 255149.
Комплект клапана для подачи смолы
(правая/синяя рукоятка) 255150.
Комплект набора клапанов (обе рукоятки и
пистолет для смазки) 255148.
3A2926F
