Спецификация деталей
Модули прерывателей цепи

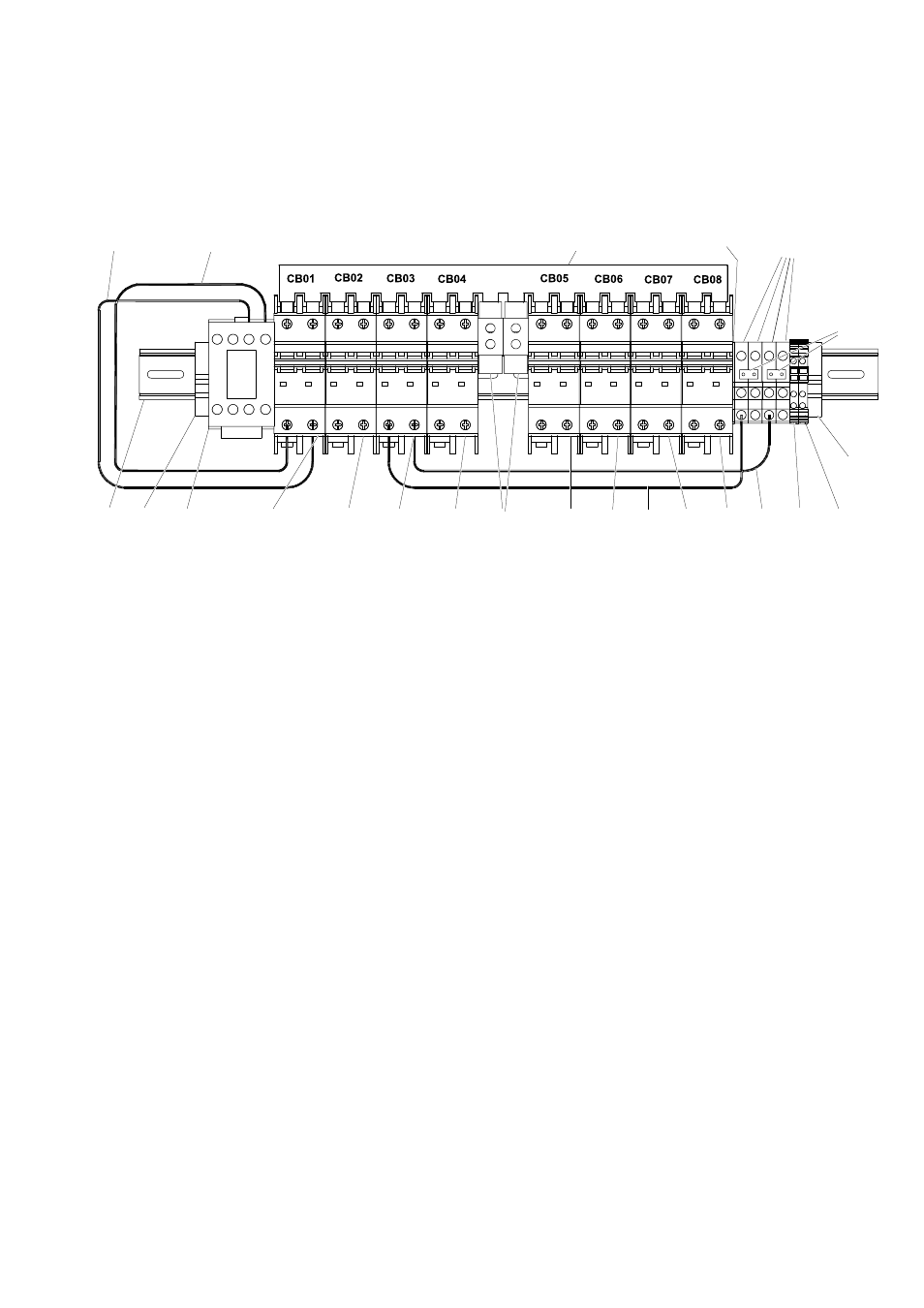

24J728, блок прерывателя цепи на рейке DIN
См. раздел Электрические схемы, page 131 .
651 652 653 654 655 656 654 660 660 657 655 675 658 658 676 671 671
652
663 663
662
661 659 674 673
ti18510a
Спр. Деталь Описание Ко-
л-во
651 125666 РЕЙКА, DIN, 457,2 мм (18
дюймов)
1
652 125667 КЛЕММА, остановка,
концевая
2
653 126015 РЕЛЕ, контактор 1
654 126130 ПРЕРЫВАТЕЛЬ цепи,
2-фазный, 30 А, UL489
2
655 126128 ПРЕРЫВАТЕЛЬ цепи,
2-фазный, 20 А, UL489
2
656 126125 ПРЕРЫВАТЕЛЬ цепи,
2-фазный, 5 А, UL489
1
657 126126 ПРЕРЫВАТЕЛЬ цепи,
2-фазный, 10 А, UL489
1
658 126127 ПРЕРЫВАТЕЛЬ цепи,
2-фазный, 15 А, UL489
2
659 125668 ПЛАНКА, 18-позиционная,
шина питания
1
660 125669 ПЛАНКА, шина, с
разъемом
2
661 125670 КОНТАКТНАЯ КОЛОДКА, с
торцевой крышкой
1
Спр. Деталь Описание Ко-
л-во
662 125671 КОНТАКТНАЯ КОЛОДКА,
трехпроводная
4
663 125672 КОНТАКТНАЯ КОЛОДКА, с
перемычкой
2
671 125767 КОНТАКТНАЯ КОЛОДКА,
трехпроводная с
заземлением
2
673 – ПРОВОД, черный, диам.
2,59 мм, UL 1015, 355,6 мм
(14 дюймов) K130
2
674 – ПРОВОД, красный, диам.
2,59 мм, UL 1015, 355,6 мм
(14 дюймов) K140
2
675 – ПРОВОД, черный, диам.
1,29 мм, UL 1015, 355,6 мм
(14 дюймов) K150
2
676 – ПРОВОД, красный, диам.
1,29 мм, UL 1015, 355,6 мм
(14 дюймов) K160
2
