Ремонт
6. Ослабьте зажимную гайку (N). Извлеките
резистивный датчик температуры (360) из корпуса
нагревателя (351), затем извлеките корпус
резистивного датчика температуры (Н). Не
извлекайте переходник (355) без надобности. Если
переходник необходимо снять, убедитесь в том,
что смеситель (359) не препятствует его замене.
7. Замените резистивный датчик температуры (360).
a. Оберните наружную резьбу лентой из ПТФЭ и
нанесите на нее герметик; привинтите корпус
(H) резистивного датчика температуры к
переходнику (355).
b. Протолкните резистивный датчик температуры
(360) внутрь, чтобы наконечник касался
нагревательного элемента (357).
c. Придерживая резистивный датчик температуры
(360) напротив нагревательного элемента,
затяните зажимную гайку (N) вручную до упора,
а потом еще на 1/4 оборота.
8. Проложите кабели (S) так же, как они лежали до
разборки, проведите их через гибкую изоляционную
трубку и заново подсоедините кабель резистивного
датчика температуры (360) к маломощному
модулю контроля температуры на стороне В или к
удлинительному кабелю (58) на стороне А.
9. Установите кожух нагревателя на место.
10. Следуйте указаниям по запуску, приведенным
в руководстве по эксплуатации. Одновременно
включите нагреватели A и B для проверки. Их
температура должна повышаться с одинаковой
скоростью. Если температура одного из
нагревателей ниже, ослабьте зажимную гайку (N) и
затяните корпус резистивного датчика температуры
(H) так, чтобы его наконечник касался элемента
(357).

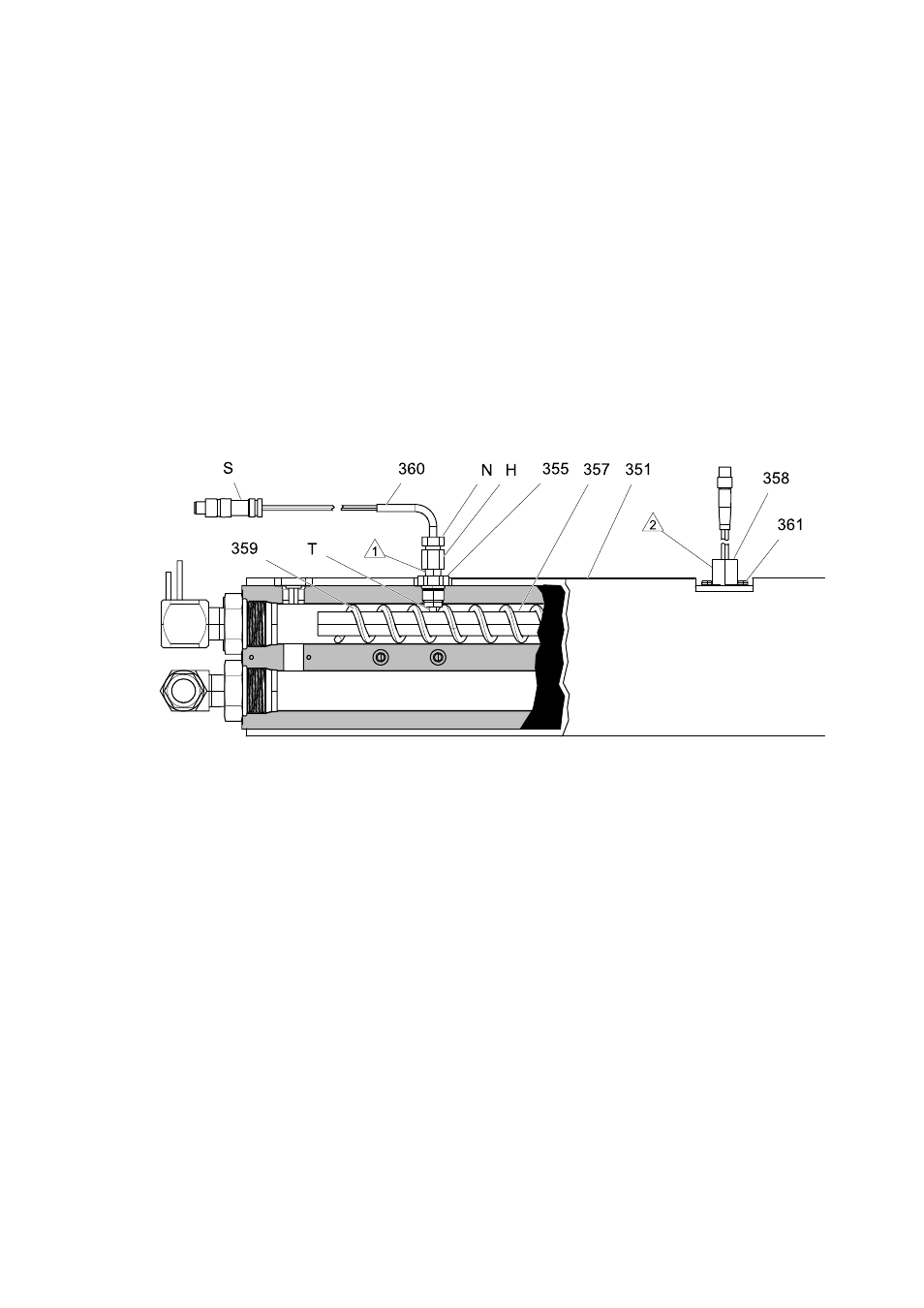

ti18513a
Figure 23
3A2926F 69
