Блок генератора переменного тока – Инструкция по эксплуатации Graco Reactor E-XP2i_repair
Страница 144
Электрические схемы

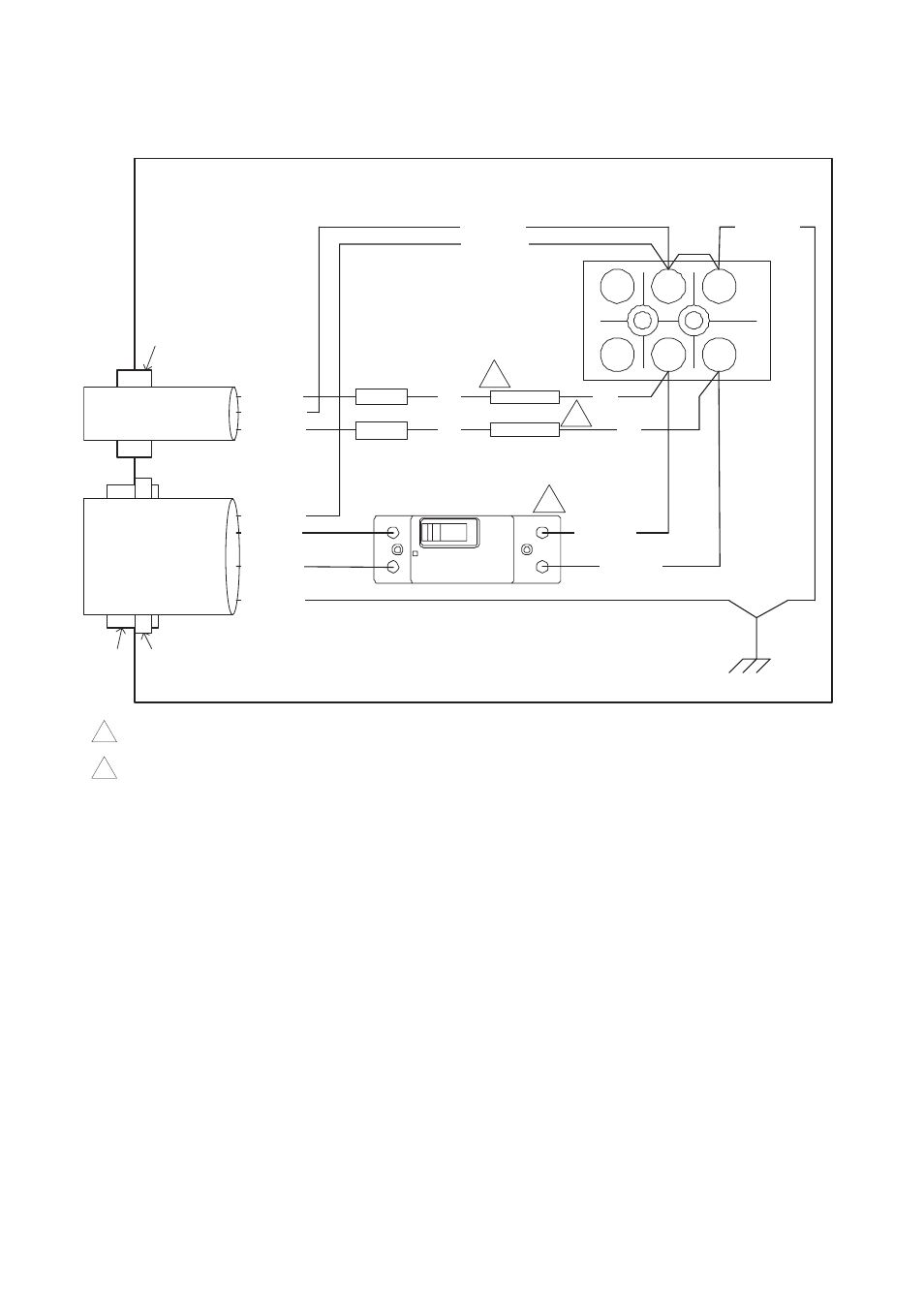

Схема электрических соединений блока генератора переменного тока
M070 - WHT
W2
U1
V1
W1
V2
U2
TO ENGINE CONTROL
MODULE
HARNESS ‘M’, 125752
F6, 2 AMP
F7, 2 AMP
M060 - WHT
BLK
K020 - BLK
125754
K040 - RED
125755
BLK
K080 - WHT
125822
ALTERNATOR ENCLOSURE
SP11
SP12
BLK
BLK
120858
120859
HARNESS ‘K’, 125753
125631
E D
90 AMP
CB10
2
1
1
TO ELECTRICAL
ENCLOSURE
K010 - GRN
K070 - WHT
K030 - BLK
K 05 0 - R
M040 - RED
M060 - WHT
M020 - BLK
1
Комплект замены предохранителей F6 и F7,
24M723. (включает два предохранителя)
2
Комплект замены прерывателя цепи CB10,
24L965.
3.
На двух пучках проводов, идущих от
генератора переменного тока к схемной
плате, расположены две ферритовые
шайбы (125835), не показанные на рисунке.
Они устанавливаются для устранения
электрических помех и необходимы для
должного функционирования.
144
3A2926F
