Спецификация деталей

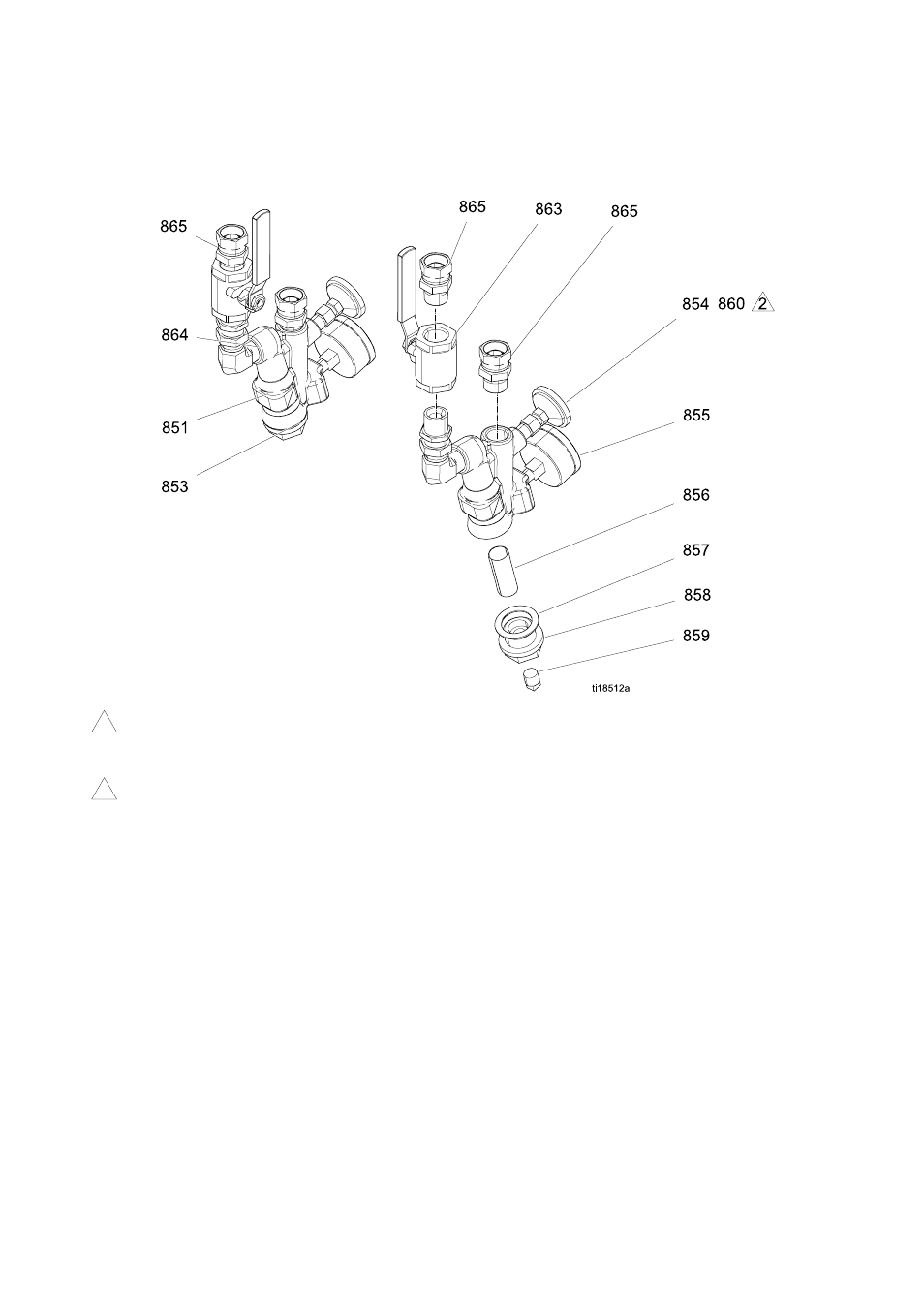

Комплект впускного отверстия для жидкости
24L934
1
Нанесите герметик на всю трубную резьбу.
Нанесите герметик на внутреннюю резьбу.
Нанесите, как минимум, на первые четыре
паза резьбы, ширина слоя около 1/4 оборота.
2
Перед сборкой и установкой в корпус
нанесите термопасту на стержень диска.
Сп-
р.
Деталь
Описание
Ко-
л-во
851
160327
СОЕДИНИТЕЛЬНЫЙ
ПЕРЕХОДНИК, 90°
2
853
15J119
КОЛЛЕКТОР, впускной
фильтр, тройник
2
854
102124
ТЕРМОМЕТР с круговой
шкалой
2
855
120300
МАНОМЕТР, давление
жидкости
2
856
*
180199
ФИЛЬТР, запасной, 20
ячеек на дюйм
2
857
15H200
ПРОКЛАДКА, сетчатый
фильтр, тройник
2
Сп-
р.
Деталь
Описание
Ко-
л-во
858
15H199
ЗАГЛУШКА, сетчатый
фильтр, тройник
2
859
104813
ЗАГЛУШКА, трубная
2
860
15D757
КОРПУС, термометр,
VISCON HP
2
863
109077
КЛАПАН, ШАРОВОЙ, 3/4
NPT
2
864
160032
НИППЕЛЬ; 1–1/4 дюйма x 2
дюйма, 3/4 NPT
2
865
157785
ФИТИНГ, шарнирный
4
*
Дополнительный фильтр 255082, 80 ячеек на
дюйм (комплект из 2 шт.)
