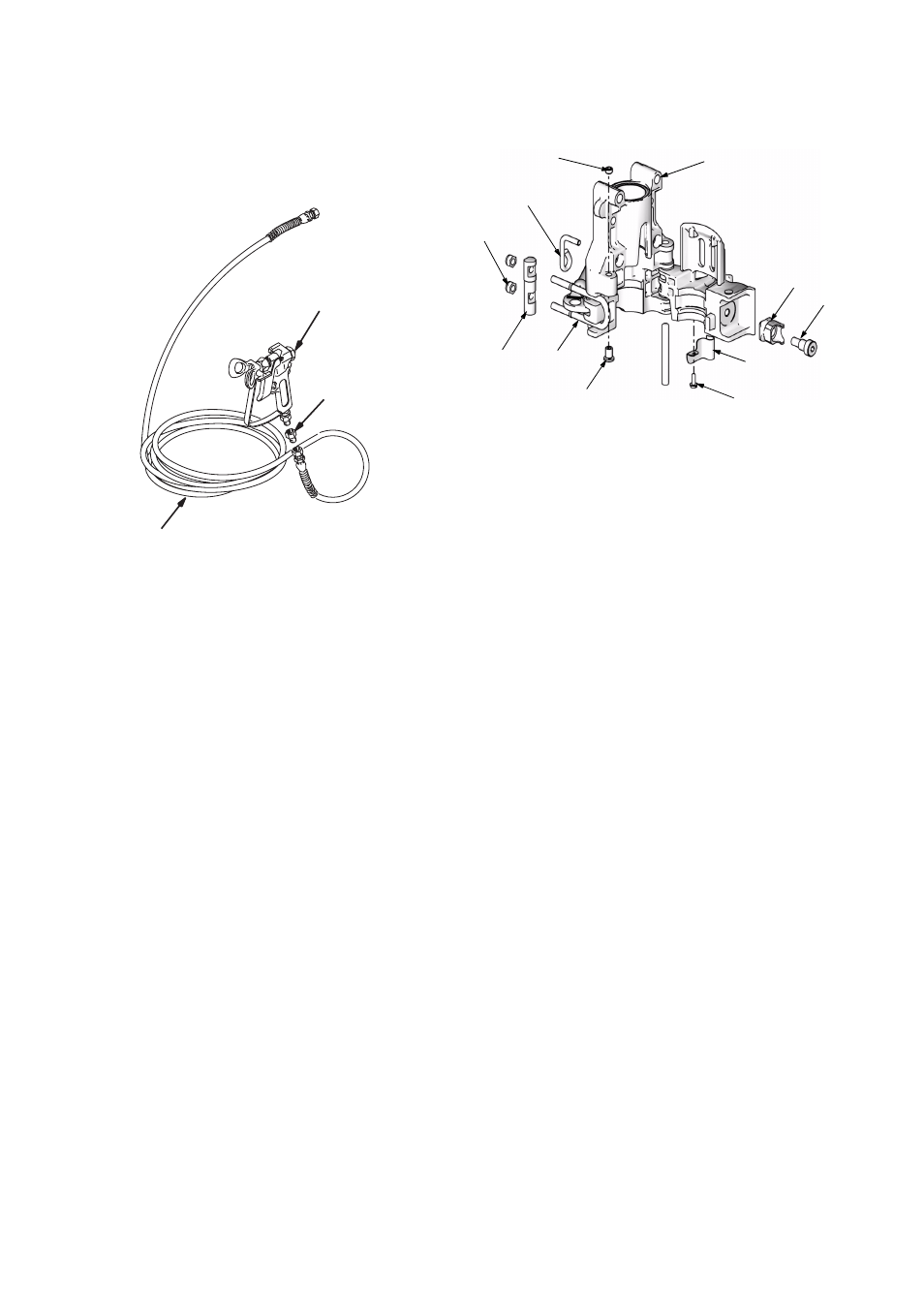

Детали - распылители, RAC
™
X Наконечник, пистолет-распылитель & шланг
30
310893M
Детали - распылители, RAC
™
X
Наконечник, пистолет-распылитель &
шланг
Ссыл. 40: Гнездо подшипника
Ссыл Деталь
Описание
Кол
-во
202
240794
ШЛАНГ, заземленный, нейлон; 1/4
дюйм. ВД; соед 1/4 npsm(fbe); 50 фут
(15 м); пружина защищает оба
окончания; 3300 фунтов/кв. дюйм
(228 бар, 22,8 МПа) (3900/5900)
1
289667
ШЛАНГ, заземленный, нейлон; 3/8
дюйм. ВД; соед 1/4 npsm(fbe); 50 фут
(15 м); пружина защищает оба
окончания; 3300 фунтов/кв. дюйм
(228 бар, 22,8 МПа)
(5900HD/7900/TexSpray 7900HD)
1
204
288420
ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ
CONTRACTOR II
Включает RAC X 517-размер
Меняемый наконечник и защиту
HandTite. См. 311861 для частей.
(3900/5900/7900)
1
241705
ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ
TEXTURE
Включает LTX531 Меняемый
наконечник и защиту. См. 308491
для частей. (5900HD/TexSpray
7900HD)
1
205
159841
ВКЛАДЫШ, 3/8 x 1/4 дюйм.
(5900HD/7900)
1
206
241735
ШЛАНГ, гибкий 1/4 дюйм. x 3 ôóò
(TexSpray 7900HD)
1
TIA
Ссыл Деталь
Описание
Кол
-во
40
287932
ГНЕЗДО, подшипник (3900)
1
287933
ГНЕЗДО, подшипник (5900)
1
287934
ГНЕЗДО, подшипник
(7900/TexSpray 7900HD)
1
45
118444
БОЛТ, тех. маш. гол шетигран
1
79
15E975
ЗАЖИМ, пружина
1
104
ШТИФТ, гнездо, подшипник
15E779
3900
1
15E625
5900/7900/TexSpray 7900HD
1
105
ЩЕКОЛДА, гнездо, подшипник
15G930
3900
1
15G890
5900/7900/TexSpray 7900HD
1
106
ГАЙКА, блок шестигран
102040
3900
2
111040
5900/7900/TexSpray 7900HD
2
141
15F503
БОЛТ, стопорный, с углублением
под ключ
1
142
15F498
БОЛТ, настройка
1
163
15F116
ЩЕКОЛДА
1
165
15G840
НАКОПИТЕЛЬ, щеколда (3900)
1
15G584
НАКОПИТЕЛЬ, щеколда
(5900/7900/TexSpray 7900HD)
1
166
108859
БОЛТ ступенчатый гтк (3900)
1
116942
БОЛТ, ступенчатый, гтк
(5900/7900/TexSpray 7900HD)
1
141
40
79
45
142
105
104
106
163
165
166
