Картер сцепления, Мотор, Демонтаж – Инструкция по эксплуатации Graco GMAX II Tex 7900HD
Страница 12: Установка
Картер сцепления
12
310893M
Картер сцепления
Демонтаж
1.
Р
ИС

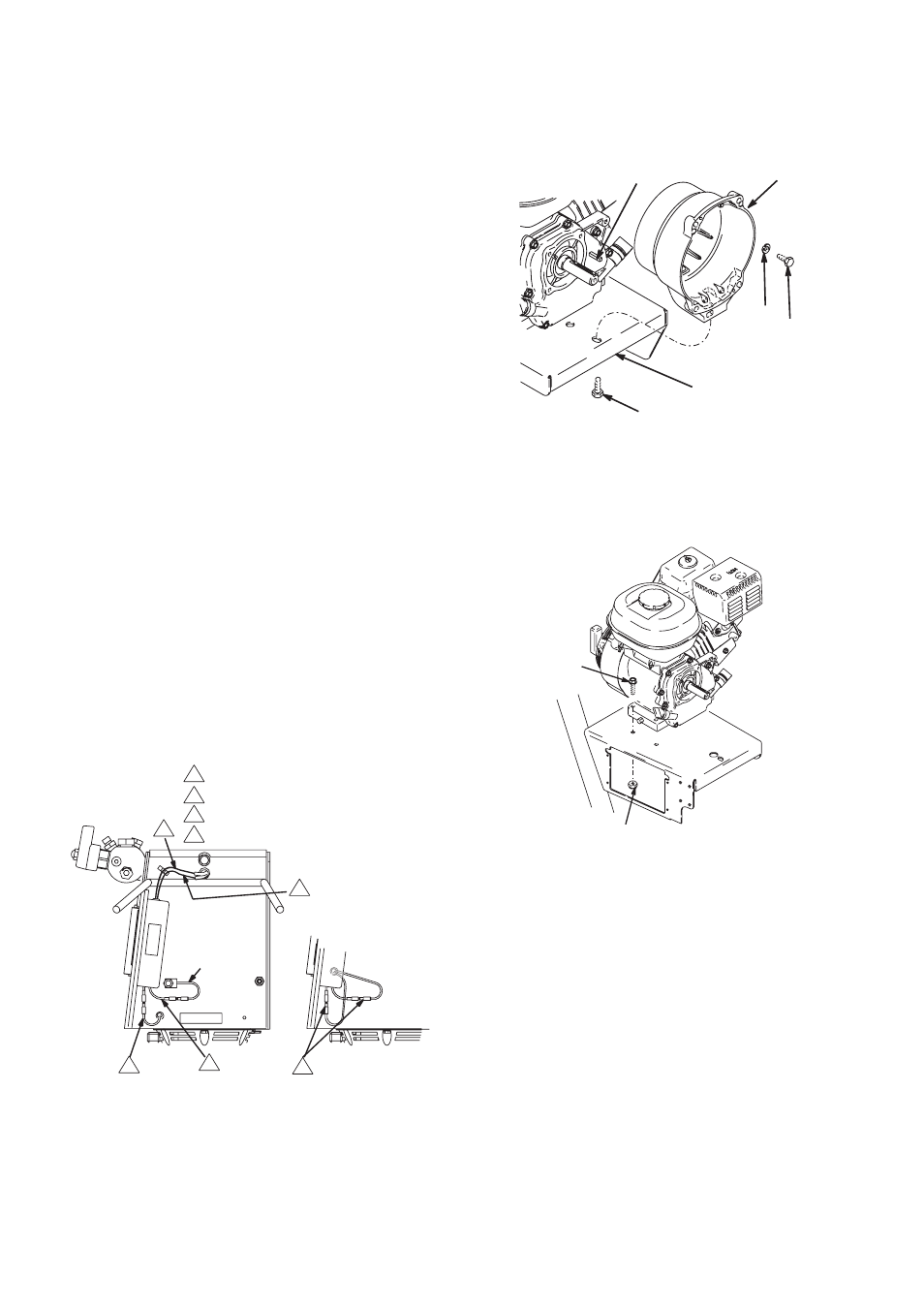

. 11. Отверните четыре винта (20) и шайбу
Гровера (21), крепящие картер сцепления (19) к
мотору.
2.
Удалите болт (35) из-под опорной плиты (D).
3.
Выньте картер сцепления (19).
Установка
1.
Р
ИС
. 11. Установите картер сцепления (19).
2.
Привинтите четыре винта с колпачком (20) и шайбу
Гровера (21) и закрепите картер сцепления (19) к
мотору. Затяните до 200 дюйм-фунт (22,6 н./кв.м).
3.
Установите болт (35) из-под опорной плиты (D).
Затяните до 26 дюйм-фунт (35,2 н./кв.м).
Р
ИС
. 11
Мотор
Демонтаж
ПРИМЕЧАНИЕ: Все техническое обслуживание
должно проводиться уполномоченным персоналом
представителя ХОНДА.
1.
Демонтируйте Ведущую шестерню в сборе/Каркас
сцепления/Зажим и Картер сцепления, как это
описано на страницах 9, 10 и 11.
2.
Р
ИС
. 12. Отсоедините все соответствующие провода.
3.
Р
ИС
. 13. Отвинтите две контргайки (17) и болты (16)
от основания мотора.
4.
Осторожно поднимите мотор и положите на верстак.
Р
ИС
. 12
Р
ИС
. 13
Установка
1.
Осторожно поднимите мотор и положите в тачку.
2.
Р
ИС
. 13. Установите два болта (16) в основании
мотора и затяните контргайками (17). Затяните до 26
дюйм-фунт (22,6 н./кв.м).
3.
Р
ИС
. 12. Подсоедините все соответствующие
провода.
4.
УстанавливайтеВедущую шестерню в
сборе/Каркас сцепления/Зажим и Картер
сцепления, как это описано на страницах 9, 10 и 11.
20
21
19
18
35
D
ti5486a
1
2
3
1
2
To the field
To the engine
3
To gallon counter
4
To ground
4
Green
ti5485b
Bottom View
5900/7900
2
Bottom View
3900
17
16
ti5487a
