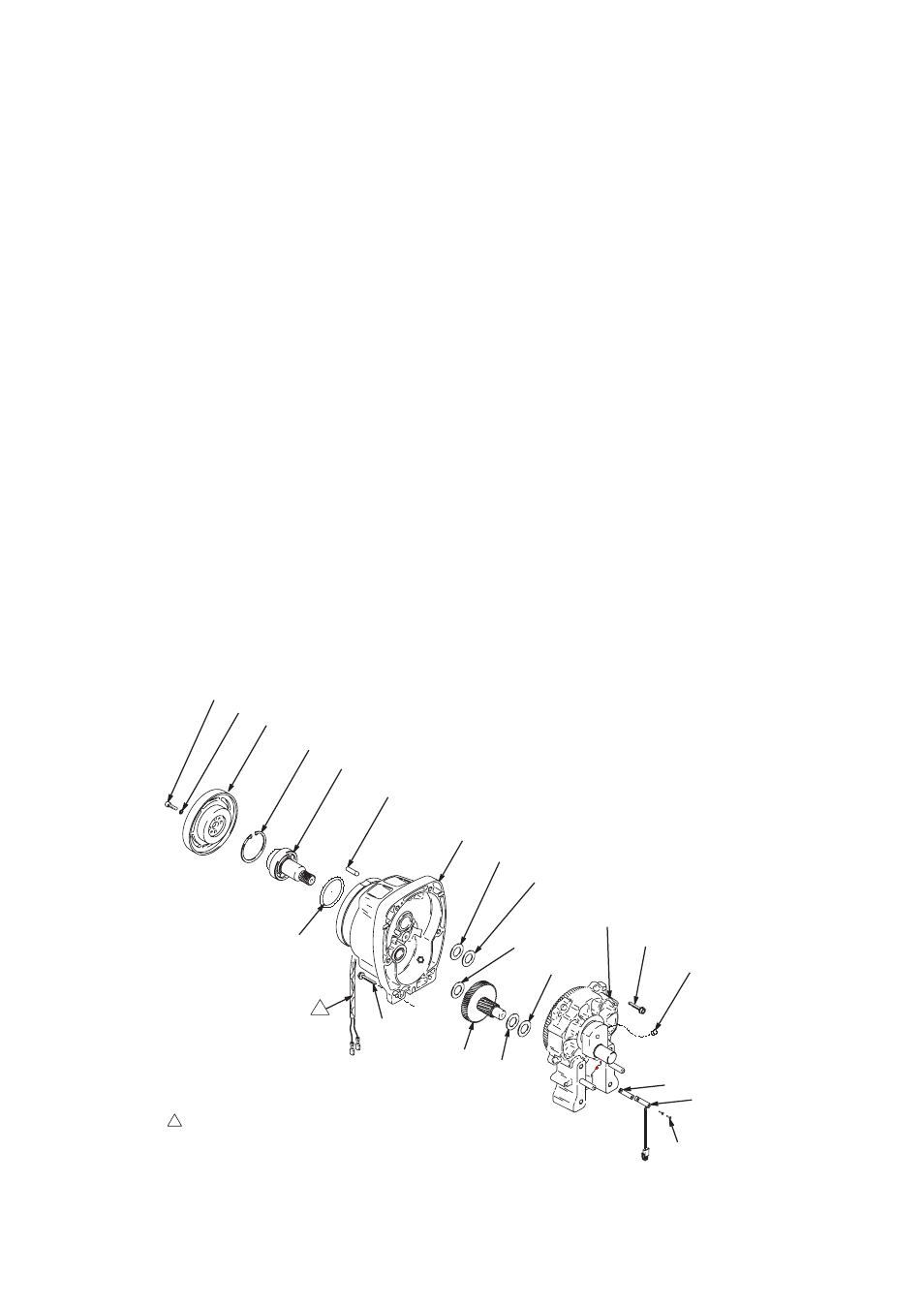

Чертеж и список деталей - Корпус ведущей шестерни, корпус привода
26
310893M
Чертеж и список деталей - Корпус ведущей
шестерни, корпус привода
Ссыл. 29: Корпус ведущей
шестерни
GMAX II 3900: 287463
GMAX II 5900: 287465
GMAX ll 7900: 287466
TexSpray 7900HD: 287466
Ссыл. 33: Корпус привода
GMAX II 3900: 287467
GMAX II 5900: 287469
GMAX ll 7900: 287470
TexSpray 7900HD: 287470
Ссыл Деталь Описание
Кол-
во
29
НАБОР, ремонт, полев
287474 3900
1
287476 5900
1
287477 7900/TexSpray 7900HD
1
29a
ШЕСТЕРЕНКА, ведущая, первая
287525 3900
1
241114 5900/7900/TexSpray 7900HD
1
29b
КОЛЬЦО, упорное, большое
113094 3900
1
112770 5900/7900/TexSpray 7900HD
1
29c
105489 ШИП, установочный
2
29d
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ
165295 3900
1
114683 5900/7900/TexSpray 7900HD
1
33a
КОЛЬЦО, упорное сталь
116191 3900
1
116192 5900/7900/TexSpray 7900HD
1
Ссыл Деталь Описание
Кол-
во
33
КОРПУС ПРИВОДА
1
33a
КОЛЬЦО, упорное сталь
116191 3900
1
116192 5900/7900/TexSpray 7900HD
1
33b
КОЛЬЦО, упорное, латунь
107089 3900
1
194173 5900/7900/TexSpray 7900HD
1
108 Ref
*
34 Ref
*
38 Ref
33
30,72 Ref
31 Ref
32 Ref
29
29c
29a
29b
27 Ref
28 Ref
ti5494c
38 Ref
39 Ref
*
24 Ref
29d
30 Ref
1
33a
33b
109 Ref
*
1
Корпус ведущей шестерни (29) включает обмотку
L Модели Premium
возбуждения сцепления
