Поршневой насос
16 310893M
Поршневой насос
Демонтаж
1. Промойте насос.
2. Остановите насос с поршневым штоком в крайнем
нижнем положении.
3. Стравите давление; Стр. 5.
4. Отсоедините сливной шланг от распылителя

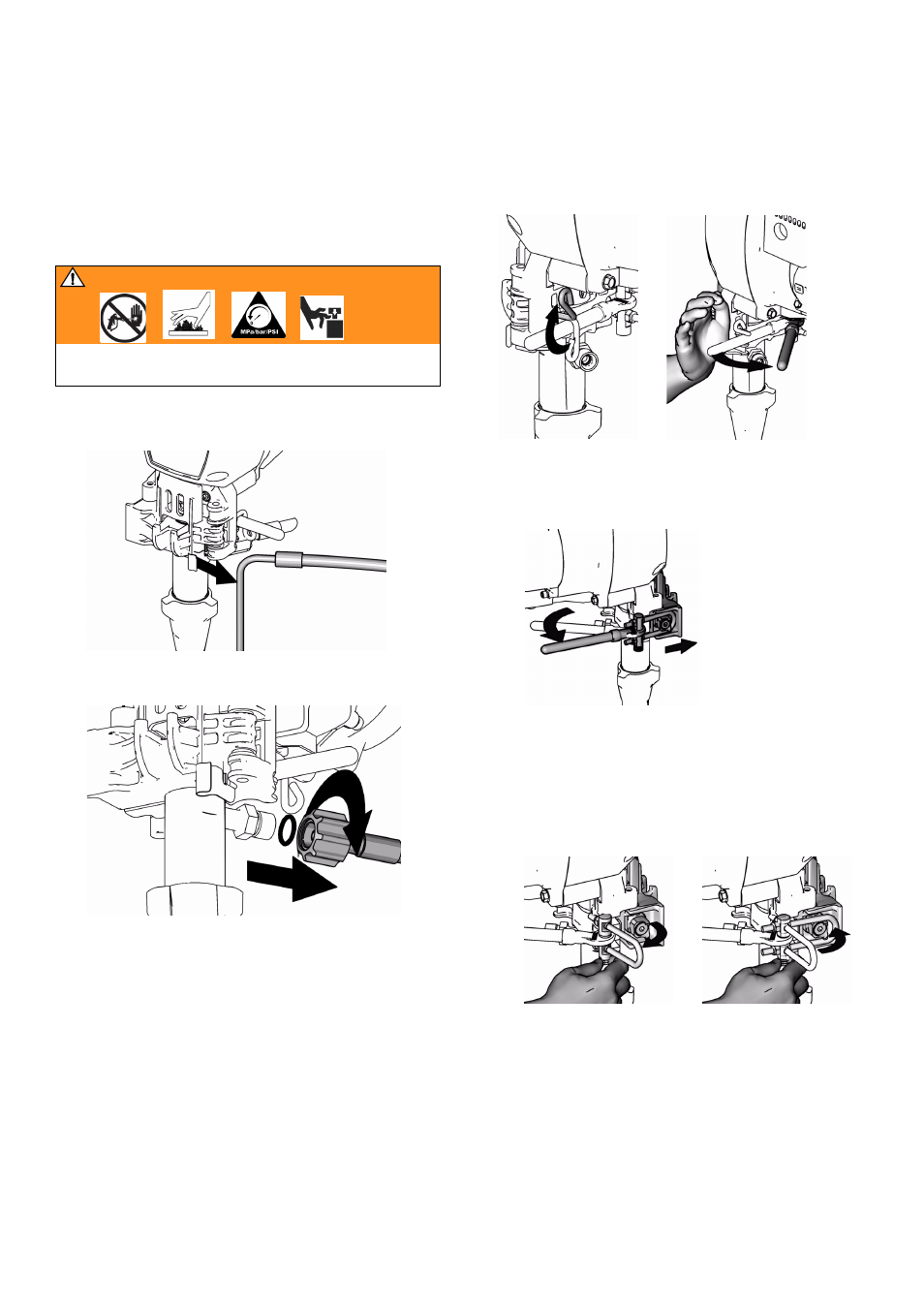

Р ИС . 15
5. Отсоедините от насоса шланг с материалом.
Р ИС . 16
6. Поднимите запор со щеколды. Толкните, чтобы запор
со щеколдой открылся.
Р ИС . 17
7. Р ИС . 18. Храповой механизм откроет дверь насоса.
a. Храповой механизм выдвинет дверцу насоса
вперед.
Р ИС . 18
b. Выньте U-образный болт щеколды из утопленной
дверцы насоса.
c. Поместите U-образный болт на внешний край
дверцы насоса.
d. Если дверца насоса застряла, следуйте шагам д.,
е. и 8., в противном случае перейти к шагу 9.
Р ИС . 19
ВНИМАНИЕ
Прочитайте об опасности подкожной инъекции,
Стр. 3; опасности ожога, Стр. 4
