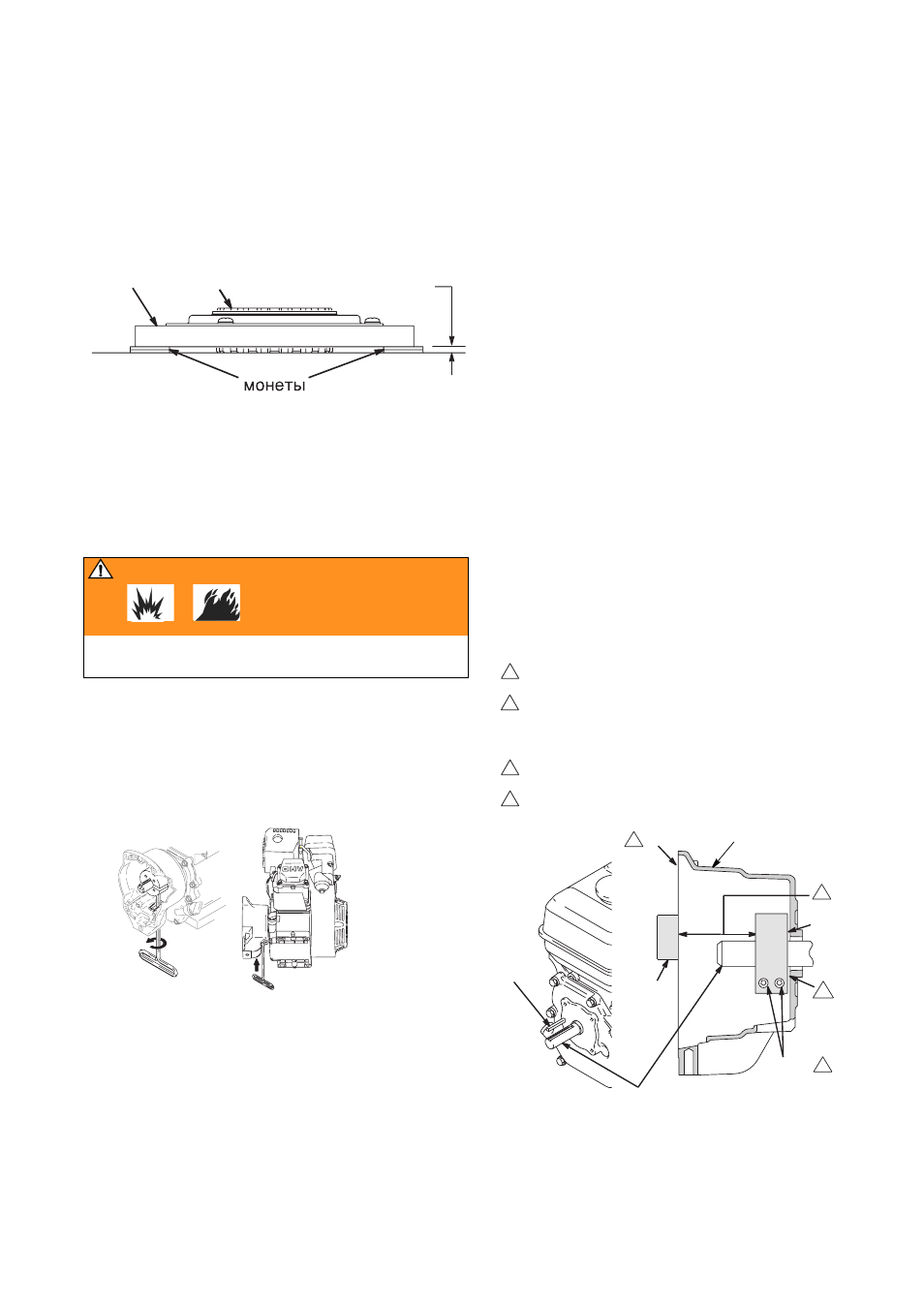

Ведущая шестерня в сборе/Каркас сцепления/Зажим
310893M
11
Установка
Каркас сцепления
1.
Р
ИС
. 8. Положите две стопки по две десятикопеечные
монеты на гладкую поверхность верстака.
2.
Положите каркас (25) на эти две стопки монет.
3.
Прижмите центр втулки (26) к поверхности верстака.
Р
ИС
. 8
4.
Установите корпус (25) на вал привода мотора.
5.
Затяните четыре винта (28) и шайбу Гровера (24) с
усилием 125 дюйм-фунт.
Ведущая шестерня в сборе
6.
Р
ИС
. 6. Проверьте кольцевое уплотнение (29d) и
замените если его нет или если нон повреждено.
7.
Легонько стукните пластмассовым молотком по
зубчатому валу (29а).
8.
Установите упорное кольцо (29b) конусной стороной
вверх.
9.
Р
ИС
. 5. Положите ведущую шестерню на верстак
рабочим колесом вверх.
10. Нанесите резьбовой герметик на болты. Установите
четыре болта (28) и шайбы Гровера (24). Поочередно
затягивайте болты до 125 дюйм-фунт до тех пор пока
рабочее колесо не будет крепко сидеть. Используйте
резьбовые отверстия, чтобы заблокировать рабочее
колесо.
11. Р
ИС
. 4. Установите ведущую шестерню (29) с
четырьмя болтами (28) и шайбами (37).
12. Р
ИС
. 14. Подключите соединители троса сцепления ко
внутренней стороны регулировки давления.
Демонтаж зажима
1.
Демонтируйте мотор.
2.
Слейте горючее из бензобака в соответствии с
руководством Хонда.
3.
Р
ИС
. 9. Переверните мотор на бок, таким образом,
чтобы бензобак находился внизу, а очиститель
воздуха, на верху.
4.
Р
ИС
. 10. Ослабьте два болта (24) на зажиме (22),
5.
Вставьте отвертку в паз зажима (22) и снимите
зажим.
Р
ИС
. 9
Установка зажима
1.
Р
ИС
. 10. Установите шпонку вала мотора (18)
2.
Легонько постукивая, вгоните зажим (22) в шпонку
вала мотора (А). Придерживайтесь размеров,
показанных в примечании 2. Фаска должна быть
обращена к мотору.
3.
Проверьте размеры: Приставьте твердый, прямой
стальной брус (В) наискось к поверхности картера
сцепления (19). Используйте точные измерительные
инструменты для измерения расстояния между
брусом и поверхностью зажима. Отрегулируйте
зажим по надобности. Затяните два болта (24) до 125
±10 дюйм-фунт (14 ±1,1 н./кв.м)
Поверхность картера сцепления
1,550 ± 0,010 дюйм (39,37 ± 0,25 мм) - GMAX 3900
2,612 ± 0,010 дюйм (66,34 ± 0,25 мм) - GMAX 5900 &
7900
Затяните до 125 ±10 дюйм-фунт (14 ±1,1 н./кв.м)
Фаску на эту сторону
Р
ИС
. 10
0,12+01 in (3,0+0,25 mm)
25
26
ti6321a
