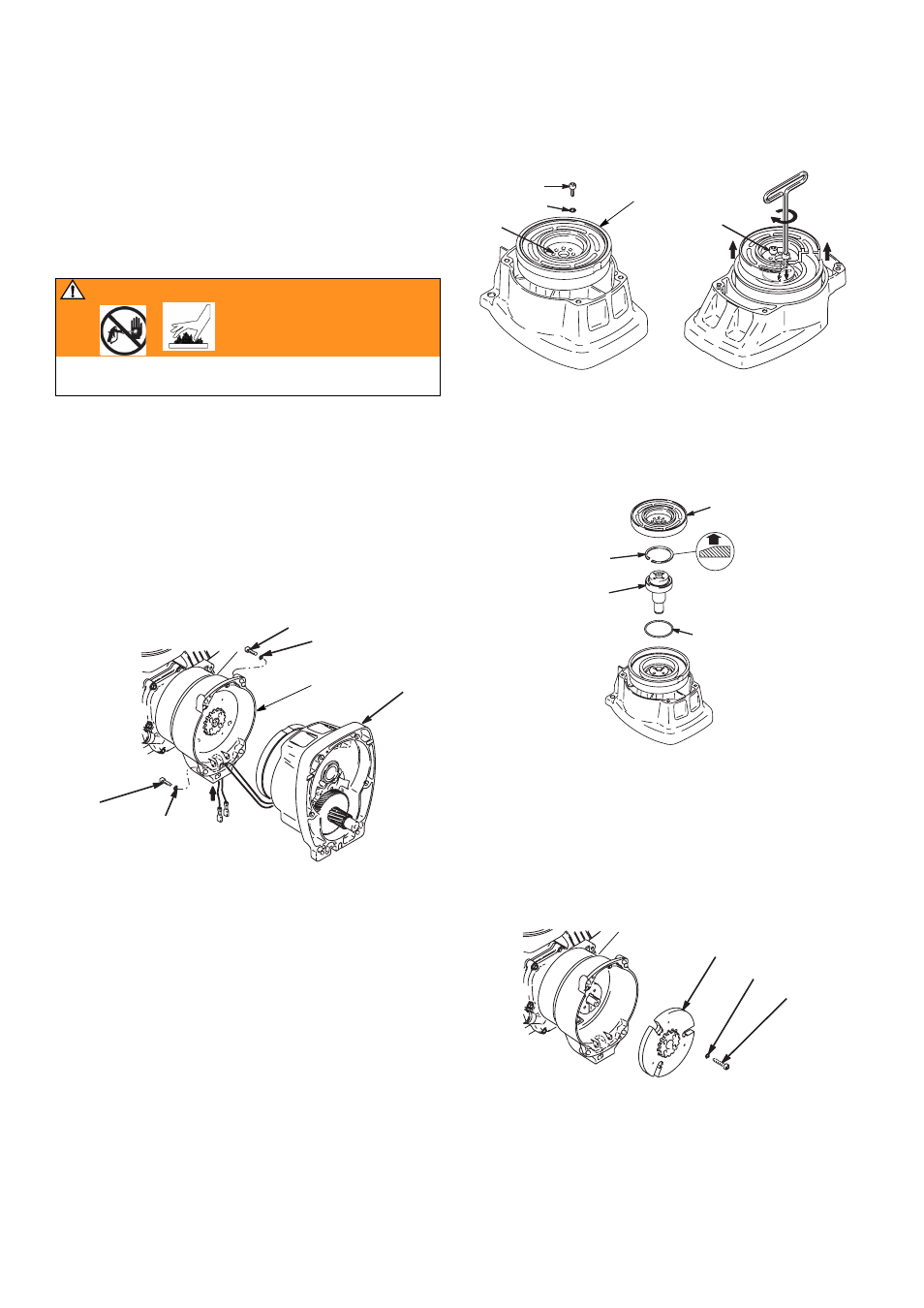

Ведущая шестерня в сборе/Каркас сцепления/Зажим
10
310893M
Ведущая шестерня в сборе/Каркас сцепления/Зажим
Демонтаж ведущей шестерни в
сборе/Каркаса сцепления
Ведущая шестерня в сборе
Если ведущая шестерня в сборе не будет сниматься с
картера сцепления (19), приводить операции с 1 по 3. В
противном случае, начать с 4.
1.
Снимите корпус привода; Стр. 9.
2.
Р
ИС
. 4. Отключите соединители троса сцепления от
внутренней стороны регулировки давления.
a.
Р
ИС
. 14. Отверните два винта (71) и отодвиньте
кожух (130а).
b.
Отсоедините выводы мотора от табло до мотора.
c.
Снимите зажимы 130r и 123.
3.
Р
ИС
. 4. Отверните четыре винта (36) и ведущую
шестерню (29).
Р
ИС
. 4
4.
Р
ИС
. 5. Положите ведущую шестерню (29) на верстак
рабочим колесом вверх.
5.
Отверните четыре винта (28) и шайбу Гровера (24).
Вставьте два болта в резьбовое отверстие (Е) в
рабочем колесе. Поочередно затягивайте болты до
тех пор пока не сойдет рабочее колесо.
Р
ИС
. 5
6.
Р
ИС
. 6. Снимите упорное кольцо (29b).
7.
Переверните ведущую шестерню и легонько
постукивая пластмассовым молотком выбейте
зубчатый вал (29а).
Р
ИС
. 6
Каркас сцепления
8.
Р
ИС
. 7. Используйте ударный гайков¸рт либо
вклиньте что-нибудь между каркасом сцепления (25)
и картером сцепления, чтобы удержать вал мотора в
процессе демонтажа.
9.
Отверните четыре винта (23) и шайбу Гровера (24).
10. Удалите каркас.
Р
ИС
. 7
ВНИМАНИЕ
Прочитайте об опасности подкожной инъекции, Стр. 3;
опасности ожога, Стр. 4
36
37
36
37
29
ti5480a
19
E
28
24
ti5481a
ti5987b
E
29
29b
29a
ti5482a
27
29d
TIA
