Инструкция по эксплуатации Graco GMAX II Tex 7900HD
Страница 29
Управление давлением и список деталей частей фильтра
310893M
29
Управление давлением и список деталей частей фильтра
ССЫЛ ДЕТАЛЬ ОПИСАНИЕ
КОЛ-
ВО
Набор запчастей для фильтра
287510 3900/5900
287517 7900
53
★
†
15C765 ГОЛОВКА, фильтр
1
54
★†
117285 КОЛЬЦЕВОЕ
УПЛОТНЕНИЕ
1
55
★†
15C766 ТРУБКА, диффузионная
1
56
★†
244067 ФИЛЬТР,
жидкость
1
57
★
15C780 РУЧКА
1
58
★
15C972 ШТИФТ насеч¸нный
1
59
★
224807 КОРОБКА
клапанная
1
60
★
‡
235014 КЛАПАН,
сливной,
комплект
запчастей
1
61
★
‡
15E022 СЕДЛО, клапан
1
62
★
‡
111699 ПРОКЛАДКА, седло, клапан
1
65
АДАПТЕР
★
164672 (3900/5900)
1
†
162485 (7900/TexSpray
7900HD)
1
66
★†
243222 ТРАНСДУКТОР, давление
1
67
★†
111457 КОЛЬЦЕВОЕ
УПЛОТНЕНИЕ
1
71
116585 БОЛТ, тех. маш., pnh, винт с
шайбой
6
72*
†
15E284 КОРПУС
фильтра
1
87
287419 ШЛАНГ,
подключаемый
1
289282 ШЛАНГ, подключаемый
(TexSpray 7900HD)
1
91*
287293 КЛАПАН, само чист, включает
91а
1
91a*
115524 ПРОКЛАДКА
1
92*
244346 КОМПЛЕКТ,
ремонт,
зажим,
курок
1
96
★†
104813 Заглушка,
труба
1
113
15E925 ПРОКЛАДКА,
ТРАНСДУКТОР
1
123
119545 ВКЛАДЫШ,
разгрузка,
натяжения
1
130
БЛОК УПРАВЛЕНИЯ
130a* 249583 БЛОК, premium
1
130a 249584 БЛОК,
стандарт
1
130b
287516 КОНТРЛЬНОЕ, табло
1
130c
117317 БОЛТ, плоско-скругл¸нная
головка
4
130d
241443 ПОТЕНЦИОМЕТР
1
130e
198650 ПРОКЛАДКА, вал
1
130f
116752 ПЕРЕКЛЮЧАТЕЛЬ кулисный
1
130g
119541 ВЫКЛЮЧАТЕЛЬ, рычажный
1
130h
116167 РУЧКА, потенциометр
1
130j
195428 БАШМАК, тумблер
1
130k
15E857 ЭТИКЕТКА, идентификация
1
130m*
287515 ДИСПЛЕЙ, ЖКД, GMAX
1
130n*
15E855 ЭТИКЕТКА
1
130p*
15E858 ЭТИКЕТКА,
идентификация
1
130r
119545 ВКЛАДЫШ, разгрузка
натяжения
1
150
245103 КЛАПАН СТРАВЛИВАНИЯ
(7900/TexSpray 7900HD)
150a
†
◆
193710 УПЛОТНЕНИЕ клапана
1
150b
†
◆
193709 СЕДЛО, клапан
1
150c
†
◆
114797 ПРОКЛАДКА
1
150d
†
◆
УЗЕЛ КЛАПАНА
1
150e
†
◆
114708 ПРУЖИНА, сдавливания
1
150f
†
◆
15G563 РУЧКА, клапан
1
150g
†
◆
116424 ГАЙКА, колпачковый, гол
шетигран
1
151
248314 ЗАГЛУШКА, (стандартная)
включает 152
1
152
15D541 КОЛЬЦЕВОЕ УПЛОТНЕНИЕ
(Стандартное)
1
160*
287648
УПРАВЛЕНИЕ, premium, полное
1
(включает 130b-130r)
161
287649
УПРАВЛЕНИЕ, стандартное, полное
1
(включает 130b-130r)
★
Включен в набор запчастей для фильтра 287510
†
Включен в набор запчастей для фильтра 287517
‡
Включен в набор запчастей для клапана
стравливания 235014
◆
Включен в набор запчастей для клапана
стравливания 245103
*
Только модели Premium
ССЫЛ ДЕТАЛЬ ОПИСАНИЕ
КОЛ-
ВО

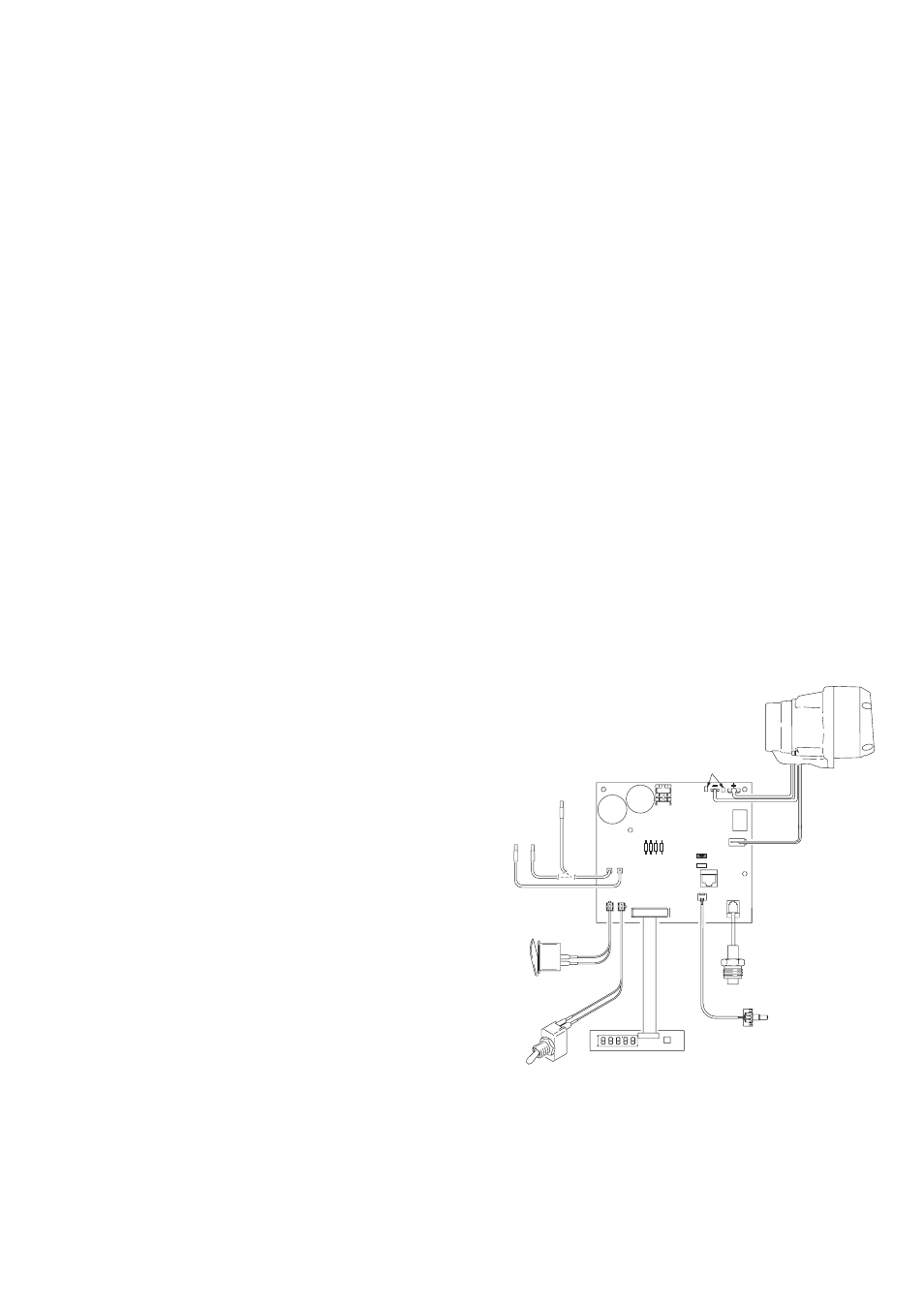

Pressure Control
Wiring Diagram
ti5496a
TO ENGINE
5900/7900
TO GROUND
3900
CLUTCH TEST POINTS
CONTROL
BOARD
PINON
DRIVE
TRANSDUCER
POTENTIOMETER
PREMIUM DISPLAY BOARD
ON/ OFF SWITCH
WATCHDOG
PUMP STROKE
COUNTER
D12
LED
J9
J5
J4
J3
J1
J2
J10
