Поршневой насос
310893M
17
e.

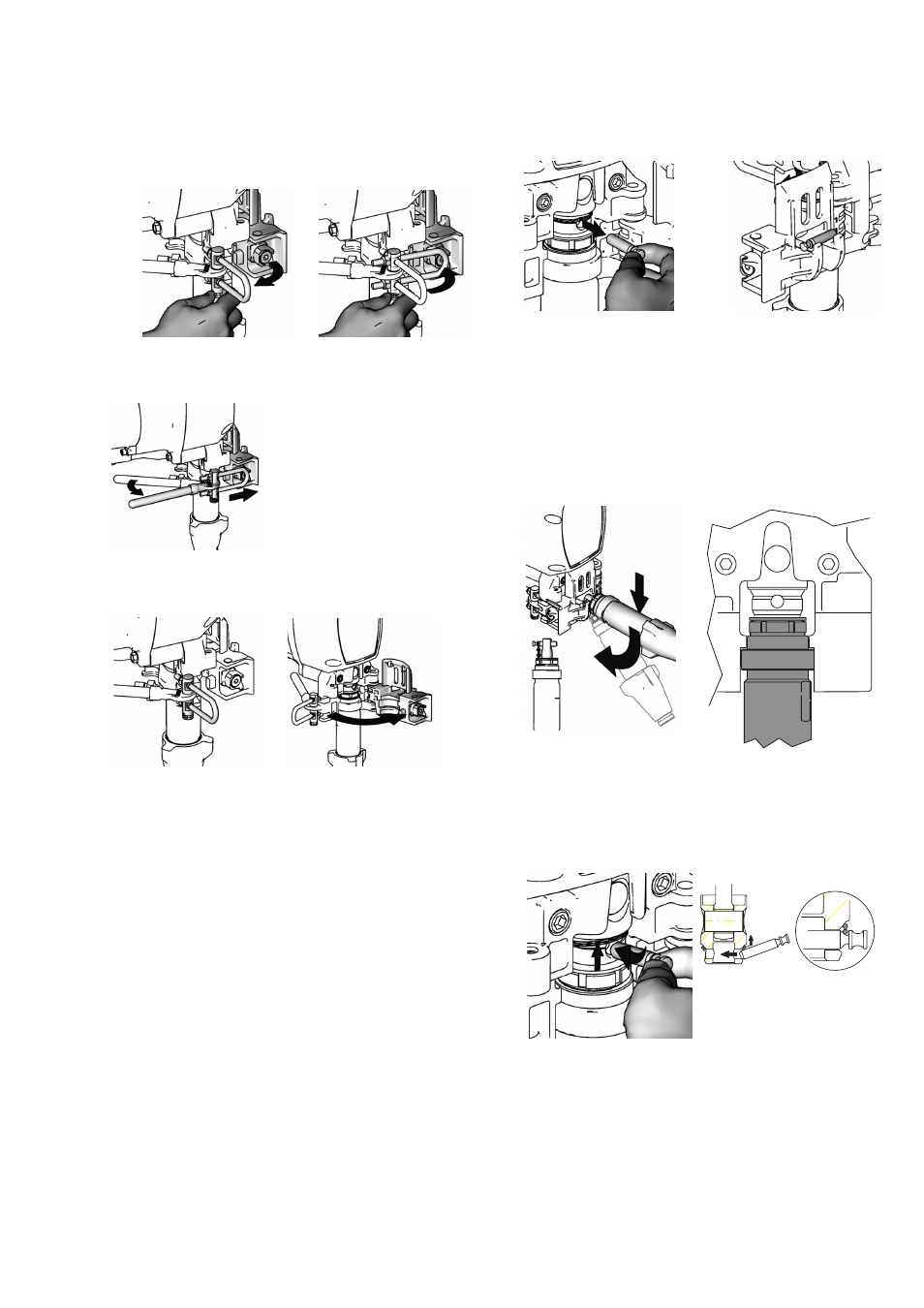

Выньте U-образный болт щеколды с внешнего
края дверцы насоса
f.
Поместите U-образный болт на выступ дверцы
насоса
Р
ИС
. 20
8.
Храповой механизм выдвинет дверцу насоса вперед.
Р
ИС
. 21
9.
Откроет дверцу насоса.
Р
ИС
. 22
10. Р
ИС
. 23. Выньте штифт насоса и поместите его в
держатель штифта
Р
ИС
. 23
Установка
1.
Р
ИС
. 24. Приготовьте поршневой шток держателем
штифта, чтобы вынуть поршневой шток. Легонько
стукните поршневой шток по твердой поверхности,
чтобы протолкнуть поршневой шток внутрь.
2.
Протолкните воротничок очистки насоса планкой
гнезда подшипника чтобы закрыть дверцу насоса.
Р
ИС
. 24
3.
Р
ИС
. 25. Передвиньте насос в соединительный стержень.
Проталкивайте штифт насоса пока он полностью не
заблокируется.
Примечание: Послышится щелчок, когда штифт
встанет на место.
Р
ИС
. 25
ti6325a
ti6378a
