9
9 3A2984
Установка
Вытяжная вентиляция для
отработанного воздуха
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Перед началом эксплуатации
насоса обязательно прочтите
предупреждения и выполняйте
меры предосторожности,
упомянутые в разделах
«ОПАСНОСТЬ ТОКСИЧНЫХ
ЖИДКОСТЕЙ» и «ОПАСНОСТЬ ПОЖАРА И
ВЗРЫВА» на стр. 4.
Обеспечьте надлежащую вентиляцию
системы в соответствии с применяемой
схемой установки. При перекачивании
легковоспламеняемых или опасных
жидкостей отработанный воздух следует
отводить в безопасное место подальше от
людей, животных, зон обработки пищевых
продуктов и всевозможных источников
возгорания.
Повреждение мембраны приведет к
попаданию перекачиваемой жидкости в
выпускаемый воздух. Для сбора жидкости
установите подходящий контейнер на конце
линии для выпуска отработанного воздуха.
См. рис. 5.
ПРЕДУПРЕЖДЕНИЕ
Отверстие для выпуска отработанного воздуха
имеет резьбу 3/4 npt(f). Не ограничивайте выпуск
отработанного воздуха из соответствующего
отверстия. Это может привести к хаотичной
работе насоса.
Если глушитель (P) установлен непосредственно
на отверстии для выпуска отработанного
воздуха, перед сборкой обмотайте резьбу
глушителя лентой из ПТФЭ или нанесите на нее
противозадирную смазку.
Для удаленного выпуска отработанного воздуха
выполните указанные ниже действия.
1. Снимите глушитель (P) с отверстия для
выпуска отработанного воздуха из насоса.
2. Установите заземленный шланг (T) для
выпуска воздуха и подсоедините глушитель
(P) к другому концу шланга. Минимальный
размер шланга для выпуска отработанного
воздуха
– внутренний диам. 19 мм
(3/4 дюйма). Если необходим шланг длиной
более 4,57 м (15 футов), используйте шланг
большего диаметра. Не допускайте резких
перегибов или изломов шланга. См. рис. 5.
3. Для сбора жидкости на случай разрыва
мембраны установите контейнер (U) на конце
линии для выпуска отработанного воздуха.

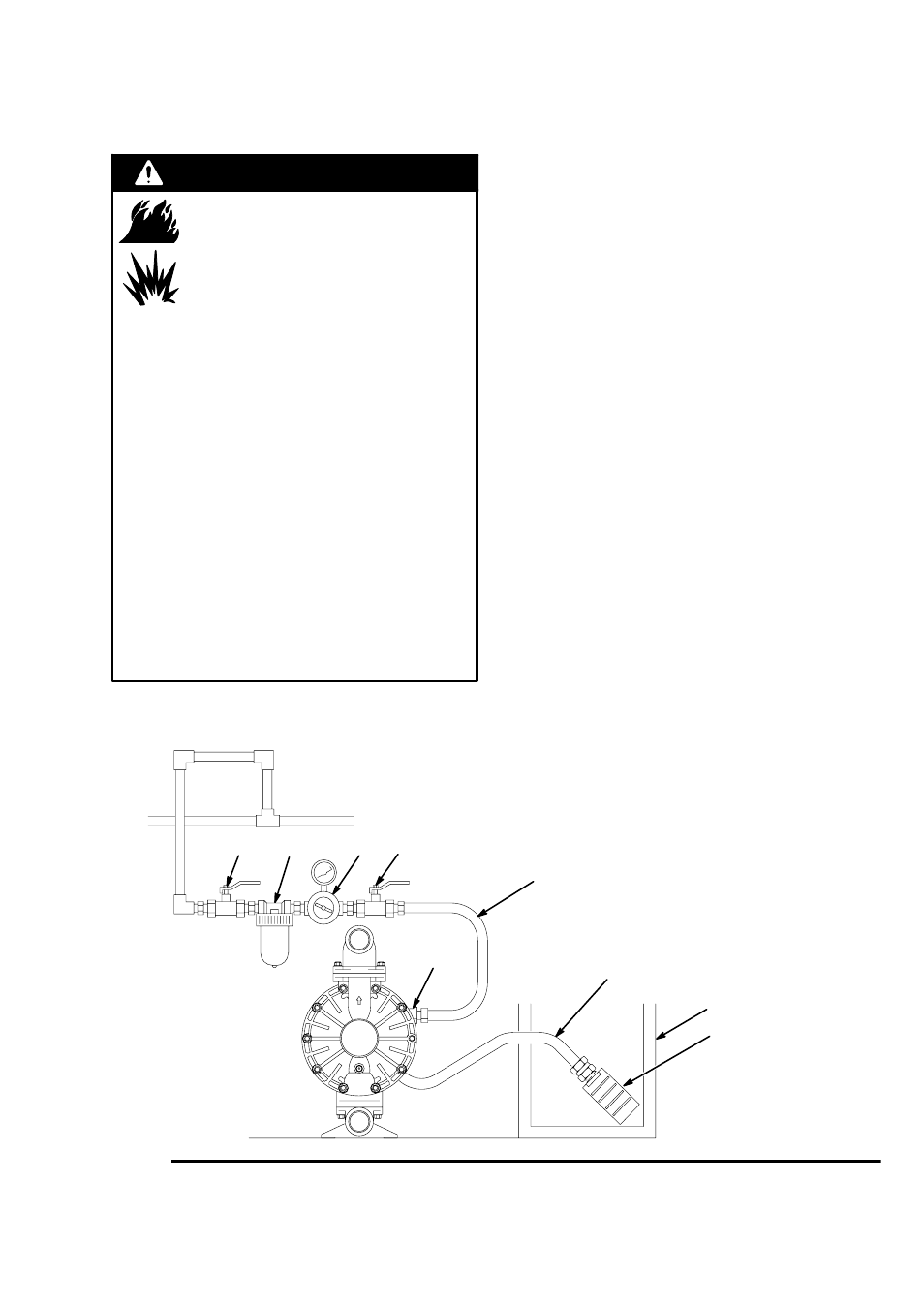

03267A Рис. 5
ОБОЗНАЧЕНИЯ
A Линия подачи воздуха
B Главный воздушный клапан
стравливающего типа
(требуется для насоса)
C Регулятор расхода воздуха
D Быстроразъемное соединение
пневмолинии
E Главный воздушный клапан
(для принадлежностей)
F Фильтр пневмолинии
P Глушитель (отсутствует в
модели № 253485)
T Заземленный шланг для выпуска
отработанного воздуха
U Контейнер для удаленного выпуска
отработанного воздуха
F B E C
A
D
ВЫПУСК
ОТРАБОТАННОГО
ВОЗДУХА
P
T
U
