28 3A2984

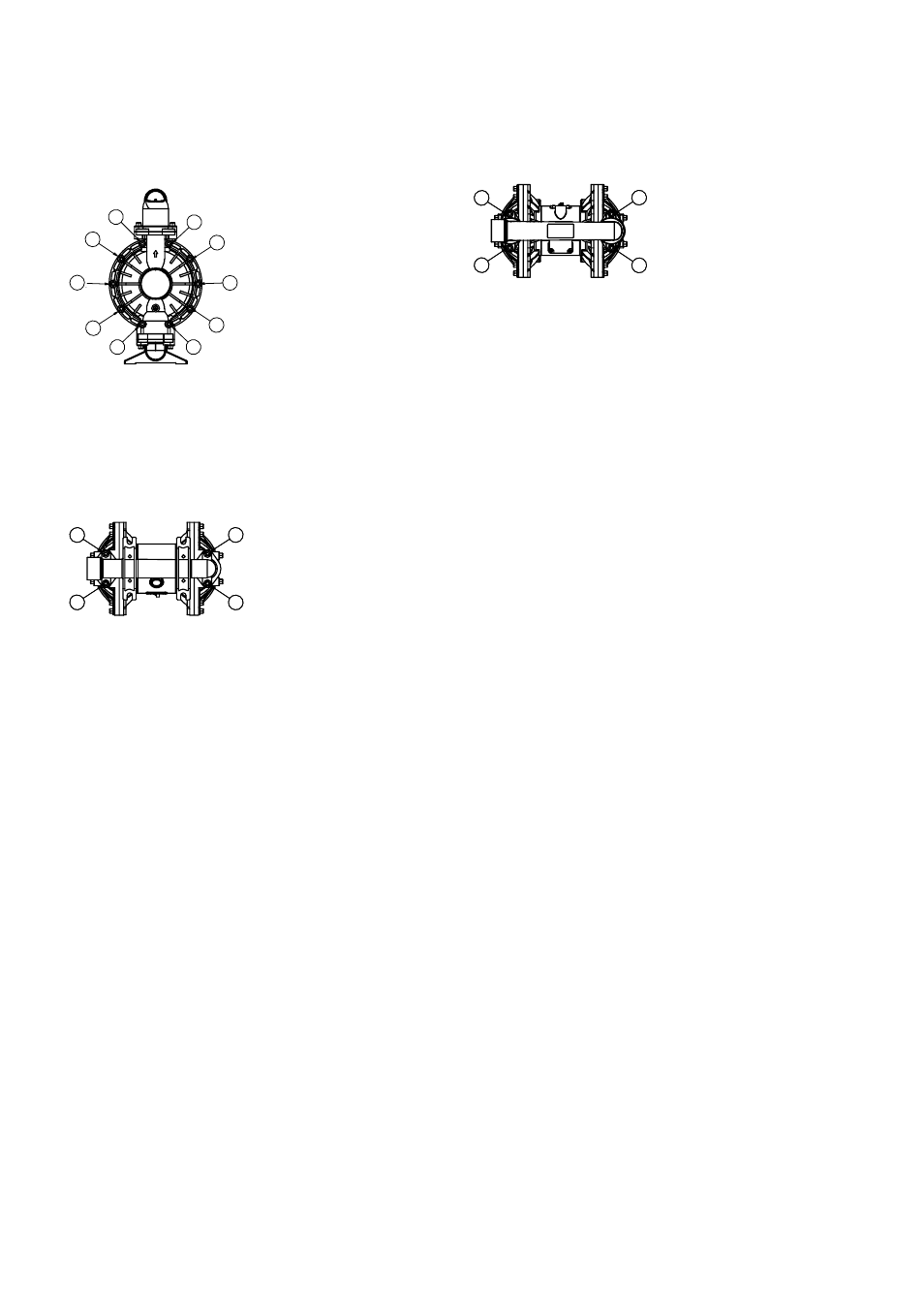

Последовательность затяжки
Всегда соблюдайте последовательность затяжки, когда необходимо затянуть крепежные элементы.
1. Левая/правая крышки для секции жидкости
Затяните болты с усилием 22–25 Н
Sм
(190–220 дюймо-фунтов).
4 2
7
9
5
3
6
10
8
1
ВИД СБОКУ
2. Впускной коллектор
Затяните болты с усилием 14–17 Н
Sм
(120–150 дюймо-фунтов).
13 12
11 14
ВИД СНИЗУ
3. Выпускной коллектор
Затяните болты с усилием 14–17 Н
Sм
(120–150 дюймо-фунтов).
15 18
17 16
ВИД СВЕРХУ
