8 3A2984
Установка
Изменение ориентации впускного и
выпускного отверстий для жидкости
Насос поставляется со впускным (R) и
выпускным (S) отверстиями для жидкости,
направленными в одну сторону. См. рис. 3. Для
того чтобы изменить ориентацию впускного
и/или выпускного отверстий, выполните
указанные ниже действия.
1. Удалите винты (106), крепящие впускной
(102) и/или выпускной (103) коллекторы к
крышкам (101).
2. Переверните коллектор и установите его на
место. Установите винты и затяните их
согласно примечаниям по затяжке на рис. 3.

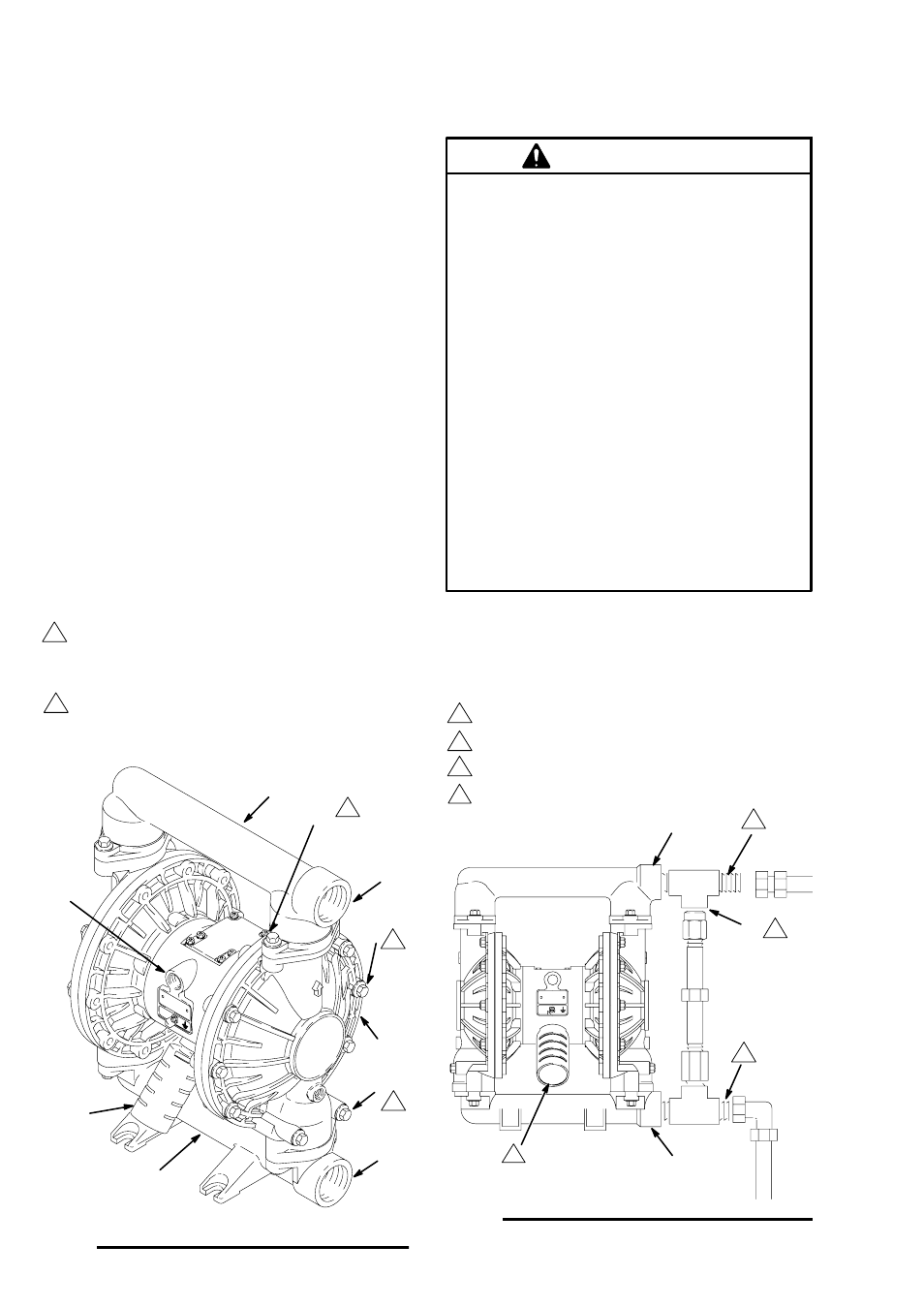

Рис. 3
1
Нанесите на резьбу материал Loctite r средней
прочности (синего цвета) или эквивалентный. Затяните
с усилием 14–17 Н Sм (120–150 дюймо‐фунтов). См.
раздел «Последовательность затяжки», стр. 28.
ОБОЗНАЧЕНИЯ
N Впускное отверстие
для воздуха с резьбой
1/2 npt(f)
P Глушитель. Выпускное
отверстие для воздуха
с резьбой 3/4 npt(f).
(Отсутствует в модели
№ 253485)
R Впускное отверстие
для жидкости с
резьбой 1,5 npt(f)
S Выпускное отверстие
для жидкости с
резьбой 1,5 npt(f)
101 Крышки
102 Впускной коллектор
для жидкости
103 Выпускной коллектор
для жидкости
106 Винты коллектора и
крышки
112 Винты нижней крышки
N
P
R
S
2
Показана модель из алюминия
1
106
106
102
103
101
112
2
2
Нанесите на резьбу материал Loctite r средней
прочности (синего цвета) или эквивалентный. Затяните
с усилием 22–25 Н Sм (190–220 дюймо‐фунтов). См.
раздел «Последовательность затяжки», стр. 28.
03263B
Клапан снятия давления жидкости
В некоторых системах может потребоваться
установка клапана снятия давления на
выпуске насоса для предотвращения
избыточного давления и разрыва насоса или
шланга. См. рис. 4.
Температурное расширение жидкости на
выпускной линии может стать причиной
избыточного давления. Это может произойти
при использовании длинных линий подачи
жидкости, подверженных нагреву
солнечными лучами или температурой
окружающей среды, или в случае
перекачивания жидкости из холодной зоны в
теплую (например, из подземной емкости).
Избыточное давление может также
возникнуть при использовании насоса Husky
для подачи жидкости на поршневой насос,
когда впускной клапан поршневого насоса не
закрыт, что приводит к созданию пробки в
выпускной линии.
ВНИМАНИЕ!
Рис. 4
1
2 Подсоедините в этом месте линию впуска жидкости.
ОБОЗНАЧЕНИЯ
R Впускное отверстие для жидкости с резьбой 1,5 npt(f)
S Выпускное отверстие для жидкости с резьбой 1,5 npt(f)
V Клапан снятия давления (заказывайте деталь № 112119
для насосов из нержавеющей стали)
R
S
Подсоедините в этом месте линию выпуска жидкости.
1
2
3
Установите клапан между впускным и выпускным
отверстиями для жидкости.
V
03461B
4
Глушитель отсутствует в модели № 253485.
3
4
