Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
D Динамометрический гаечный ключ.
D Отвертка Torx (T20) или торцевой ключ на
7 мм (9/32 дюйма).
D Острогубцы.
D Съемник уплотнительных колец.
D Смазка на литиевой основе.
ПРИМЕЧАНИЕ. В наличии ремонтные комплекты
для воздушного клапана под № 236273 (модели
с центральным корпусом из алюминия) и под
№ 255061 (модели с центральным корпусом из
нержавеющей стали). См. стр. 23. Детали,
входящие в комплект, отмечены специальным
символом, например, (4
оптимальных результатов используйте все
входящие в комплект детали.
Разборка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 10 всякий раз,
когда в руководстве содержится уведом-
ление о необходимости снятия давления.
1.
Произведите снятие давления.
2.
С помощью отвертки Torx (T20) или торцево-
го ключа на 7 мм (9/32 дюйма) удалите шесть
винтов (3), снимите крышку воздушного
клапана (2) и прокладку (4). См. рис. 6.
3.
Сместите каретку (5) клапана в центральное
положение и извлеките ее из углубления.
Извлеките блок клапана (7
{H) и
уплотнительное кольцо (6
{H) из каретки. С
помощью острогубцев извлеките из
углубления блок управления (18), держа его
вертикально. См. рис. 7.
4.
Извлеките два приводных поршня (11) из
подшипников (12). Извлеките из поршней
уплотнения П-образного сечения (10).
Извлеките направляющие штифты (16) из
подшипников (15). Снимите с направляющих
штифтов уплотнительные кольца (17). См.
рис. 8.
5.
Осмотрите пластину (8
H) клапана, не снимая
ее. Если пластина повреждена, выкрутите
три винта (3) с помощью отвертки Torx (T20)
или торцевого ключа на 7 мм (9/32 дюйма).
Снимите пластину клапана (8
H) и, для моде-
лей с центральным корпусом из алюминия,
извлеките уплотнение (9). См. рис. 9.
6.
Осмотрите подшипники (12, 15), не снимая
их. См. рис. 8. Подшипники имеют коничес-
кую форму. Если они повреждены, извлекать
их следует снаружи. Для этого необходимо
разобрать секцию для жидкости. См. стр. 20.
7.
Очистите все детали и убедитесь в
отсутствии признаков износа или
повреждений. При необходимости замените
детали. Повторная сборка выполняется, как
описано на стр. 15.
Затяните с усилием
50–60 дюймо-фунтов
(5,6–6,8 Н
Sм).

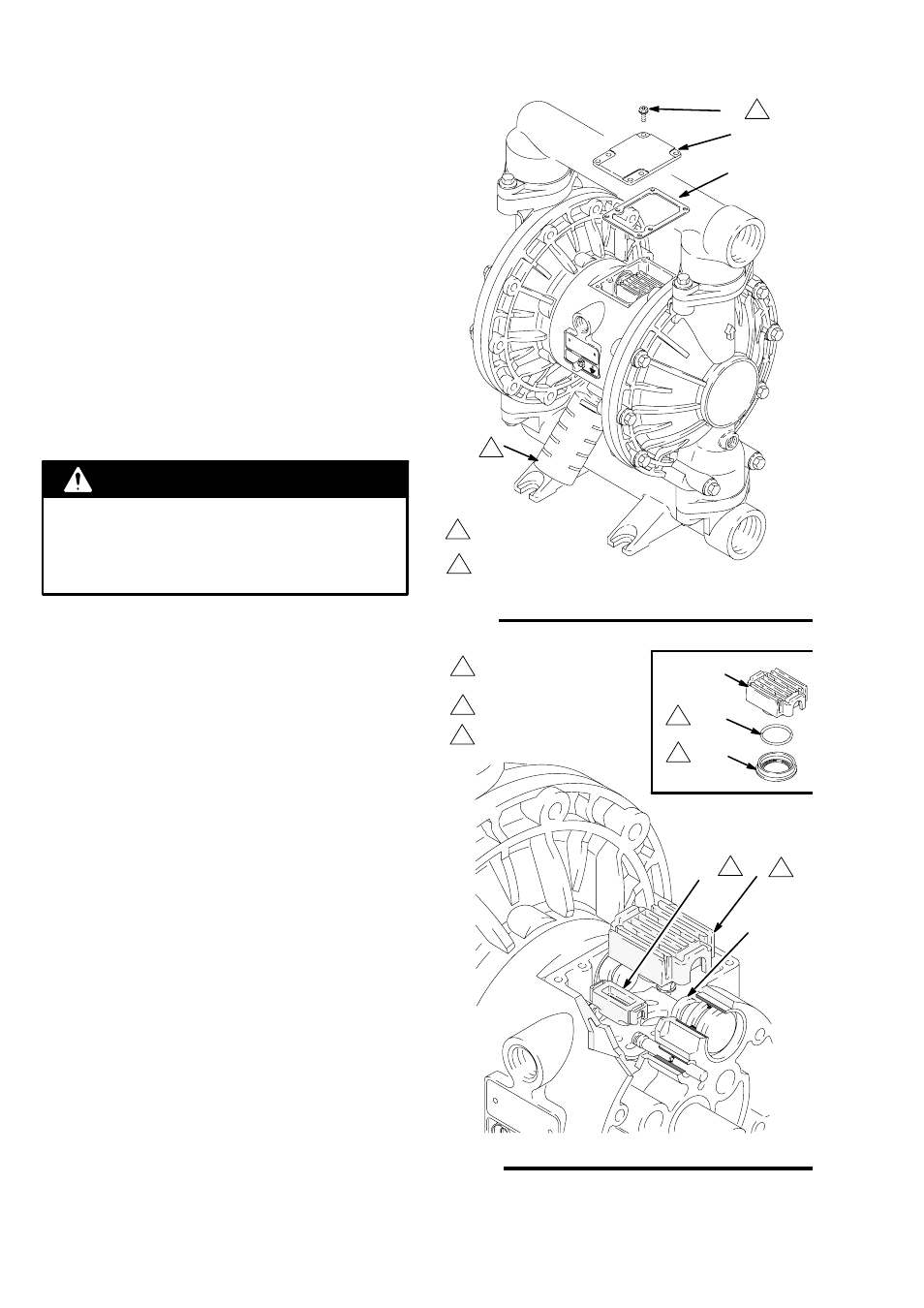

Рис. 6
3
2
4
{H
2
2
03268B
1
Глушитель отсутствует
в модели № 253485
1
03269
18
{H
5
Рис. 7
1
2
См. подробную схему
справа.
Нанесите смазку.
3
Нанесите смазку на
нижнюю поверхность.
1
{H7
{H6
5
2
3
3
11
