Страница 16
16
3A2984
Обслуживание
Ремонт шарового обратного клапана
Необходимые инструменты
D Динамометрический гаечный ключ.
D Торцевой ключ на 13 мм.
D Съемник уплотнительных колец.
Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для
ремонта секции жидкости. Для того чтобы
заказать соответствующий комплект для
используемого насоса, см. стр. 23. Детали,
входящие в комплект, отмечены звездочкой
(пример: 201*). Для получения оптимальных
результатов используйте все входящие в
комплект детали.
ПРИМЕЧАНИЕ. Для обеспечения надлежащей
посадки шариков (301) всегда заменяйте седла
(201) при замене шариков. Кроме того, для
некоторых моделей заменяйте уплотнительные
кольца (202).
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 10 всякий раз,
когда в руководстве содержится
уведомление о необходимости снятия
давления.
1.
Произведите снятие давления. Отсоедините
все шланги.
2.
Снимите насос с крепления.
3.
С помощью торцевого ключа на 13 мм
удалите четыре винта (106), крепящих
выпускной коллектор (103) к крышкам
секции жидкости (101). См. рис. 10.
4.
Извлеките уплотнительные кольца (202, не
используются в некоторых моделях), седла
(201) и шарики (301) из коллектора.
5.
Переверните насос и снимите впускной
коллектор (102). Извлеките уплотнительные
кольца (202, не используются в некоторых
моделях), седла (201) и шарики (301) из
крышек секции жидкости (101).
Повторная сборка
1.
Очистите все детали и убедитесь в
отсутствии признаков износа или повреж-
дений. При необходимости замените детали.
2.
Соберите в обратной последовательности,
соблюдая все примечания на рис. 10.
Убедитесь в том, что шаровые обратные
клапаны собраны в точности, как показано
на рисунках. Стрелки (A) на крышках (101)
секции жидкости должны указывать на
выпускной коллектор (103).

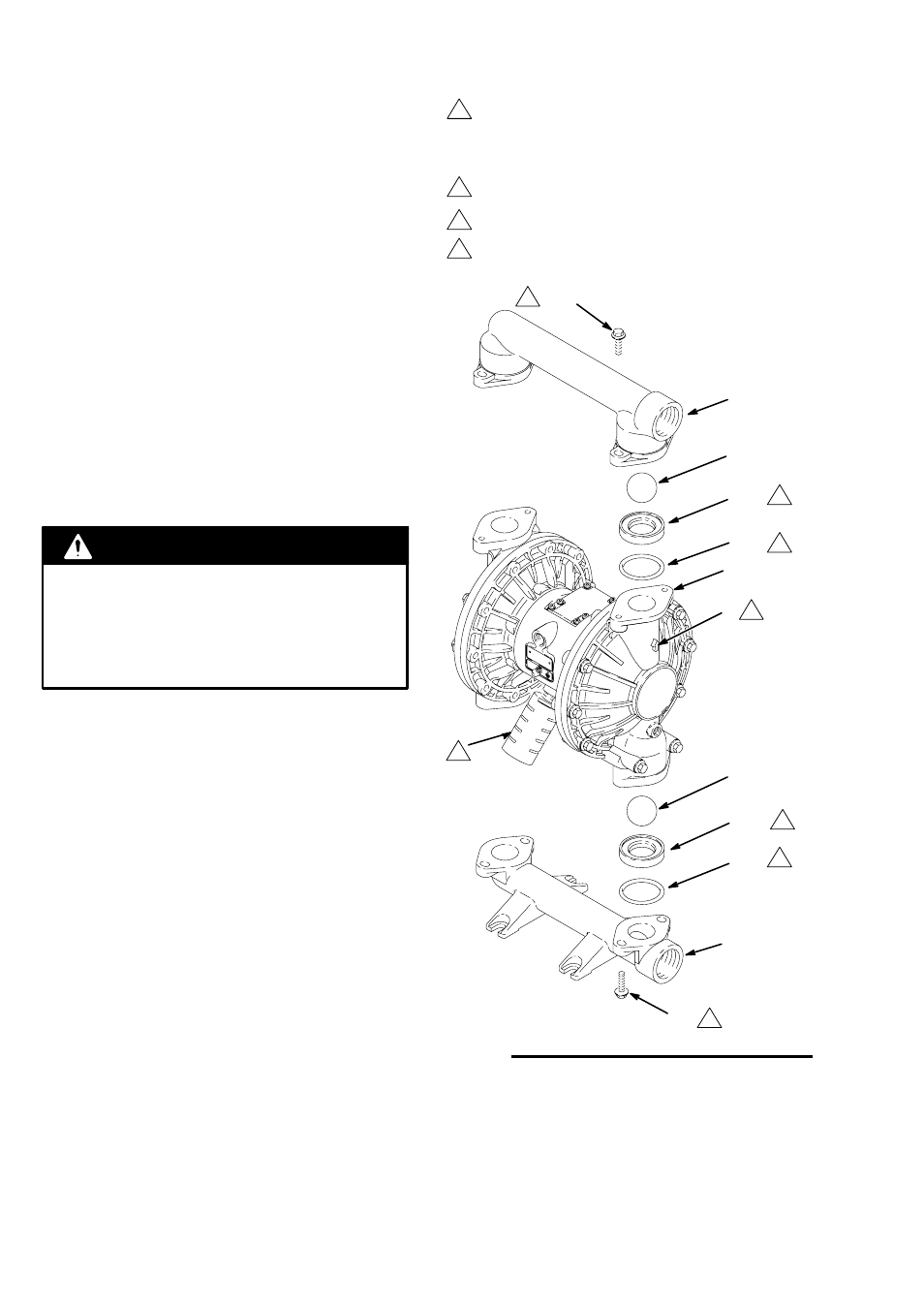

03272B
Рис. 10
1
2
Нанесите на резьбу материал Loctite
r средней
прочности (синего цвета) или эквивалентный. Затяните
с усилием 14–17 Н
Sм (120–150 дюймо‐фунтов). См.
раздел «Последовательность затяжки», стр. 28.
Стрелка (A) должна указывать в сторону выпускного
коллектора (103).
106
103
101
A
201*
301*
106
102
201*
301*
2
1
1
202*
202*
3
Не используется в некоторых моделях.
3
3
4
Скошенная посадочная поверхность должна быть
обращена в сторону шарика (301).
4
4
3
