7
7
3A2984
Установка
Выпускная линия жидкости
ПРЕДУПРЕЖДЕНИЕ
Клапан (J) слива жидкости необходим в
системе для снятия давления в шланге в
случае его закупорки. Клапан слива снижает
риск получения серьезной травмы, включая
попадание жидкости в глаза или на кожу, а
также загрязнение опасными жидкостями
при снятии давления. Установите клапан
рядом с выпуском жидкости в насосе. См.
рис. 2.
1.
Используйте заземленные шланги для
жидкости (L). Выпуск жидкости (S) в насосе
имеет резьбу 1-1/2 дюйма npt(f). Плотно
вкрутите фитинг для жидкости в выпуск
насоса.
2.
Установите клапан слива жидкости (J)
рядом с выпуском жидкости. См.
ПРЕДУПРЕЖДЕНИЕ выше.
3.
Установите запорный клапан (K) на
выпускной линии для жидкости.
ОБОЗНАЧЕНИЯ
A
Шланг подачи воздуха
B
Главный воздушный клапан стравливающего типа
(требуется для насоса)
C
Регулятор расхода воздуха
D
Быстроразъемное соединение пневмолинии
E
Главный воздушный клапан (для принадлежностей)
F
Фильтр пневмолинии
G
Шланг всасывания жидкости
H
Подача жидкости
J
Клапан слива жидкости (установка обязательна)
K
Запорный клапан для жидкости
L
Шланг для жидкости
R
Впускное отверстие для жидкости
с резьбой 1,5 npt(f)
S
Выпускное отверстие для жидкости
с резьбой 1,5 npt(f)
Y
Провод заземления (установка
обязательна, см. стр. 5, где приведены
инструкции по установке)

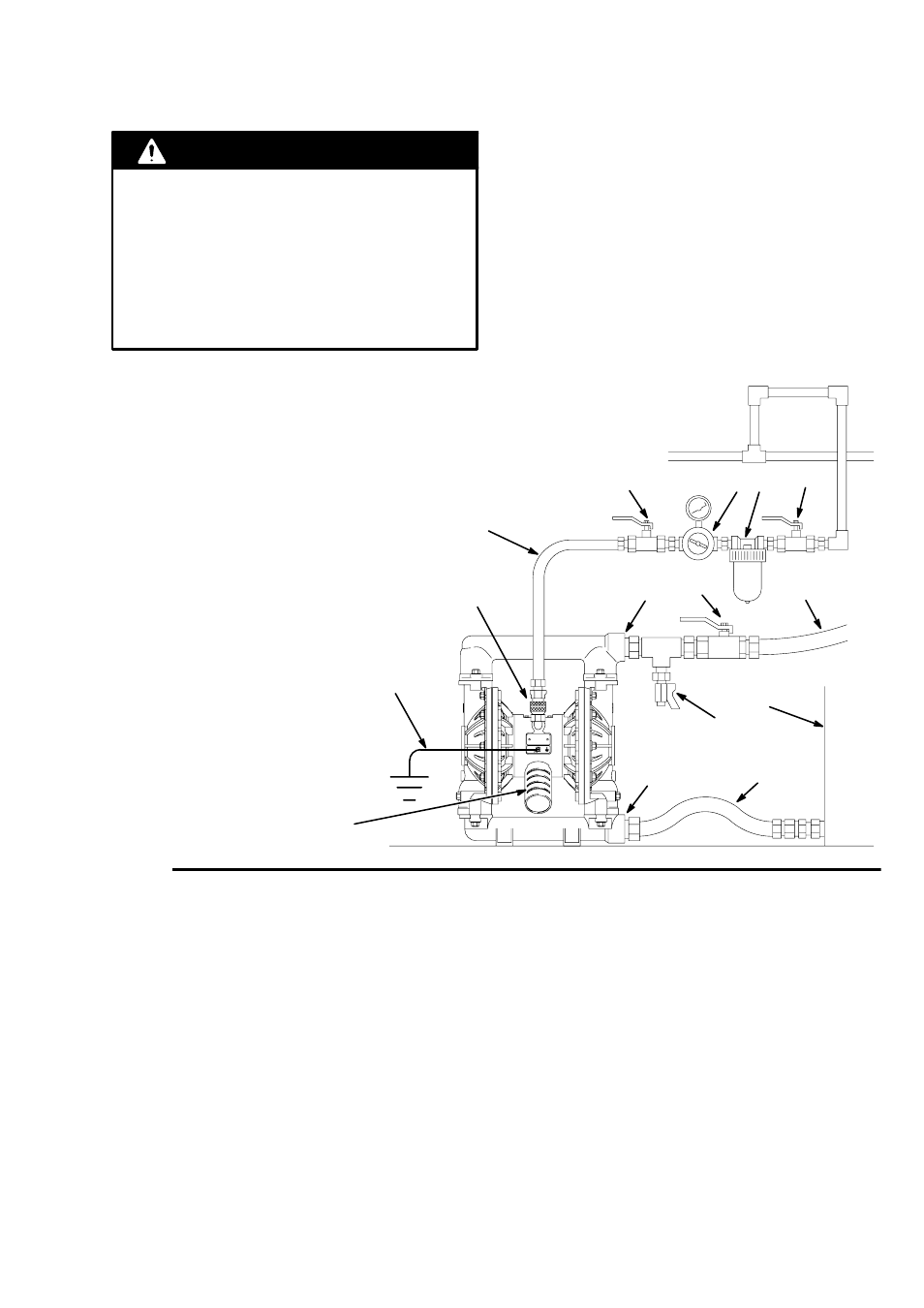

Рис. 2
ТИПОВАЯ УСТАНОВКА ОБОРУДОВАНИЯ НА ПОЛУ
Y
J
F
B
E
C
A
D
K
L
G
H
R
S
03265B
Глушитель отсутствует
в модели № 253485
