Обслуживание
03277
Рис. 13
1
3
2
25
23
22
1
19
15
12
16
H
M
Вставьте подшипники коническим концом вперед.
Подшипники с прессовой посадкой должны
быть на одном уровне с поверхностью
центрального корпуса (1).
Нанесите материал Loctite r средней прочности
(синего цвета) или эквивалентный. Затяните с
усилием 15–17 Н Sм (130–150 дюймо‐фунтов).

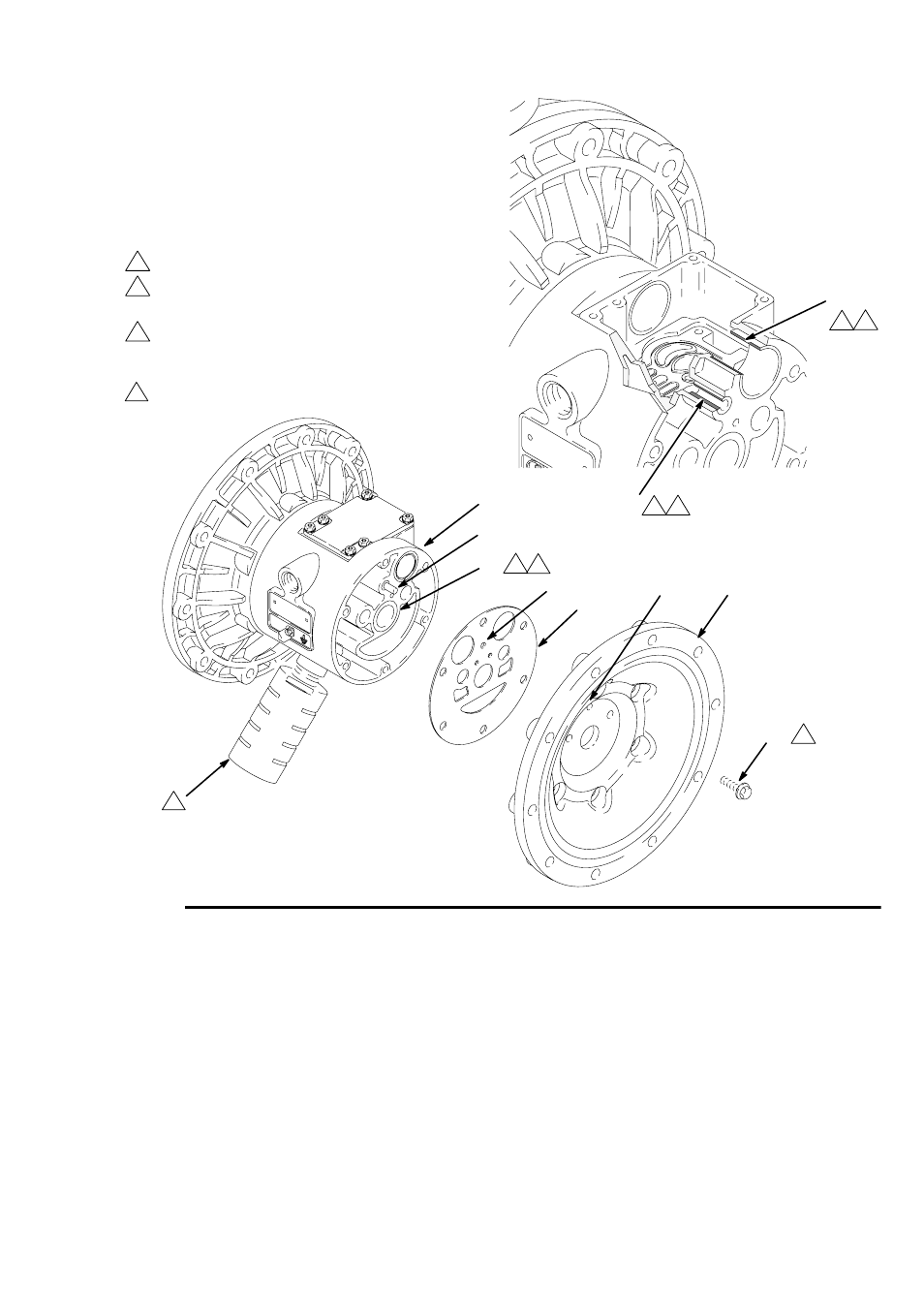

Подробная схема подшипников
воздушного клапана
1
1
1
2
2
2
3
03278B
4 Глушитель отсутствует в модели № 253485.
4
