17
17 3A2984
Обслуживание
Ремонт мембраны
Необходимые инструменты
D Динамометрический гаечный ключ.
D Торцевой ключ на 13 мм.
D Торцевой ключ на 15 мм (алюминиевые
модели) или торцевой ключ на 25,4 мм
(1", модели из нержавеющей стали).
D Гаечный ключ с открытым зевом на 19 мм.
D Съемник уплотнительных колец.
D Смазка на литиевой основе.
Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для
ремонта секции жидкости. Для того чтобы
заказать соответствующий комплект для
используемого насоса, см. стр. 23. Детали,
входящие в комплект, отмечены звездочкой
(пример: 401*). Для получения оптимальных
результатов используйте все входящие в
комплект детали.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 10 всякий раз,
когда в руководстве содержится
уведомление о необходимости снятия
давления.
1. Произведите снятие давления.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр. 16.
3. С помощью торцевого ключа на 13 мм
выкрутите винты (106 и 112), крепящие
крышки секции жидкости (101) к крышкам
воздушной секции (23). Снимите крышки
(101) секции жидкости с насоса. См. рис. 11.
4. Ослабьте затяжку, но не выкручивайте
полностью болты вала мембраны (107),
используя для обоих болтов торцевой ключ
на 15 мм (25,4 мм (1") для моделей из
нержавеющей стали). ПРИМЕЧАНИЕ. Это
действие не касается насосов с литыми
мембранами.

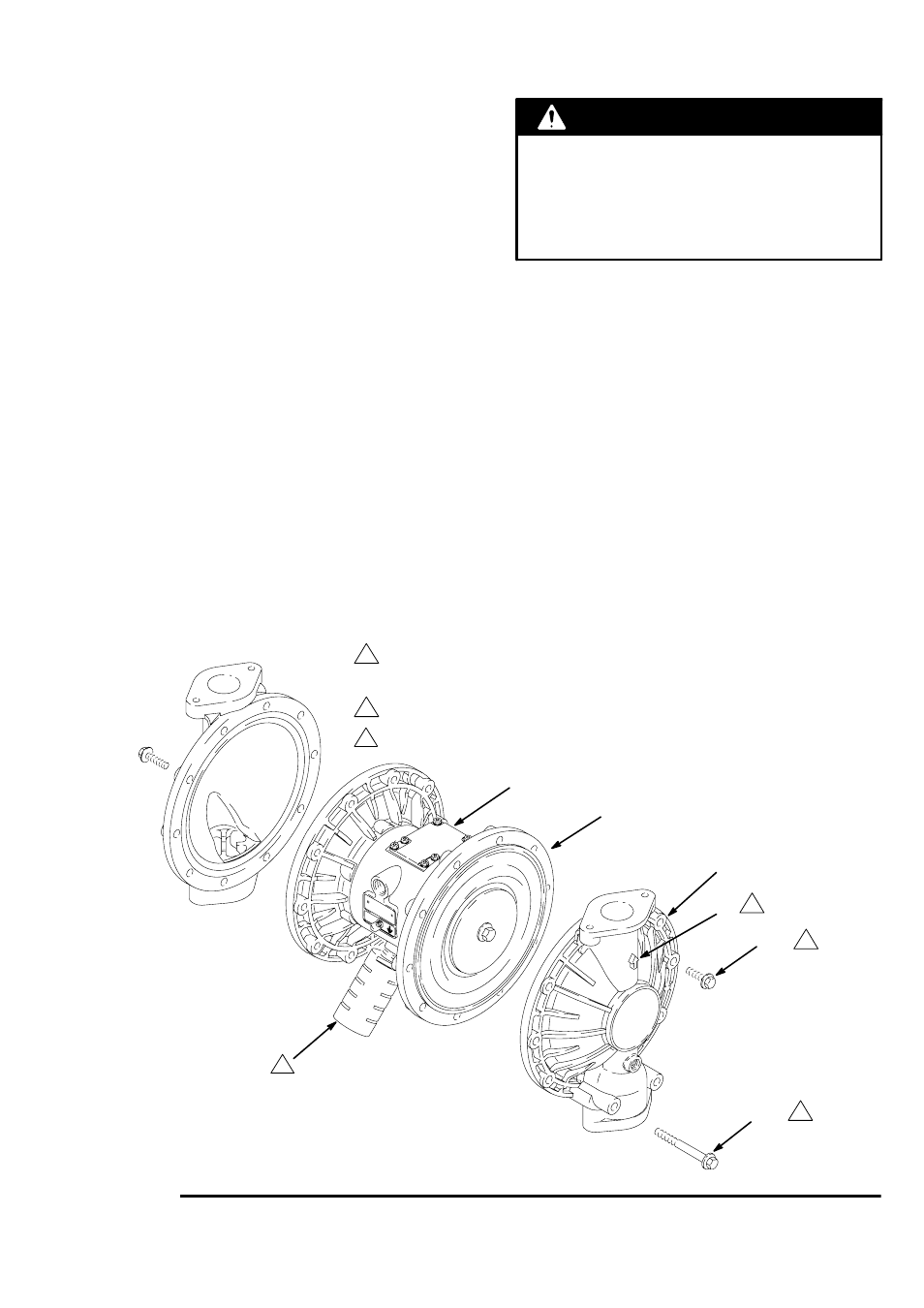

Рис. 11
1
2
23
101
A 2
B
Стрелка (A) должна указывать в сторону воздушного клапана (B).
Нанесите на резьбу материал Loctite r средней прочности (синего цвета) или
эквивалентный. Затяните с усилием 22–25 Н Sм (190–220 дюймо‐фунтов). См.
раздел «Последовательность затяжки», стр. 28.
1 106
112 1
03273C
3
Глушитель отсутствует в модели № 253485.
3
