Установка
Общие сведения
D Представленную на рис. 2 типовую схему
установки можно использовать только как
руководство для выбора и установки
компонентов системы. Обращайтесь к
дистрибьютору компании Graco за
поддержкой в разработке системы,
отвечающей вашим требованиям.
D Всегда используйте оригинальные детали и
принадлежности от компании Graco. См.
спецификацию продукта 305646.
D Справочные номера и буквы в скобках отно-
сятся к указаниям на рисунках и в списках
деталей, которые приводятся на стр. 25–24.
D Поднимайте насос, крепко взявшись за
выпускной коллектор (1). См. рис. 3 на
стр. 8.
ОПАСНОСТЬ ТОКСИЧНЫХ
ЖИДКОСТЕЙ
Опасные жидкости или ядовитые
пары могут стать причиной смерти
или серьезной травмы при попадании в глаза,
на кожу, при вдыхании или проглатывании.
1. Прочтите раздел «ОПАСНОСТЬ
ТОКСИЧНЫХ ЖИДКОСТЕЙ» на стр. 4.
2. Используйте жидкости и растворители,
совместимые со смачиваемыми частями
оборудования. См. раздел «Технические
данные» во всех руководствах к
оборудованию. Прочтите предупреж-
дения производителей жидкостей и
растворителей.
ПРЕДУПРЕЖДЕНИЕ
Затяжка винтов перед первым
использованием
Перед использованием насоса впервые
проверьте и подтяните все наружные крепежные
элементы. См. раздел «Последовательность
затяжки», стр. 28. После первого дня работы
подтяните крепежные элементы. Хотя
интенсивность эксплуатации насоса может
различаться, общей рекомендацией является
подтяжка крепежных элементов через каждые
два месяца.
Заземление
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Насос должен быть заземлен. Перед
эксплуатацией насоса заземлите
систему, как описано ниже. Прочтите
также раздел «ОПАСНОСТЬ
ПОЖАРА И ВЗРЫВА» на стр. 4.
ПРЕДУПРЕЖДЕНИЕ
Во избежание искрения заземлите насос и
остальное оборудование, используемое или
находящееся в зоне перекачивания жидкости.
Изучите местные электротехнические правила и
нормы, содержащие детальные инструкции по
заземлению соответствующего оборудования в
данном регионе.
Заземлите все указанное
оборудование.
D Насос. Подсоедините провод и зажим
заземления согласно рис. 1. Ослабьте винт
(W) заземления. Вставьте один конец
провода (Y) заземления, сечение которого
должно составлять не менее 1,5 мм
@ (12 ga),
за винт заземления и надежно затяните винт.
Подсоедините конец заземляющего провода с
зажимом к фактическому грунтовому
заземлению. Заказывайте деталь № 222011
(провод заземления и зажим).

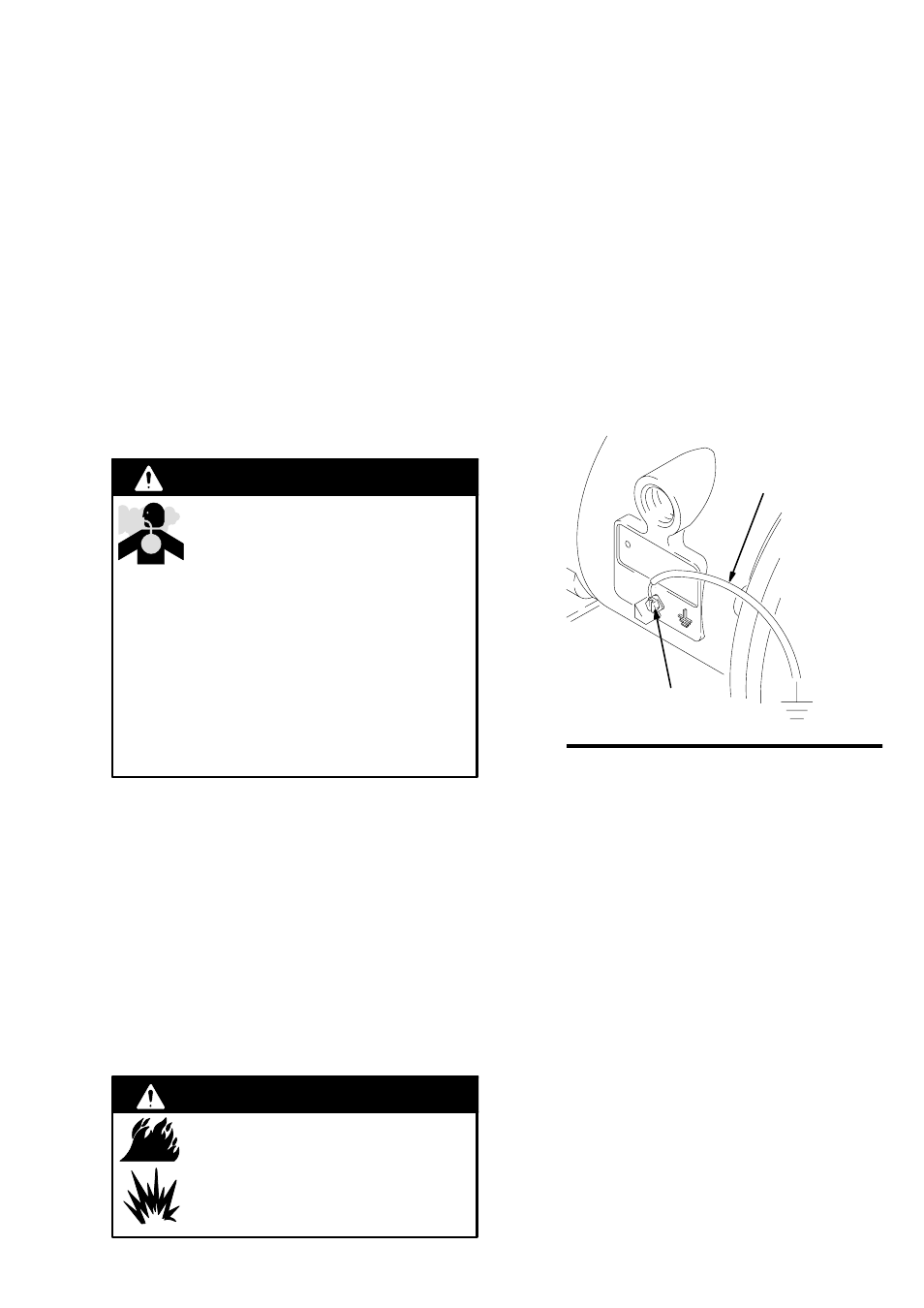

Рис. 1
Y
W
02646B
D Шланги для воздуха и жидкости. Используйте
только заземленные шланги. Для обеспече-
ния надежности заземления совокупная
длина используемых шлангов должна
составлять не более 150 м (500 футов).
D Воздушный компрессор. Следуйте
рекомендациям производителя.
D Все емкости для растворителя,
используемого при промывке. Выполняйте
местные нормы и правила. Пользуйтесь
только металлическими токопроводящими
емкостями. Не ставьте емкость на не
проводящую ток поверхность, например на
бумагу или картон, так как это нарушит
целостность заземления.
D Контейнер для подачи жидкости. Выполняйте
местные нормы и правила.
