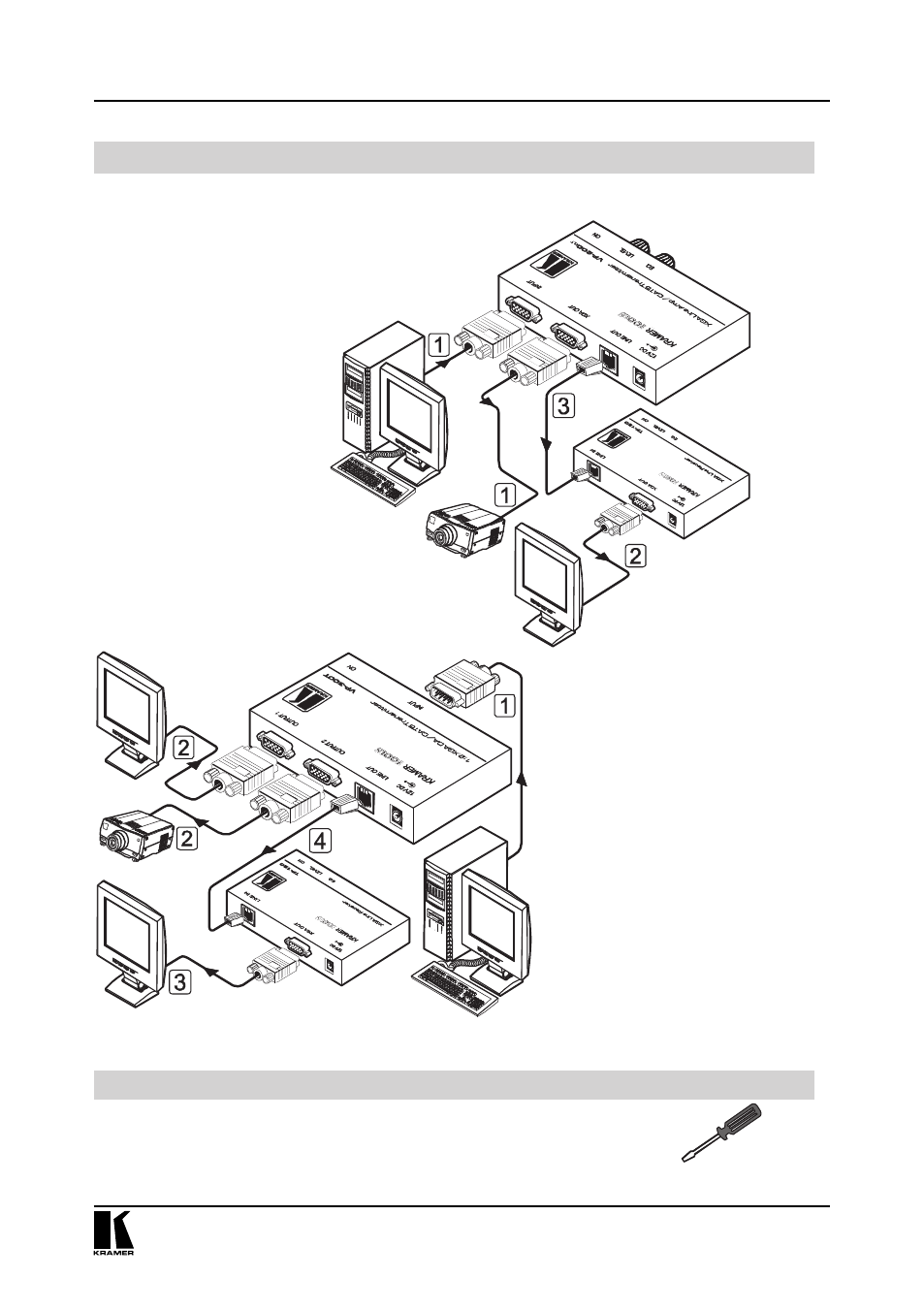

Начало работы
1. VP-300T: подключите источник
видеосигнала
2. VP-300T: Подключите местные
приемники видеосигнала 1 и 2
3. TP-120: подключите приемник
сигнала
4. Соедините VP-300T и TP-120
кабелем на витой паре
1. VP-200XLT: подключите источник и
местный приемник сигнала
2. TP-120: подключите приемник сигнала
3. Соедините VP-200XLT и TP-120 кабелем
на витой паре
Шаг 2: включите питание
Шаг 1: подключите приемники и источники сигнала
VP-200XLT и VP-300T
При необходимости:
• отрегулируйте компенсацию АЧХ кабеля и уровень сигнала
• установите полярность синхроимпульсов
VP-200XLT
TP-120
Источник
компьютерного
графического
сигнала
Проектор
Дисплей
Длинный кабель
на витой паре
TP-120
VP-300T
Источник
компьютерного
графического
сигнала
Проектор
Дисплей
Дисплей
