13
имеет полосу пропускания 440 МГц, гарантирующую отсутствие иска-
•
жений при работе с сигналом самых высоких разрешений
позволяет передавать видеосигнал на расстояние более 100 метров по
•
кабелю на неэкранированной витой паре
питается от сети переменного тока и выполнен в корпусе шириной в
•
половину стандартного 19-дюймового конструктива.
Расположение органов управления на передней и задней панелях VP-5T
показано на рис. 4, их назначение описано в табл. 4.

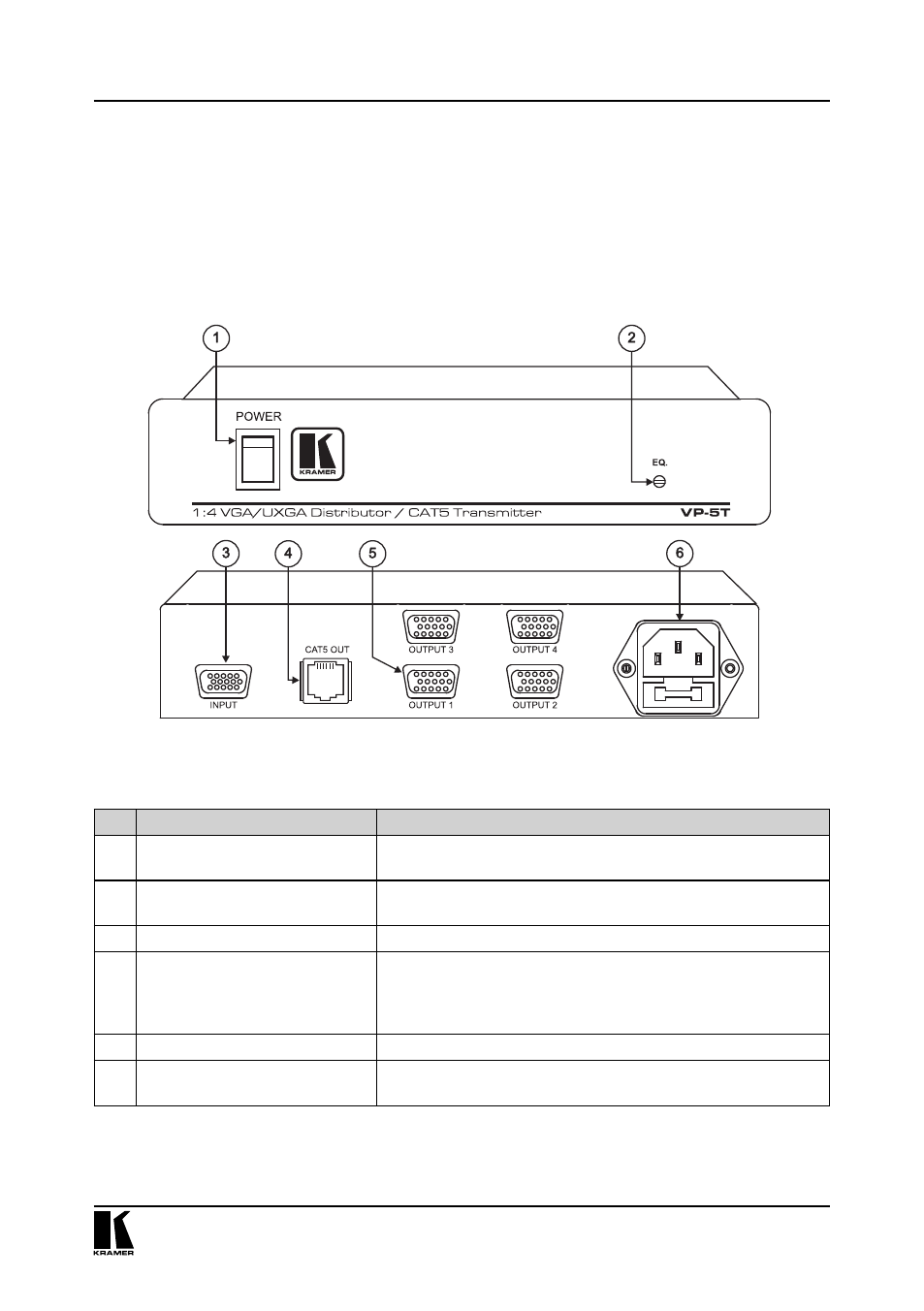

Рис. 4. Усилитель-распределитель 1:4 UXGA и кабельный передатчик VP-5T
Таблица 4. Органы управления и разъемы VP-5T
№
Орган управления или разъем
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация
подачи питания
2
Подстроечный регулятор EQ.
Регулировка компенсации АЧХ видеотракта (выполняется с
помощью отвертки)
3
Разъем HD15F INPUT
Подключение источника сигнала XGA
4
Разъем RJ-45 CAT5 OUT
Выход передатчика на витую пару. Подключается к при-
емнику неэкранированным кабелем на витой паре пятой
категории с разъемами RJ-45 на концах (разводка в табл. 8
и на рис. 11)
5
Разъем HD15F OUTPUT
Подключение приемников сигнала XGA 1-4
6
Разъем сетевого шнура и дер-
жатель предохранителя FUSE
Подключение к сети переменного тока
Органы управления, расположенные на дне корпуса VP-5T и VP-5T(HD),
показаны на рис. 5, их назначение описано в табл. 5.
Усилители-распределители XGA 1:4 и кабельные передатчики VP-5T и VP-5T(HD)
