15

Кабельный приемник для витой пары и усилитель-распределитель XGA 1:5 VP-5R

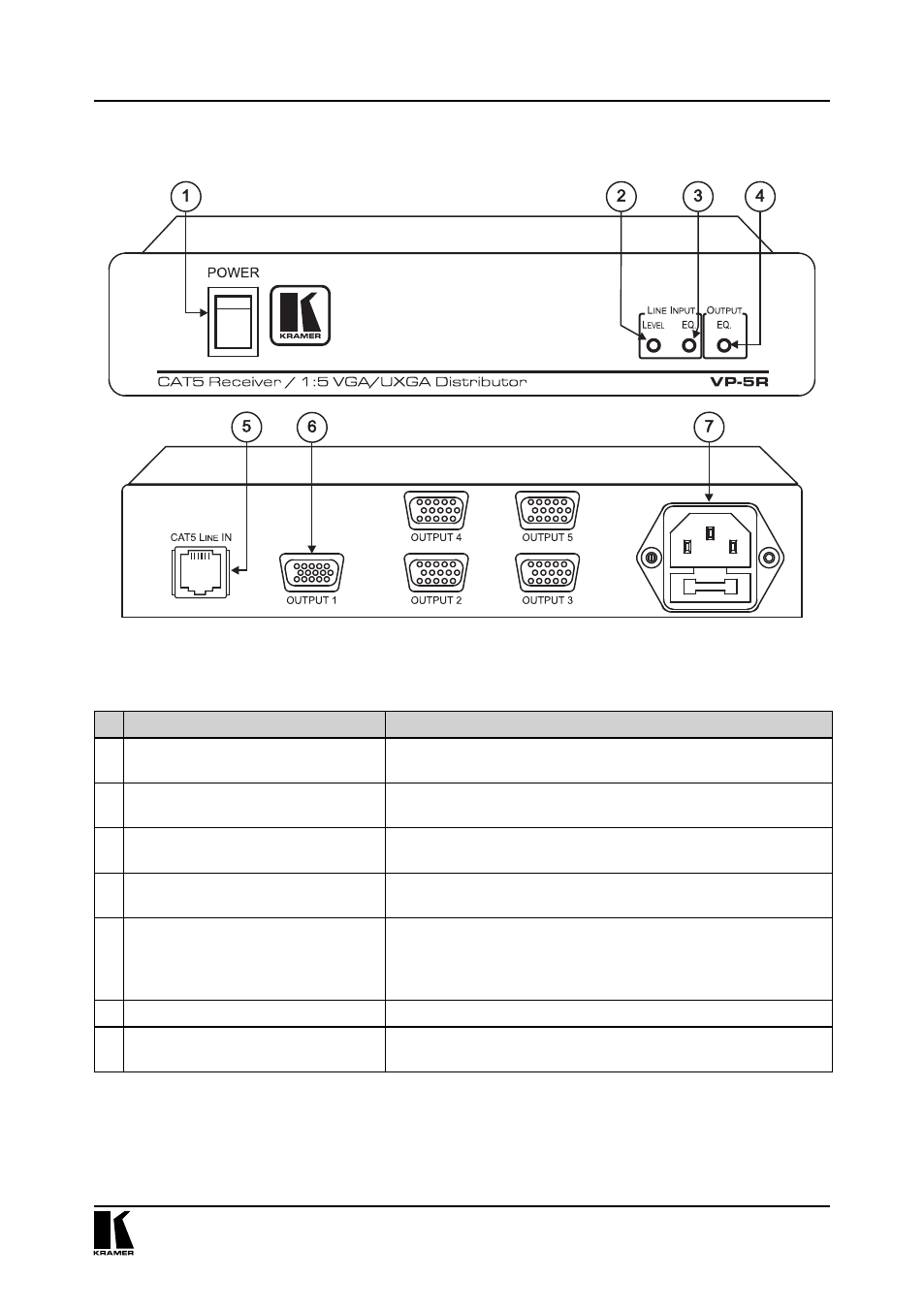

Органы управления, расположенные на передней и задней панелях VP-5R,
показаны на рис. 6, их назначение описано в табл. 6.

Рис. 6. Кабельный приемник для витой пары и усилитель-распределитель XGA 1:5 VP-5R

Таблица 6. Органы управления и разъемы VP-5R

Орган управления или разъем

Назначение

1

Выключатель POWER

Включение и выключение питания, световая индикация
подачи питания

2

Подстроечный регулятор LINE
INPUT LEVEL

Регулировка уровня входного видеосигнала (выполняется
с помощью отвертки через отверстие)

3

Подстроечный регулятор LINE
INPUT EQ.

Регулировка компенсации АЧХ входного кабеля

4

Подстроечный регулятор OUTPUT
EQ.

Регулировка компенсации АЧХ выходных кабелей

5

Разъем RJ-45 LINE IN

Вход передатчика на витую пару. Соединяется с передат-
чиком неэкранированным кабелем на витой паре пятой
категории с разъемами RJ-45 на концах (разводка в табл.
8 и на рис. 11)

6

Разъемы HD15F OUTPUT 1-5

Подключение приемников сигнала XGA 1-5

7

Разъем сетевого шнура и держа-
тель предохранителя FUSE

Подключение к сети переменного тока

Органы управления, расположенные на дне корпуса VP-5R, показаны на
рис. 7, их назначение описано в табл. 7.
