KRAMER ELECTRONICS, LTD.
20
Подключение источников и приемников сигналов к VP-5T и VP-5R
5. При необходимости на VP-5T:
отрегулируйте компенсацию АЧХ кабеля (выполняется с помощью
•
отвертки)
установите необходимое положение переключателей управления
•
идентификационным битом
[только в варианте
•
VP-5T(HD)] установите необходимую поляр-
ность синхроимпульсов переключателями H SYNC и V SYNC, рас-
положенными на дне корпуса. Нормальное положение переклю-
чателей — нижнее, соответствующее отрицательной полярности
строчных и кадровых синхроимпульсов.
6. При необходимости на VP-5R:
отрегулируйте уровень сигнала и величину компенсации АЧХ вход-
•
ного и выходных кабелей соответствующими подстроечными регу-
ляторами (с помощью отвертки)
установите необходимую полярность синхроимпульсов переключате-
•
лями V SYNC и H SYNC, расположенными на нижней панели прибора.
Нормальное положение переключателей — нижнее, соответствующее
отрицательной полярности строчных и кадровых синхроимпульсов.

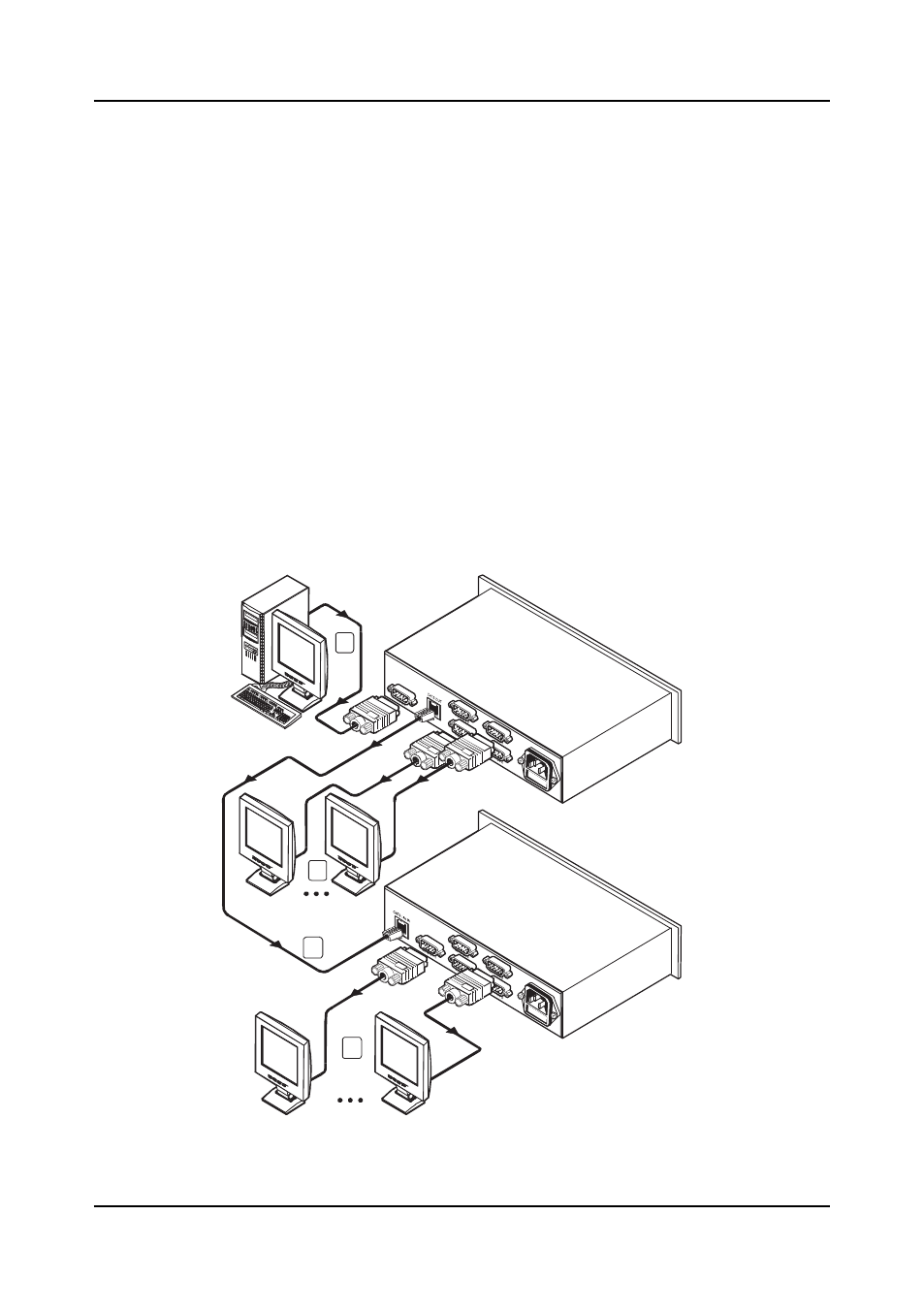

Рис. 10. Подключение источников и приемников сигналов к VP-5T и VP-5R
*Расположенный на расстоянии до 100 м
от источника компьютерного
графического сигнала
2
1
3
4
Источник
компьютерного
графического
сигнала
VP-5T
VP-5R*
Местный
дисплей 1
Местный
дисплей 4
Дисплей 1
Дисплей 5
Длинный кабель
на витой паре
