KRAMER ELECTRONICS, LTD.

14

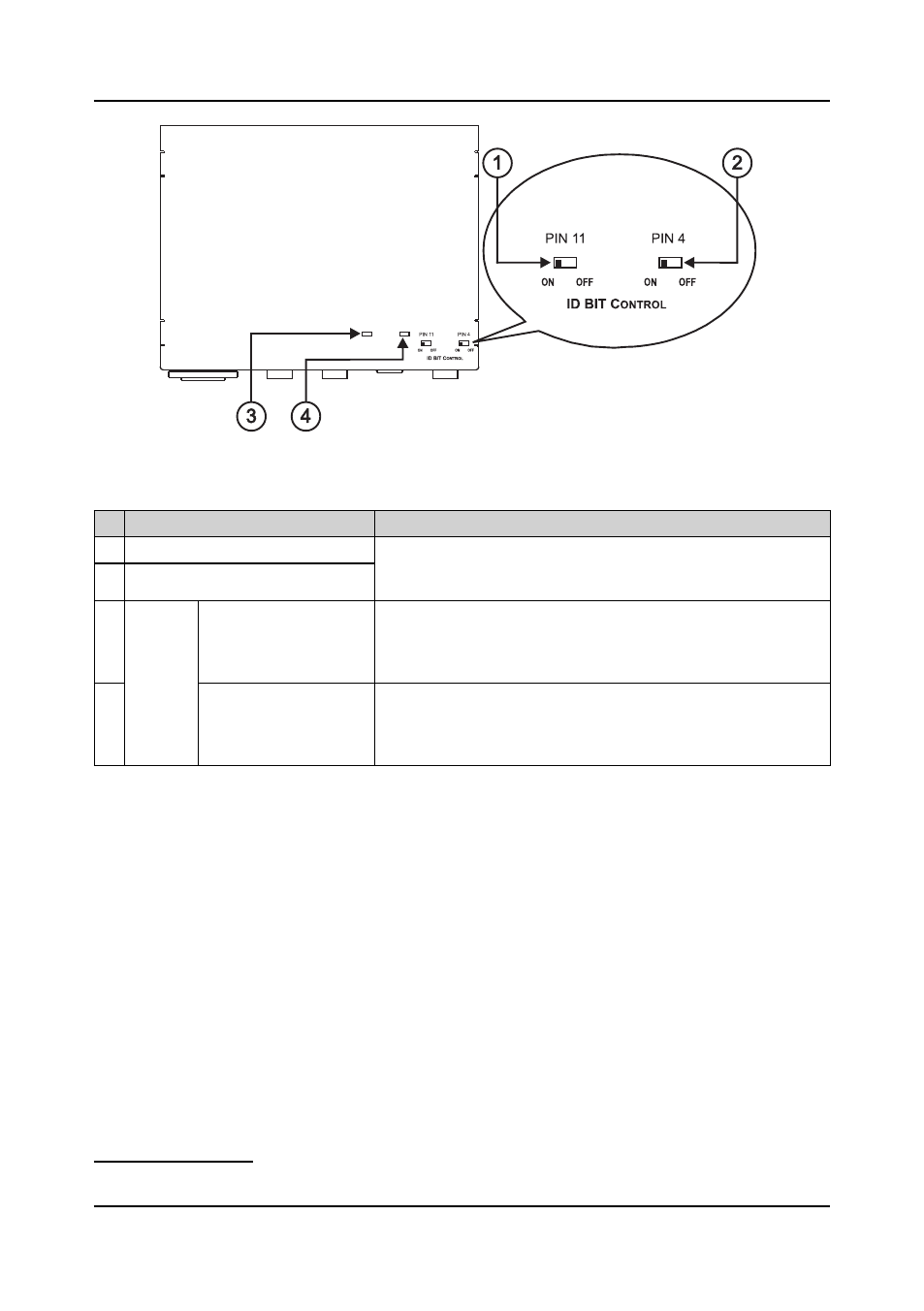

Рис. 5. Усилитель-распределитель 1:4 UXGA и кабельный передатчик VP-5T (вид снизу)

Таблица 5. Органы управления VP-5T, расположенные на дне корпуса

Орган управления или разъем

Назначение

1

Переключатель PIN 11 ID BIT

В правом положении (ON)

1

— включение выдачи идентифи-

кационного бита на контакты разъема 11 и 4 соответствен-
но, в левом (OFF) — выключение

2

Переключатель PIN 4 ID BIT

3

Только
в вари-
анте HD

Переключатель VS

Управление полярностью строчных синхроимпульсов: в
левом положении инверсия полярности выходных синхро-
импульсов, в правом положении передача синхроимпульсов
без изменений (стандартное состояние)

4

Переключатель HS

Управление полярностью кадровых синхроимпульсов: в
левом положении инверсия полярности выходных синхро-
импульсов, в правом положении передача синхроимпульсов
без изменений (стандартное состояние)

7 КАБЕЛЬНЫЙ ПРИЕМНИК ДЛЯ

ВИТОЙ ПАРЫ И УСИЛИТЕЛЬ-
РАСПРЕДЕЛИТЕЛЬ XGA 1:5 VP-5R

Kramer VP-5R распределяет на пять идентичных выходов с разъемами
HD15 сигналы компьютерной графики (XGA), получаемые по кабелю на
неэкранированной витой паре. В частности, VP-5R:

имеет на передней панели регуляторы уровня входного сигнала и ком-

пенсации АЧХ кабеля по входу и выходам
питается от сети переменного тока

выполнен в корпусе шириной в половину стандартного 19-дюймового

конструктива.

Усилители-распределители XGA 1:4 и кабельные передатчики VP-5T и VP-5T(HD)

Увеличенный фрагмент

1

Нормальное положение. Разрешает ноутбуку выдавать сигнал VGA на внешний монитор.
