11

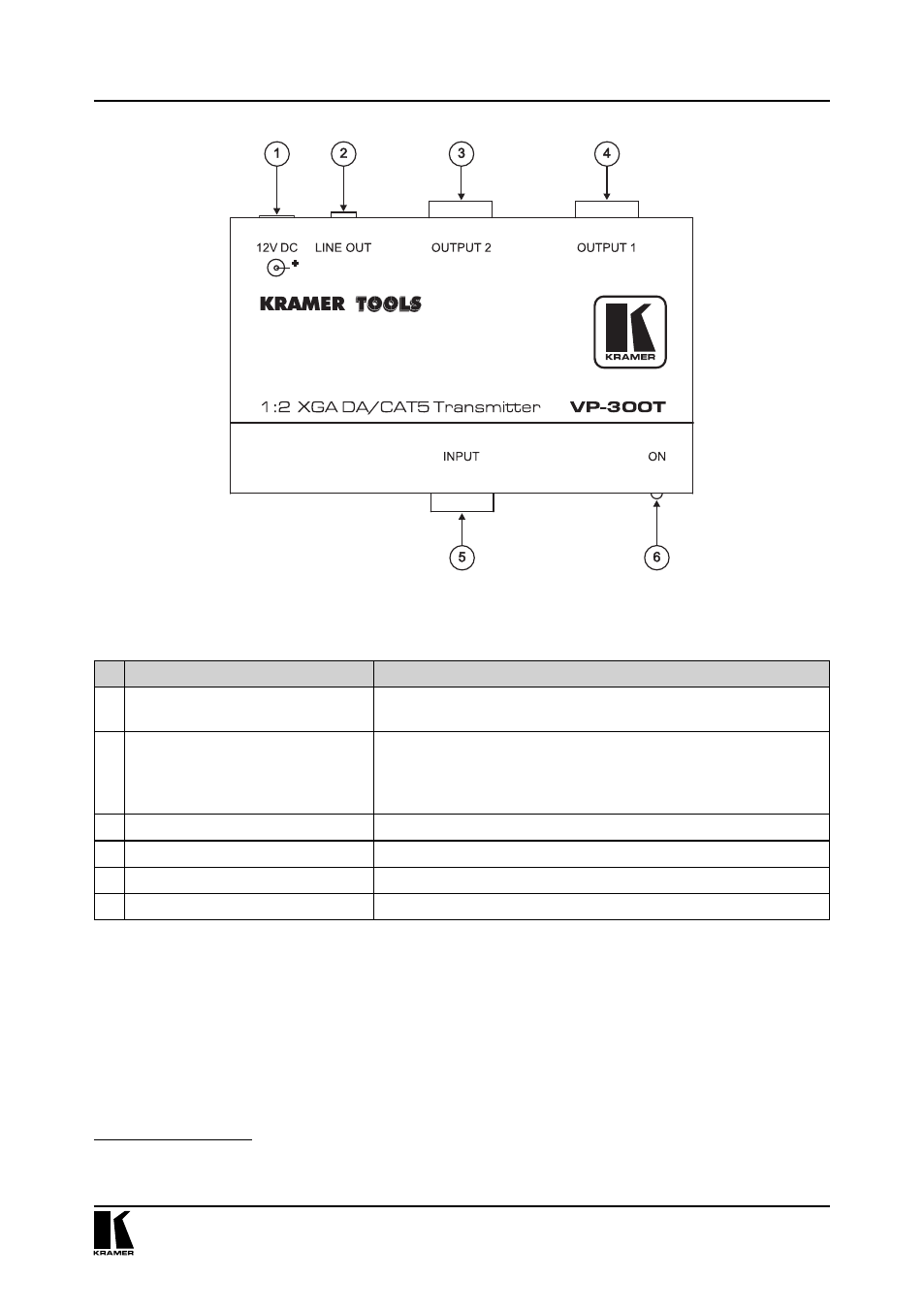

Рис. 2. Усилитель-распределитель 1:2 и кабельный передатчик VP-300T (вид сверху)
Таблица 2. Органы управления VP-300T
№
Орган управления или разъем
Назначение
1
Разъем 12V DC
Подключение источника питания (постоянное напряжение
12 В)
2
Разъем RJ-45 LINE OUT
Выход передатчика на витую пару. Подключается к при-
емнику
1
неэкранированным кабелем на витой паре пятой
категории с разъемами RJ-45 на концах (разводка в табл. 8
и на рис. 11)
3
Разъем HD15F OUTPUT 2
Подключение приемника сигнала XGA №2
4
Разъем HD15F OUTPUT 1
Подключение приемника сигнала XGA №1
5
Разъем HD15F XGA INPUT
Подключение источника сигнала XGA
6
Светодиод ON
Индикация подачи напряжения питания
Органы управления, расположенные на дне корпуса VP-300T, показаны на
рис. 3, их назначение описано в табл. 3.
Усилитель-распределитель XGA 1:2 и кабельный передатчик VP-300T
1
Могут быть использованы приемники PT-110, PT-120, TP-120, WP-110. Руководства по эксплуатации
к этим приборам можно получить с сайта http://www.kramerelectronics.com.
