21
Подключение источников и приемников сигналов к VP-5T и VP-5R
10.1 Кабель связи между передатчиком и приемником
В табл. 8 и на рис. 11 показана разводка соединительного кабеля (неэкра-
нированная витая пара пятой категории) на разъемы RJ-45.
Таблица 8. Разводка соединительного кабеля
(для обоих концов кабеля используется один
из вариантов)

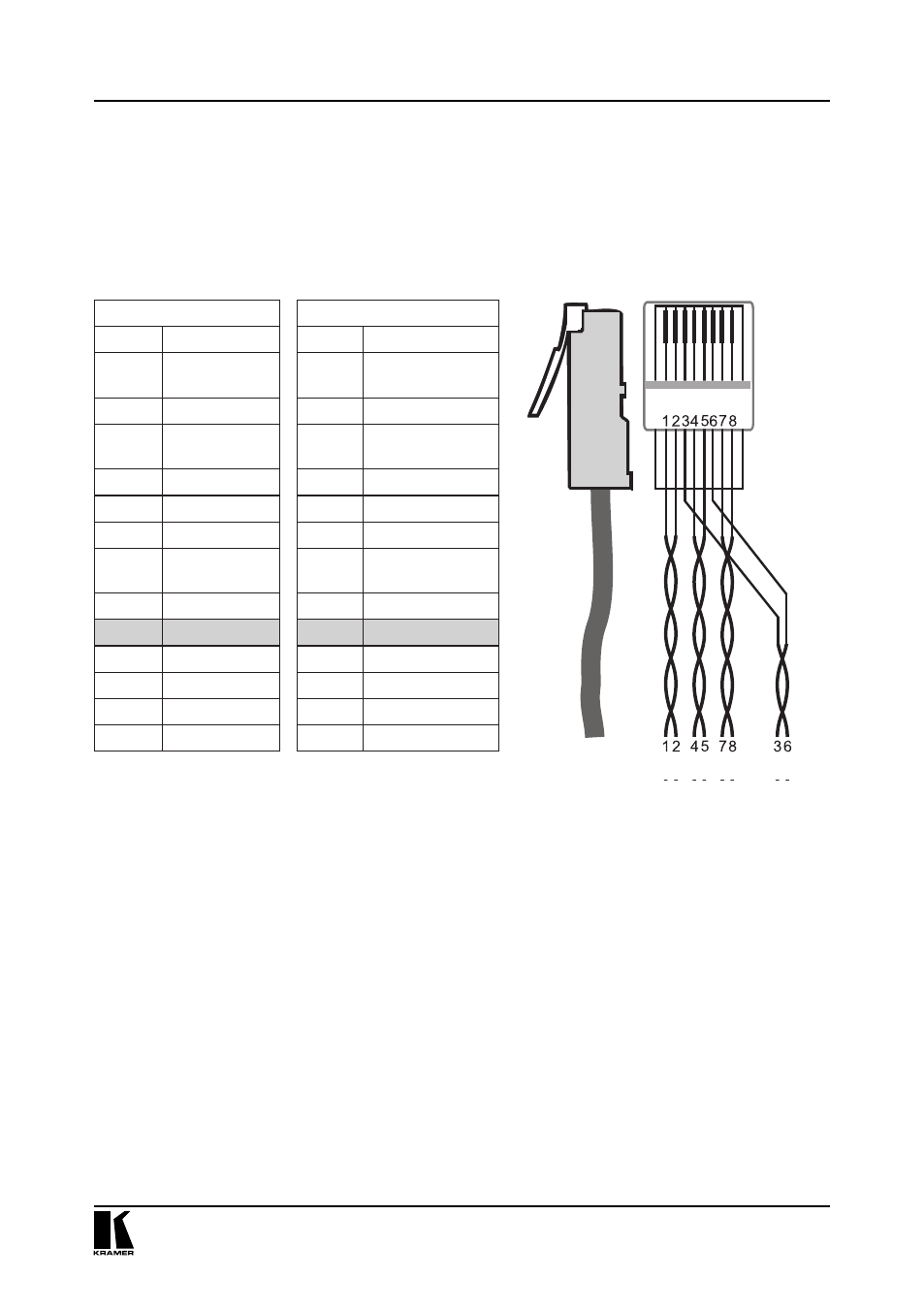

Рис. 11. Разводка соединительного
кабеля
EIA/TIA 568A
EIA/TIA 568B
Вывод
Цвет провода
Вывод
Цвет провода
1
Зеленый c
белым
1
Оранжевый с
белым
2
Зеленый
2
Оранжевый
3
Оранжевый с
белым
3
Зеленый с белым
4
Синий
4
Синий
5
Синий с белым
5
Синий с белым
6
Оранжевый
6
Зеленый
7
Коричневый с
белым
7
Коричневый с
белым
8
Коричневый
8
Коричневый
Пара 1 4 и 5
Пара 1 4 и 5
Пара 2 3 и 6
Пара 2 1 и 2
Пара 3 1 и 2
Пара 3 3 и 6
Пара 4 7 и 8
Пара 4 7 и 8
