Подключение источников и приемников сигналов к VP-5T и VP-5R

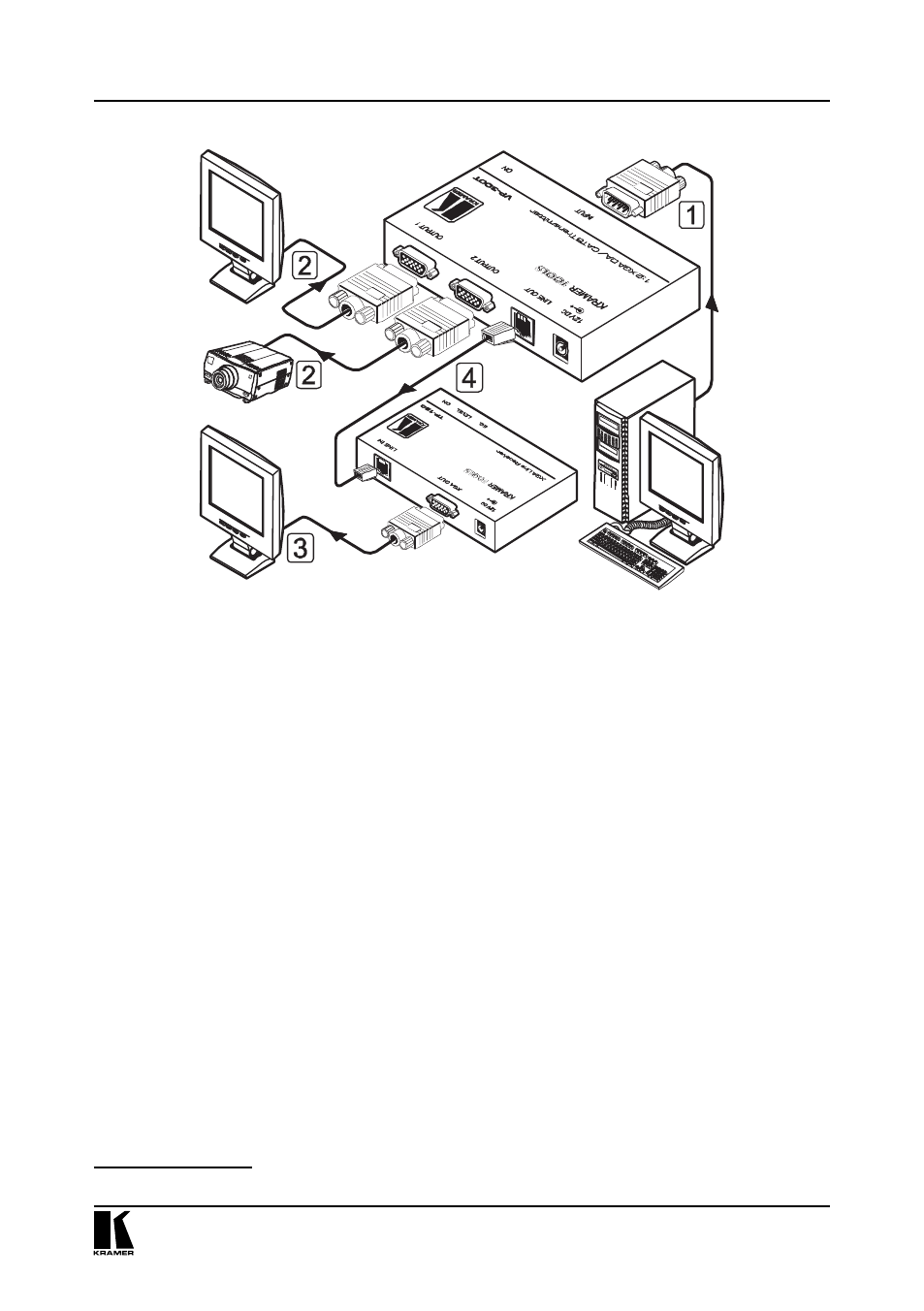

Рис. 9. Подключение источника и приемников сигнала к VP-300T
10 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ И
ПРИЕМНИКОВ СИГНАЛОВ К VP-5T
И VP-5R
Передатчик VP-5T и приемник VP-5R можно использовать для построения
системы передачи видеосигнала XGA на большое расстояние по кабелю на
витой паре. Пример такой системы показан на рис. 10.
1. На VP-5T подключите источник компьютерного графического сигнала
(например, компьютер) к разъему HD15F INPUT и до четырех местных
приемников (например, дисплеев) к разъемам HD15F OUTPUT 1-4.
2. На VP-5R подключите до пяти приемников сигнала (например, дис-
плеев) к разъемам HD15F OUTPUT 1-5. Неиспользуемые выходы
оставьте неподключенными.
3. Соедините разъемы RJ-45 LINE OUT на VP-5T и LINE IN на VP-5R кабе-
лем на неэкранированной витой паре длиной до 100 м, выполненным
в соответствии с разделом 10.1.
4. Подключите сетевые шнуры
1
к VP-5T и VP-5R (не показаны на рис. 10).
1
Рекомендуется использовать только сетевые шнуры, входящие в комплект поставки приборов.
TP-120
VP-300T
Источник
компьютерного
графического
сигнала
Проектор
Дисплей
Дисплей
