Подключение источника и приемников сигнала к VP-200XLT

2. Подключите приемник сигнала XGA (например, монитор) к разъему

HD15F XGA OUT кабельного приемника TP-120.

3. Соедините разъемы RJ-45 LINE OUT на VP-200XLT и LINE IN на при-

емнике TP-120 кабелем на неэкранированной витой паре длиной до
100 м, выполненным в соответствии с разделом 10.1.

4. Подключите выход источника питания к разъему питания 12V DC

VP-200XLT, а источник питания вставьте в розетку электросети. Анало-
гично подайте питание на TP-120.

5. При необходимости вращением регуляторов на VP-200XLT установите

нужные:

уровень выходного видеосигнала

величину компенсации АЧХ кабеля.

6. При необходимости выполните настройку TP-120:

поворачивая отверткой подстроечные регуляторы, установите тре-

буемые уровень сигнала и величину компенсации АЧХ кабеля
установите необходимую полярность строчных и кадровых синхро-

импульсов переключателями H SYNC и V SYNC, расположенными
на нижней панели прибора

1

.

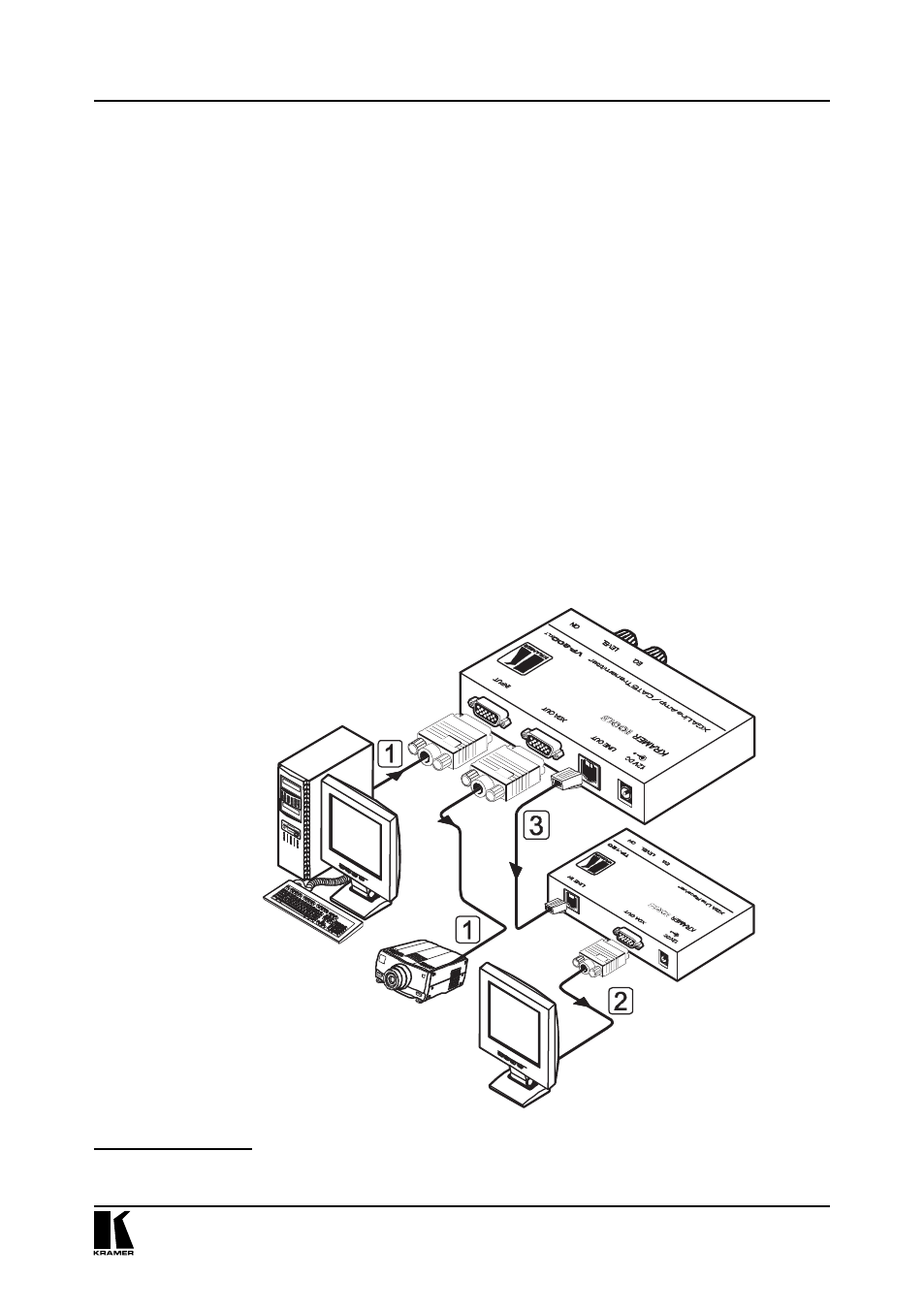

Рис. 8. Подключение источника и приемников сигнала к VP-200XLT

1

Нормальное положение обоих переключателей — нижнее, соответствует прохождению синхроим-

пульсов без изменения полярности.

VP-200XLT

TP-120

Источник

компьютерного

графического

сигнала

Проектор

Дисплей

Длинный кабель

на витой паре
