ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

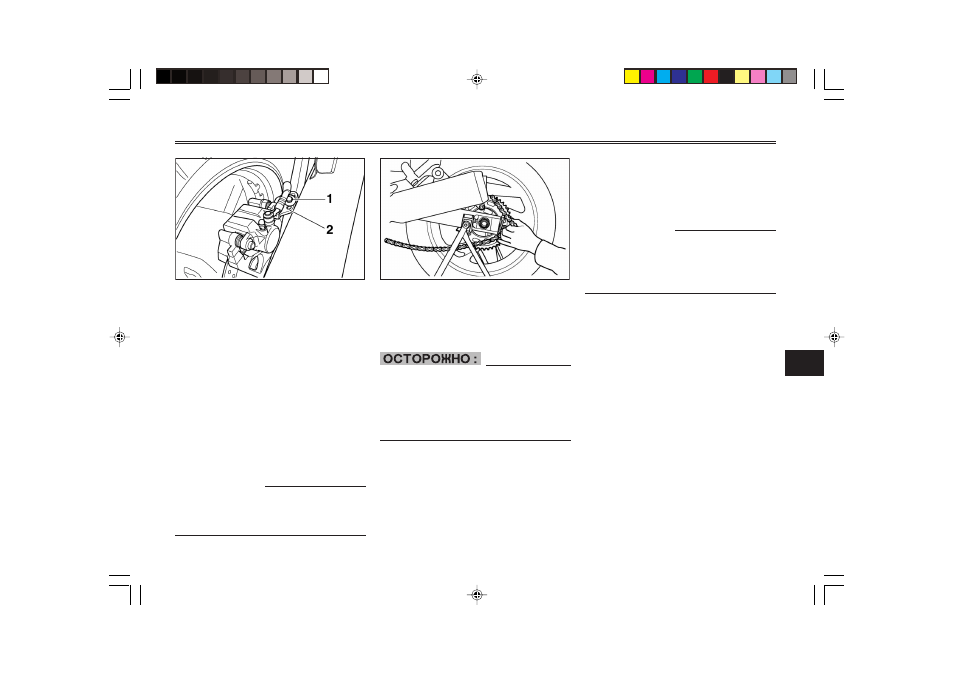

1. Болт
2. Кронштейн тормозной скобы
4. Отверните гайку оси.
5. Ослабьте контргайки на обо-
их концах качающегося рыча-
га.
6. Полностью заверните болты
регулировки натяжения при-
водной цепи в направлении a.
7. Продвиньте колесо вперед,
затяните болт крепления
кронштейна тормозной скобы,
а затем снимите приводную
цепь с задней звездочки.
ПРИМЕЧАНИЕ :
Для того, чтобы снять и устано-
вить заднее колесо, разнимать
приводную цепь не нужно.
8. Вытяните ось колеса наружу
и снимите колесо.
ECA00119
Не нажимайте на педаль тормо-
за после того, как было снято
колесо с тормозным диском, т. к.
при этом поршни тормозной ско-
бы будут выдавлены наружу.
EAU04456
Как установить заднее колесо
1. Установите колесо, вставив
ось колеса с правой стороны.
ПРИМЕЧАНИЕ :
Перед установкой колеса про-
верьте, разведены ли тормозные
колодки на достаточное рас-
стояние.
2. Наденьте приводную цепь на
заднюю звездочку.
3. Ослабьте болт крепления
кронштейна тормозной скобы.
4. Отрегулируйте натяжение
цепи. (Описание операции ре-
гулировки натяжения приве-
дено на стр. 6-30.)
5. Наверните гайку оси, а затем
опустите заднее колесо на
землю.
6. Затяните гайку оси и болт
крепления кронштейна тор-
мозной скобы с требуемым
моментом.
