ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

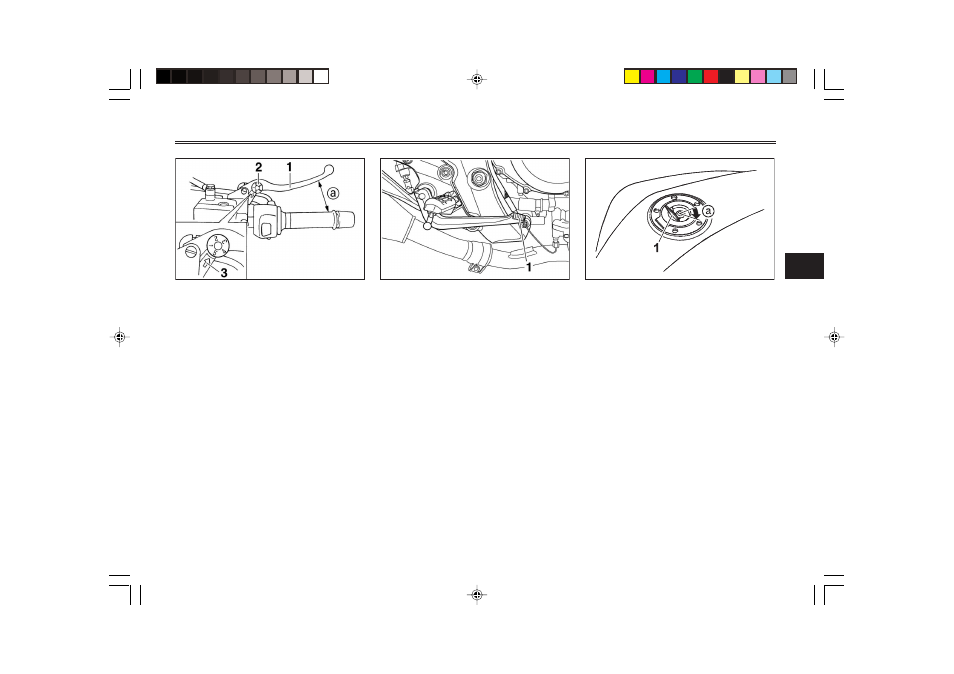

1. Рычаг тормоза
2. Шкала регулятора положения рычага тормоза
3. Значок стрелки
a. Расстояние между рычагом тормоза и руко-
яткой руля
EAU00161
Рычаг тормоза
Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг тормоза к рукоят-
ке.
Рычаг тормоза оборудован шка-
лой регулировки положения. Для
того, чтобы отрегулировать рас-
стояние между рычагом тормо-
за и рукояткой руля, оттягивая
рычаг от рукоятки, вращайте
шкалу регулировки. Следите за
тем, чтобы соответствующая по-
зиция регулировочной шкалы
находилась напротив значка
стрелки на рычаге тормоза.
1. Педаль тормоза
EAU00162
Педаль тормоза
Педаль тормоза расположена на
правой стороне мотоцикла. Для
того, чтобы включить задний
тормоз нажмите на педаль тор-
моза.
1. Щиток замка крышки топливного бака
a. Отпирание
EAU03232
Крышка топливного бака
Как открыть крышку топливного
бака
Откройте щиток замка крышки
топливного бака, вставьте ключ
в замок и поверните его на 1/8
оборота по часовой стрелке. За-
мок отпирается и крышку топ-
ливного бака можно открыть.
Как закрыть крышку топливного
бака
1. Установите крышку с клю-
чом, вставленным в замок, на
место.
