6-6
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

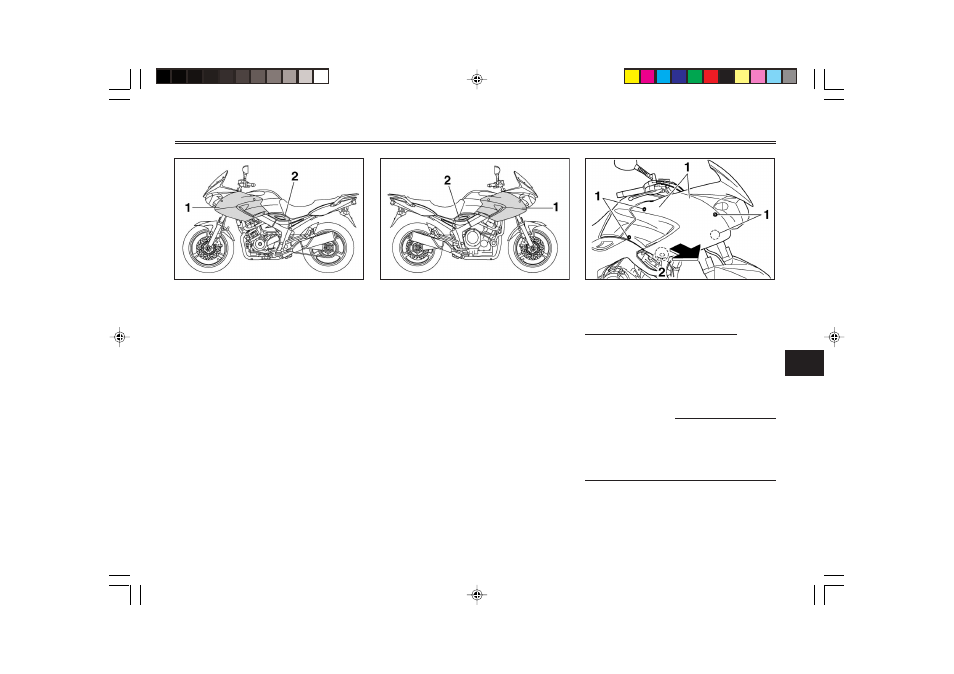

1. Щиток А
2. Панель А
EAU01139
Снятие и установка щитков и
панелей
Показанные выше щитки и пане-
ли необхрдимо снимать при вы-
полнении некоторых оперций тех-
нического обслуживания, описа-
ния которых приведено в этой
главе. См. этот раздел каждый
раз при необходимости снятия и
установки какого-либо щитка
или панели.
1. Щиток B
2. Панель B
1. Винт (x6)
2. Быстродействующий пистон
EAU04937
Щитки А и В
Как снять один из щитков
Выверните винты крепления щит-
ка и извлеките быстродействую-
щий пистон, а затем вытяните
щиток, как показано на рисунке.
ПРИМЕЧАНИЕ :
Для того, чтобы извлечь быстро-
действующий пистон, утопите его
центральный стержень отверт-
кой, а затем вытяните пистон.
