ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

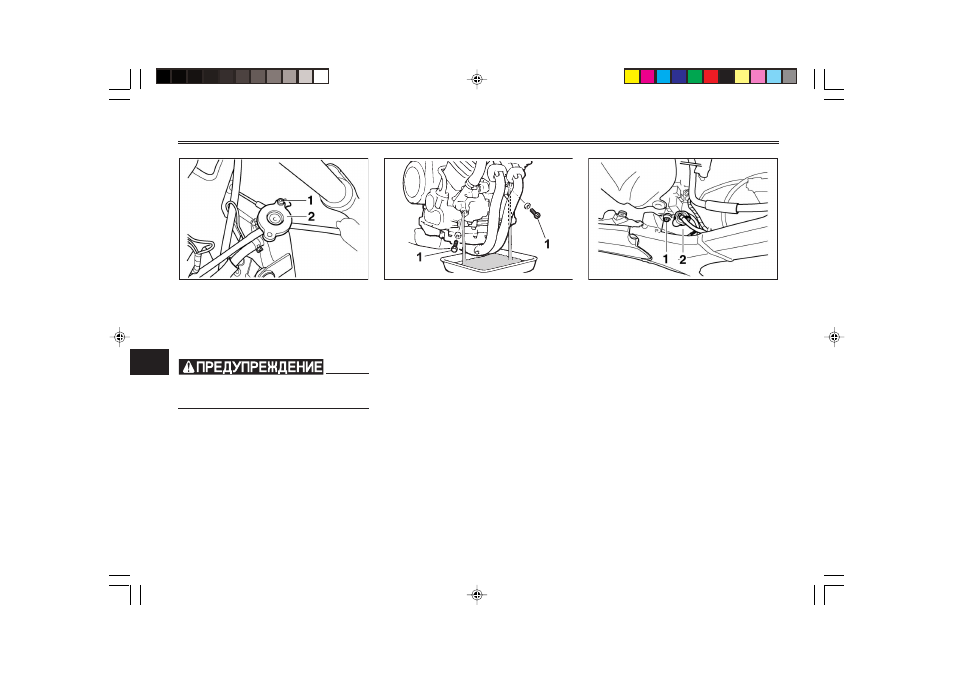

1. Болт крепления крышки радиатора
2. Крышка радиатора
6. Отверните болт крепления
крышки радиатора и снимите
крышку.
EW000067
Не снимайте крышку радиатора,
пока двигатель горячий.
1. Пробка отверстия для слива охлаждающей
жидкости (2 шт.)
7. Выверните пробки сливных
отверстий и слейте охлаждаю-
щую жидкость из системы ох-
лаждения.
1. Болт
2. Бачок с охлаждающей жидкостью
8. Выверните болт крепления
бачка с охлаждающей жидко-
стью.
9. Снимите бачок с мотоцикла,
подняв его вверх.
10. Вылейте остаток охлаждаю-
щей жидкости из бачка, от-
крыв его крышку и перевернув
вверх дном.
11. Установите бачок для охла-
ждающей жидкости на место
и закрепите его болтом.
12. После того, как вся охлаждаю-
щая жидкость будет слита,
тщательно промойте систему
охлаждения чистой водопро-
водной водой.
