Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 96
6-45
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
Моменты затяжки:
Ось колеса:
72 Н.м (7,2 кгс.м)
Стяжной болт оси передне-
го колеса:
20 Н.м (2,0 кгс.м)
Болт тормозной скобы:
40 Н.м (4,0 кгс.м)
7. Сильно нажмите на руль не-
сколько раз и убедитесь в том,
что вилка работает нормаль-
но.

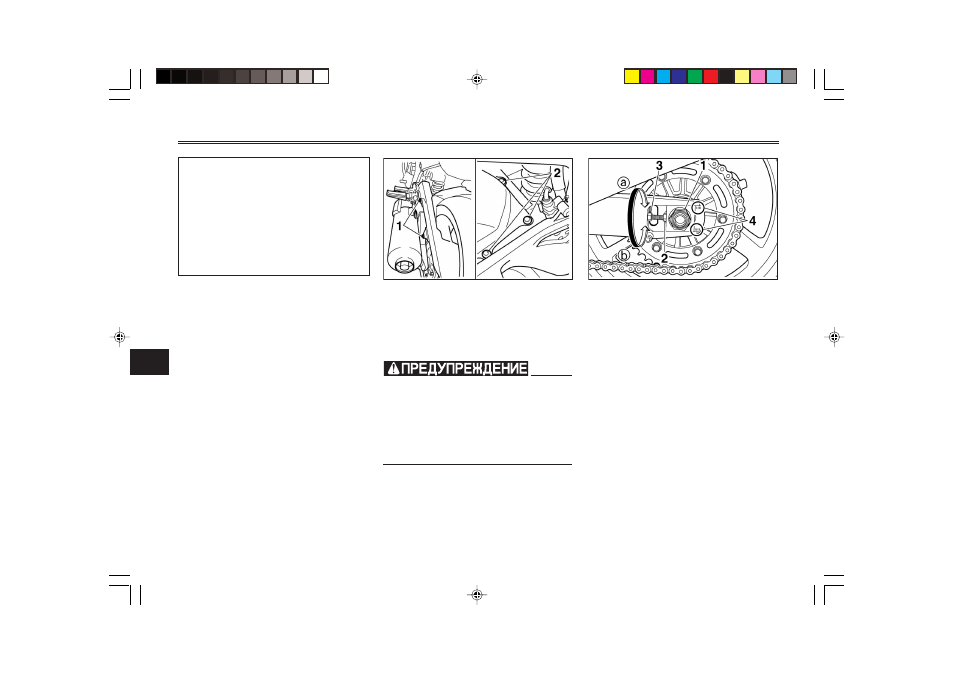

1. Болт (2 шт.)
2. Быстродействующий пистон (3 шт.)
EAU04455
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Снимите щиток цепи, вынув
быстродействующие пистоны
и вывернув болты.
1. Гайка оси
2. Болт регулировки натяжения приводной цепи
3. Контргайка
4. Метки совмещения
2. Ослабьте гайку оси и болт
крепления кронштейна тор-
мозной скобы.
3. Поднимите заднее колесо
над землей, как указано на
стр. 6-43.
