Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 77
6-26
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

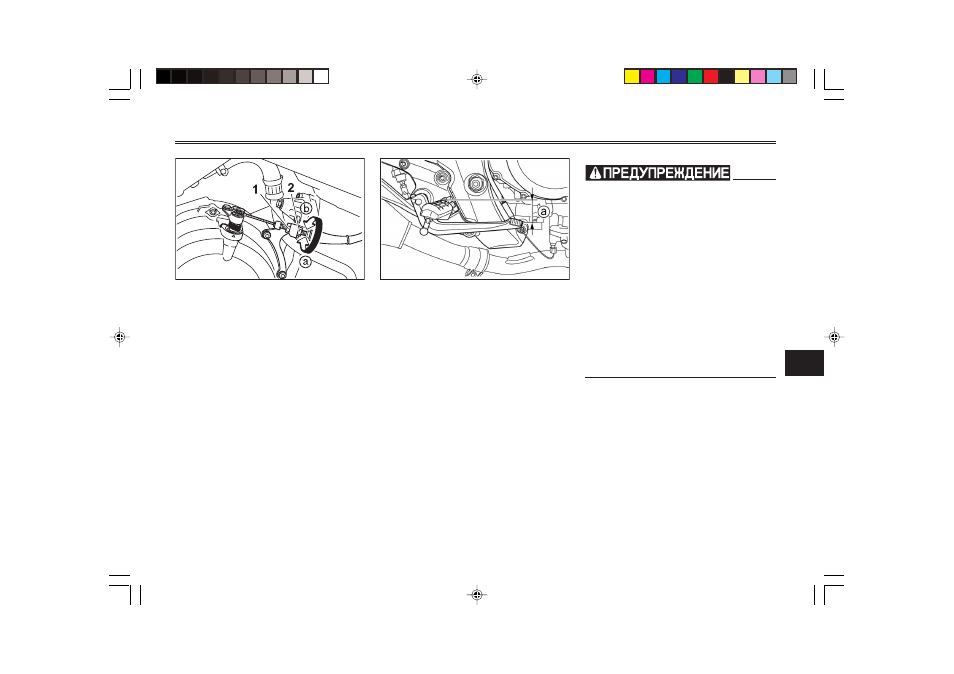

1. Контргайка (на картере двигателя)
2. Гайка регулировки свободного хода рычага
сцепления
5. Ослабьте контргайку на кар-
тере двигателя.
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулировоч-
ную гайку в направлении a.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулировоч-
ную гайку в направлении b.
7. Затяните контргайки на рыча-
ге сцепления и на картере
двигателя.
а. Расстояние между педалью тормоза и под-
ножкой
EAU00712
Регулировка положения пе-
дали тормоза
Верхняя часть педали должна
находиться примерно на 32 мм
ниже верхней части подножки,
как показано на рисунке. Перио-
дически проверяйте положение
педали тормоза и, если необхо-
димо, поручайте дилеру фирмы
Ямаха ее регулировку.
EW000109
Ощущение мягкости или вязко-
сти перемещения педали тормо-
за может свидетельствовать о
наличии воздуха в гидравличе-
ской системе. Если в гидравли-
ческой системе присутствует
воздух, поручите дилеру фирмы
Ямаха удалить воздух из систе-
мы прежде, чем продолжить экс-
плуатацию мотоцикла. Воздух в
гидравлической системе ухуд-
шает эффективность торможе-
ния, что может вести к потере
управления и к аварии.
