Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 90
6-39
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

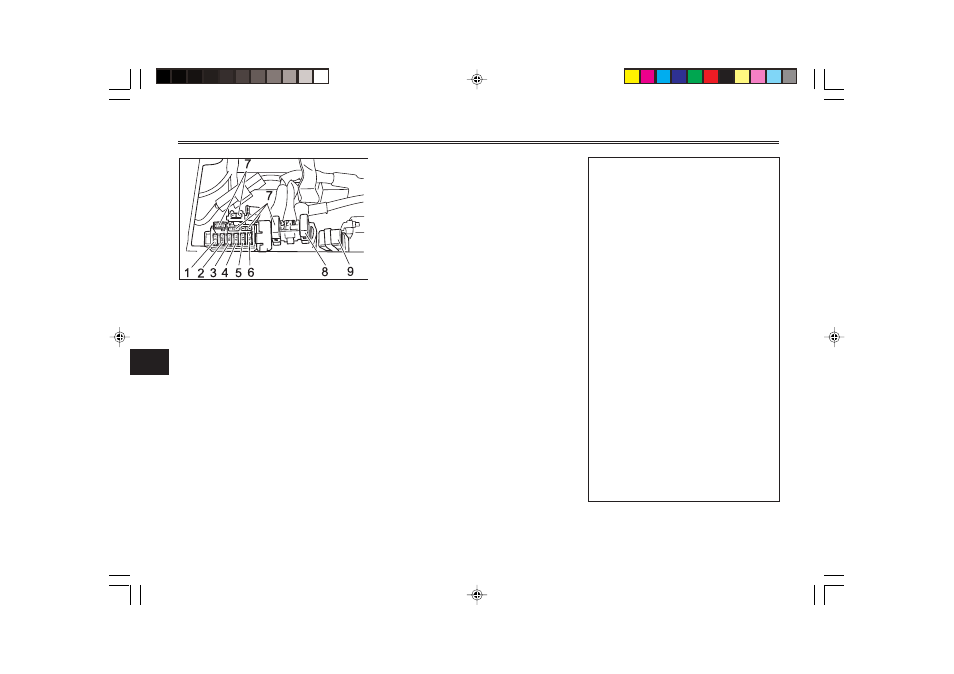

1. Предохранитель одометра и часов (резервный)
2. Предохранитель вентилятора радиатора
3. Предохранитель указателя поворотов и ава-
рийной сигнализации
4. Предохранитель системы зажигания
5. Предохранитель системы сигнализации
6. Предохранитель фары
7. Запасной предохранитель (5 шт.)
8. Предохранитель электронной системы впры-
ска топлива
9. Главный предохранитель
EAU04880
Замена плавких предохрани-
телей
Главный предохранитель и ко-
робка предохранителей, в кото-
рой находятся предохранители
отдельных цепей, расположены
под сиденьем. (Описание операций
снятия и установки сиденья при-
ведено на стр. 3-13.) Если предо-
хранитель перегорел, замените
его следующим образом:
1. Установите ключ в положение
“OFF” (“ВЫКЛЮЧЕНО”), и вы-
ключите соответствующую
электрическую цепь.
2. Извлеките перегоревший пре-
дохранитель и установите но-
вый предохранитель, имеющий
такую же величину номиналь-
ного тока срабатывания.
Номинальные токи срабаты-
вания предохранителей:
Главный предохранитель:
40 А
Предохранитель фары:
15 А
Предохранитель системы сиг-
нализации:
10 А
Предохранитель вентилятора
радиатора:
20 А
Предохранитель системы за-
жигания:
10 А
Предохранитель одометра и
часов (резервный)
5 А
Предохранитель указателя
поворотов и аварийной сиг-
нализации:
10 А
Предохранитель электронно-
го впрыска топлива:
10 А
5PS-28199-R1-6.pmd
2003/06/22, 22:49
39
