Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 82
6-31
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

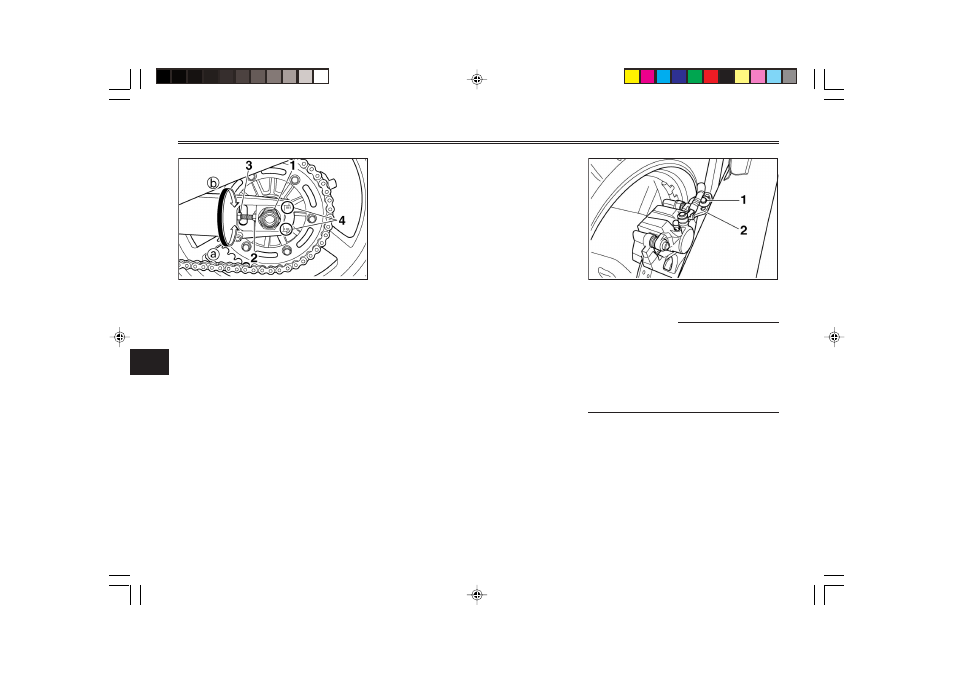

1. Гайка оси
2. Болт регулировки натяжения приводной цепи
3. Контргайка
4. Метки совмещения
EAU04372
Как отрегулировать натяжение
приводной цепи
1. Ослабьте гайку оси, болт кре-
пления кронштейна тормоз-
ной скобы и контргайки на
обоих концах качающегося
рычага.
2. Для того, чтобы натянуть при-
водную цепь, вращайте регу-
лировочные болты на обоих
концах качающегося рычага в
направлении a. Чтобы умень-
шить натяжение цепи, вра-
щайте регулировочные болты
на обоих концах качающего-
ся рычага в направлении b, а
затем продвиньте заднее ко-
лесо вперед.
1. Болт
2. Кронштейн тормозной скобы
ПРИМЕЧАНИЕ :
Используя метки совмещения на
обоих концах качающегося рыча-
га, установите оба толкателя
цепи в одинаковые положения
для обеспечения правильного
совмещения колеса.
