ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

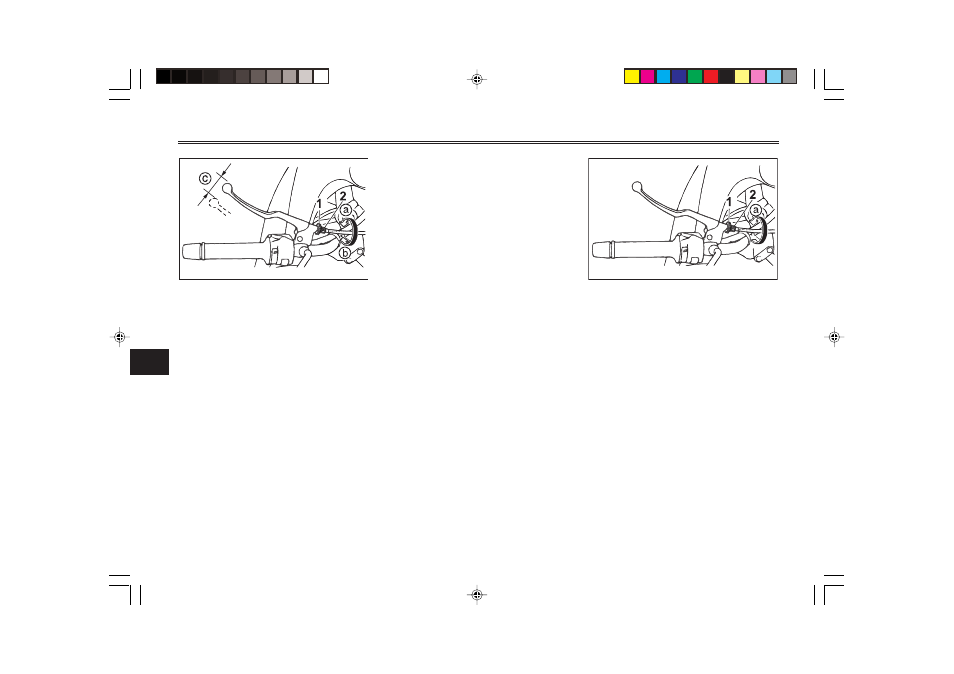

1. Контргайка на рычаге сцепления
2. Штуцер регулировки свободного хода рычага
сцепления
с. Свободный ход рычага сцепления
EAU00694
Регулировка свободного
хода рычага сцепления
Величина свободного хода рыча-
га сцепления должна состав-
лять 10-15 мм, как показано на ри-
сунке. Периодически проверяйте
величину свободного хода рыча-
га сцепления и, если необходимо,
регулируйте ее следующим обра-
зом :
1. Ослабьте контргайку на рыча-
ге сцепления.
2. Для увеличения свободного
хода рычага сцепления вра-
щайте регулировочный шту-
цер в направлении a. А для
его уменьшения вращайте
штуцер в направлении b.
1. Контргайка (на рычаге сцепления)
2. Штуцер регулировки свободного хода рычага
сцепления
3. Если требуемая величина сво-
бодного хода рычага сцепле-
ния была достигнута, затяни-
те контргайку и пропустите
остальные операции. Если нет,
то поступайте следующим об-
разом:
4. Полностью заверните регули-
ровочный штуцер рычага сце-
пления в направлении a для
того, чтобы освободить трос
сцепления.
