Baca kaplamalarının montajı
ṇ
YARAL ANMA TEHLİKESİ
Baca kaplamalarının iç tarafları keskin kenarlı
olabilir. Montaj işleminde koruyucu eldiven
kullanmanızı tavsiye ediyoruz.
1
Baca kaplamalarını birbirinden ayırınız. Bunun
için, yapışkan bandı çekip çıkarınız.
2
Her iki baca kaplamasından koruyucu folyoyu
çekip çıkarınız.
3
Baca kaplamalarını iç içe itiniz.
Bİlgİ: Baca kaplamalarını birbirlerinin içine iterken,
çizik oluşmamasına dikkat ediniz; bunun için alt
(dış) baca kaplamasının kenarı üzerine örn. montaj
şablonunu koruyucu olarak yerleştiriniz.
•
Baca kaplamasının içindeki deliklerin konumuna
dikkat ediniz.
–
Atık hava modu: İç baca kaplamasının delikleri
aşağı doğru olmalıdır.
–
Dolaşımlı hava modu: İç baca kaplamasının
delikleri yukarı doğru olmalıdır.

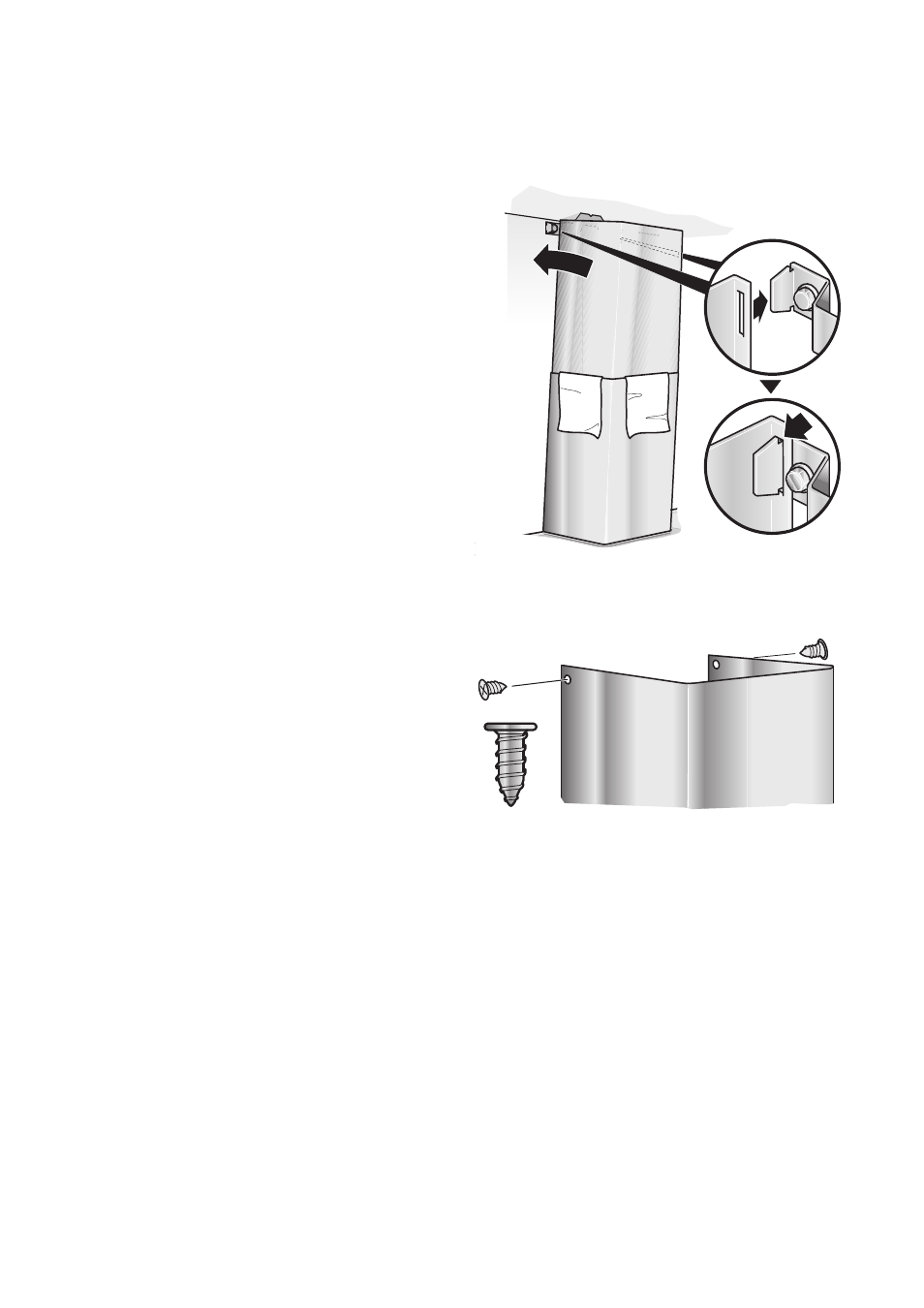

4
Baca kaplamalarını aspiratörün üzerine takınız;
iç baca kaplamasını yukarı itiniz, sol ve sağ
tarafta tutturma köşebendine takınız.
5
İç baca kaplamasını 2 cıvata ile yandan tutturma
köşebendine vidalayınız.
