Odsavač par je určen pro montáž na stěnu.
•
Při montáži dbejte také na eventuálně
montovatelné díly zvláštního příslušenství, jako
je např. montážní sada pro provoz s cirkulací.
Dodržujte doplňující přiložený montážní pokyn.
•
Dbejte na minimální vzdálenost mezi varným
místem a odsavačem par (viz „Bezpečnostní
pokyny, Odborná montáž“)!
•
Zabraňte poškození choulostivých povrchů!
Příprava stěny
ṇ
NEBEZPEČÍ PORANĚNÍ,
NEBEZPEČÍ VĚCNÝCH ŠKOD
Před vrtáním zkontrolujte určené místo montáže na
přítomnost položených elektrických nebo jiných
instalačních vedení pod omítkou.
•
Stěna musí být rovná a svislá.
•
Přiložené šrouby a hmoždinky jsou vhodné pro
masivní zdivo. Pro jiné stěnové konstrukce
(např. sádrokarton, pórobeton, porotonové
cihly) použijte příslušné upevňovací prostředky.
Dbejte na dostatečnou nosnost stěny.
•
Dbejte na to, aby hloubka vrtaných děr
odpovídala délce šroubů.
•
Zajistěte pevné držení hmoždinek.
Max. hmotnost odsavače par: 40 kg.
Konstrukční změny v rámci technického vývoje
zůstávají vyhrazeny.
Příprava montáže
1
Vyznačte na stěnu od stropu až po spodní hranu
odsavače par svislou osovou čáru.
2
Pomocí přiložené šablony vyznačte umístění
šroubů a pro snadnější zavěšení obrys oblasti
zavěšení.
Spodní okraj šablony odpovídá spodnímu okraji
odsavače par.
3
Vyvrtejte 2 díry pro zavěšení odsavače par jakož
i 2 díry o Ø 8 mm pro přidržovací úhelník
komínového krytu a zatlačte hmoždinky do
jedné roviny se stěnou.
4
Přišroubujte přidržovací úhelník pro komínový
kryt.
5

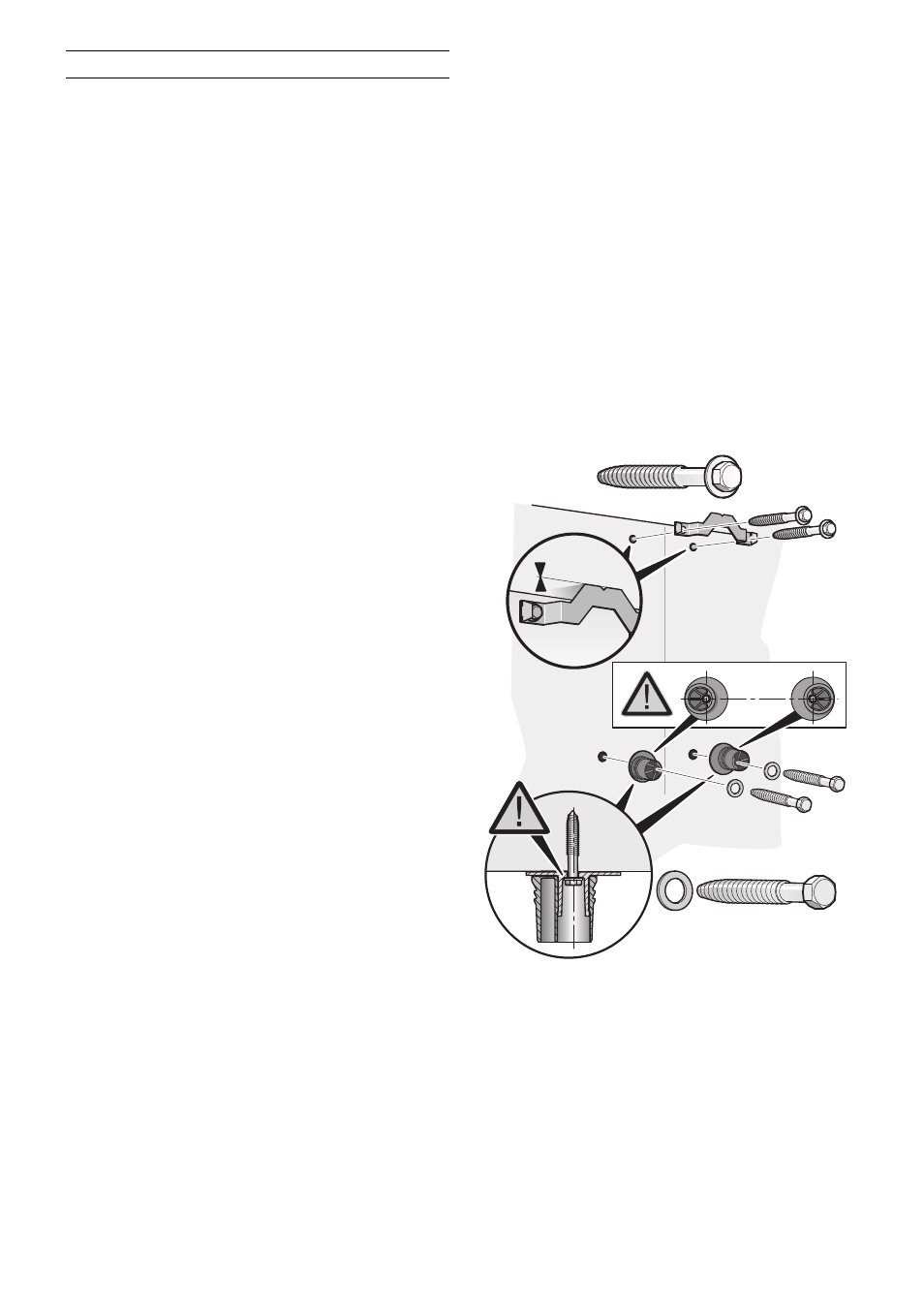

Přišroubujte zavěšení pro odsavač par:
pevně rukou, max 3 Nm.
Dbejte na správnou polohu podložek
a zavěšení!
Montáž
