30
•
Πριν την τοποθέτηση προσέξτε οπωσδήποτε
τις υποδείξεις και τις προειδοποιήσεις στο
κεφάλαιο "Υποδείξεις ασφαλείας"!
Λειτουργία απορρόφησης ακάθαρτου αέρα
•
Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας
καταπακτής προς τα πάνω ή καταλήγει
απευθείας στο ύπαιθρο διαμέσου του
εξωτερικού τοίχου.
ΥΠΟΔΕΙΞΗ: Ο ακάθαρτος αέρας δεν επιτρέπεται
να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε
λειτουργία, από την οποία εξέρχεται καπνός ή
καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει
για την εξαέρωση χώρων με εστίες φωτιάς.
•
Για τη διοχέτευση του ακάθαρτου αέρα σε
καπνοδόχους για την έξοδο καπνού ή
καυσαερίων, οι οποίες βρίσκονται εκτός
λειτουργίας, απαιτείται η συγκατάθεση του
αρμόδιου καπνοδοχοκαθαριστή.
•
Κατά την απαγωγή ακάθαρτου αέρα πρέπει
να τηρούνται οι υπηρεσιακές και οι
νομοθετικές προδιαγραφές (π.χ. κρατικοί
πολεοδομικοί κανονισμοί).
•
Σε περίπτωση που ο ακάθαρτος αέρας
εξέρχεται δια του εξωτερικού τοίχου, πρέπει
να χρησιμοποιείται πλαίσιο εντοιχισμού
τηλεσκοπικού τύπου.
Ο απορροφητήρας κουζίνας επιτυγχάνει την
ιδανική απόδοσή του με:
– κοντό, λείο σωλήνα απορρόφησης ακάθαρτου
αέρα και
– σωλήνα με κατά το δυνατόν μεγάλη διάμετρο.
•
Σε περίπτωση που δεν μπορούν να
αποφευχθούν οι καμπυλωτοί σωλήνες,
προσέξτε να έχουν κατά το δυνατόν μεγάλες
ακτίνες.
ΥΠΟΔΕΙΞΗ: Η χρήση μακριών τραχιών, σωλήνων
απαγωγής ακάθαρτου αέρα, πολλών καμπυλωτών
σωλήνων ή δίμετρων σωλήνων μικρότερων από 150
mm, οδηγεί σε απόκλιση από την ιδανική απόδοση
απαγωγής αέρα και σε αύξηση του θορύβου.
•
Για την εγκατάσταση του αγωγού απαγωγής
του ακάθαρτου αέρα επιτρέπεται να
χρησιμοποιούνται μόνον σωλήνες ή εύκαμπτοι
σωλήνες από μη καιγόμενο υλικό.
•
Για διαμαρτυρίες, οι οποίες οφείλονται στον
σχεδιασμό και την εκτέλεση της διαδρομής
των σωλήνων, ο κατασκευαστής των
απορροφητήρων δεν αναλαμβάνει καμία
ευθύνη.
Σωληνοσύνδεση
•
Η διάμετρος των σωλήνων απαγωγής
ακάθαρτου αέρα θα πρέπει να είναι
μικρότερη από 150 mm.
•
Κυλινδρικοί σωλήνες:
Συνιστούμε εσωτερική διάμετρο 150 mm,
ωστόσο τουλάχιστον 120 mm.
•
Οι επίπεδες δίοδοι πρέπει να έχουν
εσωτερική διατομή ισότιμη με αυτή
κυλινδρικών σωλήνων.
Αυτές δεν θα πρέπει να οξείες παρακάμψεις.
Ø 150 mm περ. 177 cm
2
Ø 120 mm περ. 113 cm 2
•
Σε περίπτωση απόκλισης της διαμέτρου
των σωλήνων:
Τοποθετήστε στεγανοποιητικές λωρίδες.

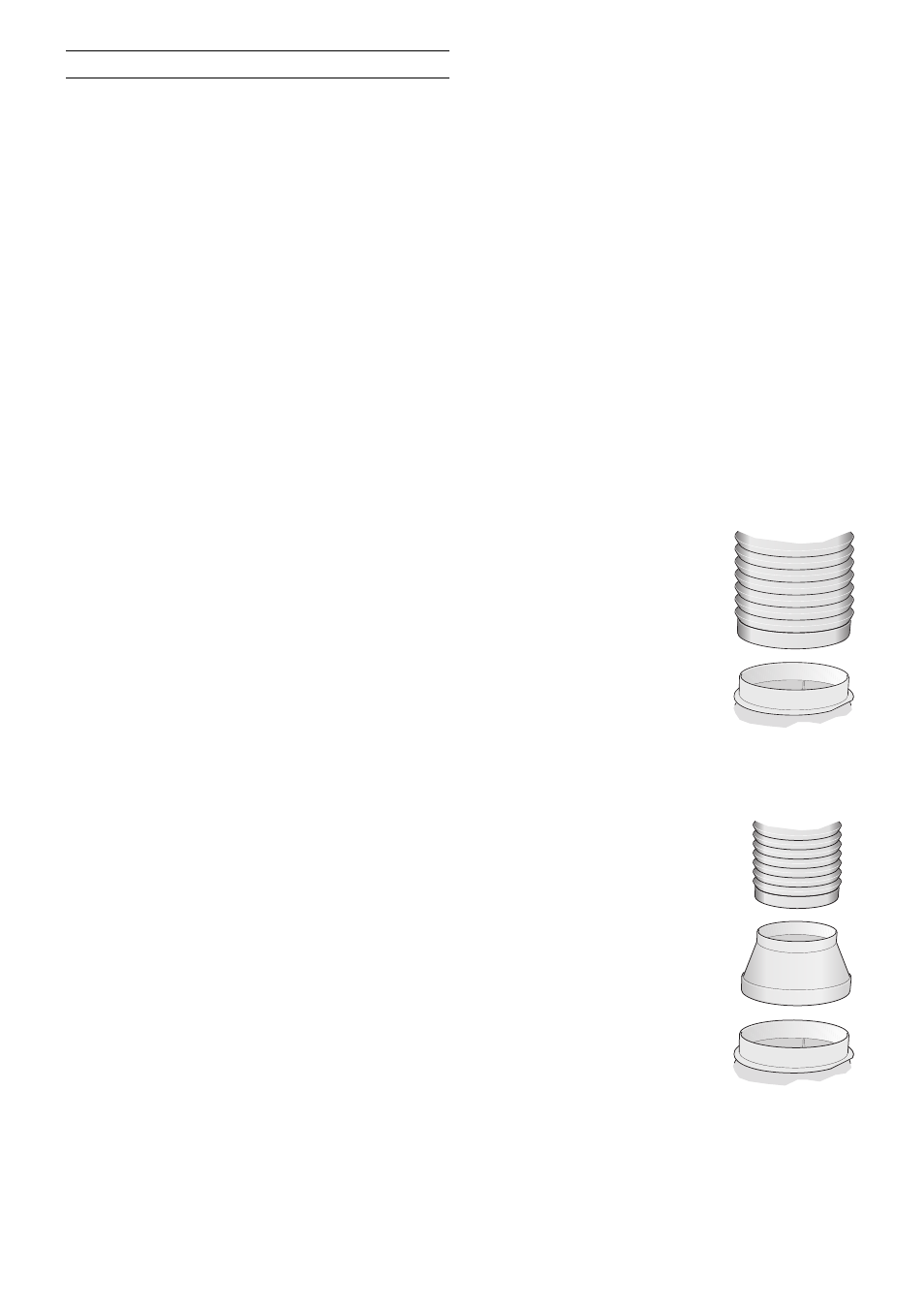

Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα
Ø 150 mm (συνιστώμενο μέγεθος)
•
Στερεώστε τον σωλήνα
απαγωγής ακάθαρτου αέρα
απευθείας στο σύνδεση αέρα
και στεγανοποιήστε τον
κατάλληλα. Σε περίπτωση
χρήσης αλουμινένιου
σωλήνα, ισιώστε
προηγουμένως την περιοχή
σύνδεσης.
Σύνδεση σωλήνα απαγωγής ακάθαρτου αέρα,
Ø 120 mm
•
Βιδώστε τη σύνδεση μείωσης
απευθείας στη σύνδεση
αέρα.
•
Στερεώστε τον σωλήνα
απαγωγής στη σύνδεση
μείωσης.
•
Στεγανοποιήστε κατάλληλα
τα δύο σημεία σύνδεσης.
Υποδείξεις τοποθέτησης
