81

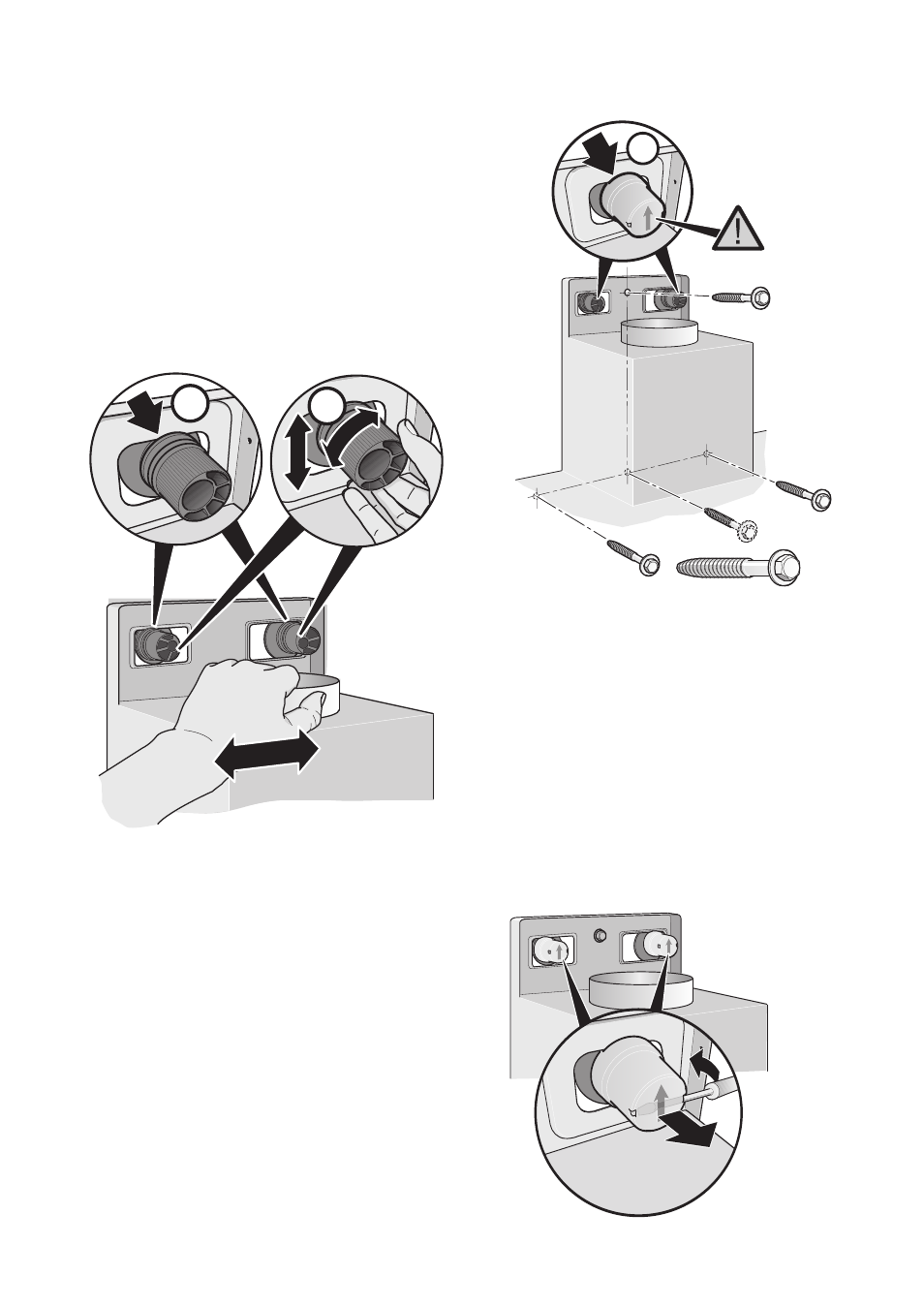

Asılması ve hizalandırılması
1 Aspiratörün koruyucu folyosunu önce arka
kısımdan ve montajdan sonra da tamamen çekip
çıkarınız.
2 Aspiratörü, arka tarafta sağlam ve sabit şekilde
asma parçalarına oturacak şekilde asınız
Ⓐ
.
3 Aspiratörü, asma parçalarını çevirerek terazili
yatay konuma getiriniz.
Gerekirse aspiratör sağa veya sola
kaydırılabilir
Ⓑ
.
Güvenlik cıvataları ve güvenlik başlıkları
1 Güvenlik cıvataları için açılacak deliklerin yerini
işaretleyiniz. Aspiratörü yerinden indiriniz,
güvenlik cıvataları için delikleri matkap ile
deliniz ve dübelleri bu deliklerin içine duvar ile
aynı hizada olacak şekilde bastırınız.
2 Aspiratörü yerine asınız ve güvenlik cıvatalarını
sağlam ve sabit şekilde ilgili deliklerin içine
takınız.
3 Güvenlik başlıklarını ok işareti yukarıya doğru
olacak şekilde, asma parçalarının üzerine
duyulur şekilde oturuncaya kadar bastırınız
Ⓒ
.
ṇ
YARAL ANMA TEHLİKESİ
Mutlaka tüm güvenlik cıvatalarının ve güvenlik
başlıklarının sağlam monte edilmiş olduğunu kontrol
ediniz!
4 Boru bağlantısını kurunuz (bkz. “Boru
bağlantısı”).
5 Elektrik bağlantısını kurunuz (bkz. “Elektrik
bağlantısı”).
Güvenlik başlıklarının demonte edilmesi
•
Demontaj işlemi için, asma parçalarının güvenlik
başlıklarını uygun bir alet kullanarak (örn. yassı
bir tornavida) çıkarınız.
A B
C
